Reparatur

Stellglied einstellen

HINWEIS: Das Sitzgehäuse (4) muss richtig eingebaut
sein, wenn Gegenmutter und Stellglied ausgebaut oder
eingebaut werden.
Siehe hierzu F 34.
IGURE
1. Einstellmutter (16b), Stellglied (15) und
Gegenmutter (16a) an der Kolbenstange (11b)
installieren.
2. Die Teile so positionieren, dass zwischen Stellglied
(15) und Materialdichtungsstangenmutter (E) 3 mm
(0,125 Zoll) Abstand bestehen. Dadurch kann die
Zerstäuberluft vor dem Material agieren.
3. Die Einstellmutter (16b) gegen das Stellglied (15)
anziehen. Prüfen, ob der 3 mm (0,125 Zoll) breite
Spalt noch vorhanden ist. Die Kontermutter (16a)
festziehen.
4. Den Pistolenwiderstand überprüfen.
5. Das Pistolenabdeckblech (26) und die
Luftkappen-/Düsenschutzeinheit (25)
installieren (siehe Seite 39).
6. Die Pistole am Verteiler montieren. Siehe Seite 38.
16a
15

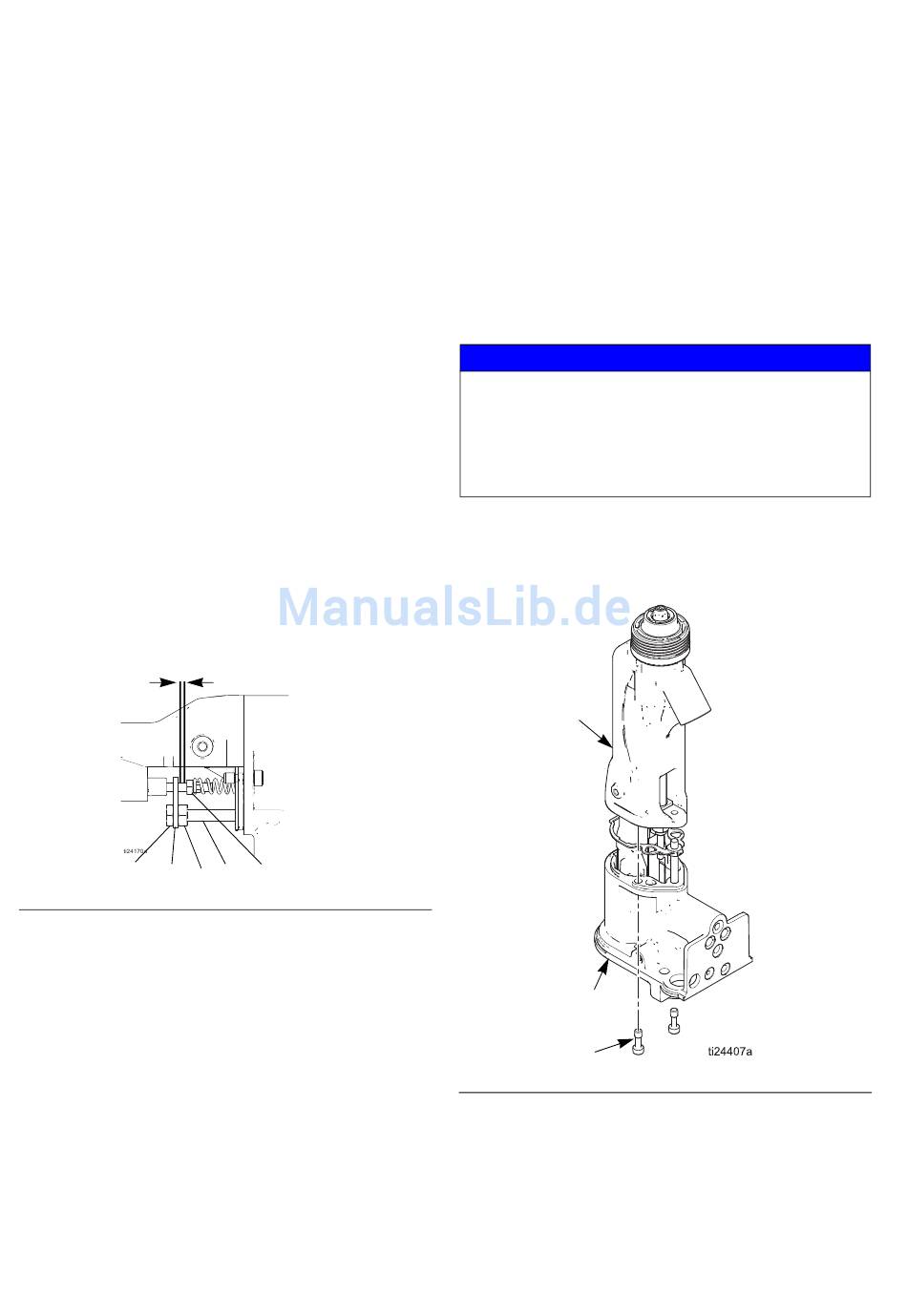

F . 34. Stellgliedeinstellung
IG
42
Spalt von 3 mm (0,125 Zoll)
E
16b 11b

Ausbau des Laufs

Siehe hierzu F 36
IGURE
1. Die Pistole auf die Wartung vorbereiten und vom
Verteiler trennen (siehe Seite 38).
2. Die Gegenmuttern (16a und 16b) und das Stellglied
(15) entfernen. Siehe hierzu F
3. Die zwei Schrauben (19) lösen. Siehe
hierzu F 36.
IGURE
HINWEIS
Um den Hochspannungserzeuger nicht zu
beschädigen, sollte der Pistolenlauf (1) stets gerade
vom Pistolengehäuse weggezogen werden (10). Den
Pistolenlauf ggf. leicht hin- und herbewegen, um den
Hochspannungserzeuger vom Pistolengehäuse zu
lösen.
4. Das Pistolengehäuse (10) mit einer Hand halten
und den Lauf (1) gerade vom Gehäuse wegziehen.
Siehe hierzu F
IGURE
1
10
19
F . 35. Ausbau des Laufs
IG
34.
IGURE
36.
3A3058F
