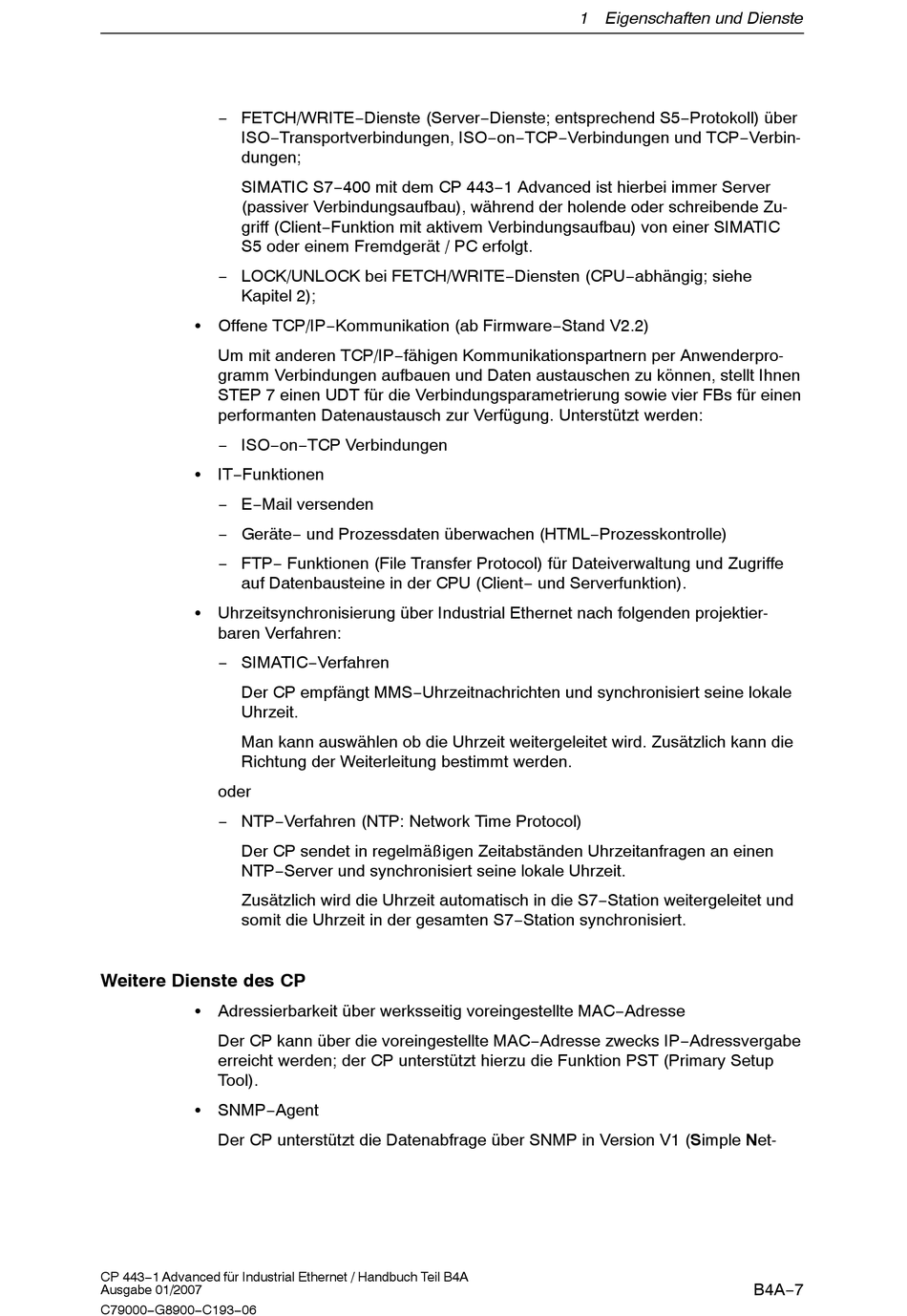

Siemens CP 443-1 Advanced Handbuch Seite 7

− FETCH/WRITE−Dienste (Server−Dienste; entsprechend S5−Protokoll) über
ISO−Transportverbindungen, ISO−on−TCP−Verbindungen und TCP−Verbin-
dungen;
SIMATIC S7−400 mit dem CP 443−1 Advanced ist hierbei immer Server
(passiver Verbindungsaufbau), während der holende oder schreibende Zu-
griff (Client−Funktion mit aktivem Verbindungsaufbau) von einer SIMATIC
S5 oder einem Fremdgerät / PC erfolgt.
− LOCK/UNLOCK bei FETCH/WRITE−Diensten (CPU−abhängig; siehe
Kapitel 2);
S Offene TCP/IP−Kommunikation (ab Firmware−Stand V2.2)
Um mit anderen TCP/IP−fähigen Kommunikationspartnern per Anwenderpro-
gramm Verbindungen aufbauen und Daten austauschen zu können, stellt Ihnen
STEP 7 einen UDT für die Verbindungsparametrierung sowie vier FBs für einen
performanten Datenaustausch zur Verfügung. Unterstützt werden:
− ISO−on−TCP Verbindungen
S IT−Funktionen
− E−Mail versenden
− Geräte− und Prozessdaten überwachen (HTML−Prozesskontrolle)
− FTP− Funktionen (File Transfer Protocol) für Dateiverwaltung und Zugriffe
auf Datenbausteine in der CPU (Client− und Serverfunktion).
S Uhrzeitsynchronisierung über Industrial Ethernet nach folgenden projektier-
baren Verfahren:
− SIMATIC−Verfahren
Der CP empfängt MMS−Uhrzeitnachrichten und synchronisiert seine lokale
Uhrzeit.
Man kann auswählen ob die Uhrzeit weitergeleitet wird. Zusätzlich kann die
Richtung der Weiterleitung bestimmt werden.
oder
− NTP−Verfahren (NTP: Network Time Protocol)
Der CP sendet in regelmäßigen Zeitabständen Uhrzeitanfragen an einen
NTP−Server und synchronisiert seine lokale Uhrzeit.
Zusätzlich wird die Uhrzeit automatisch in die S7−Station weitergeleitet und
somit die Uhrzeit in der gesamten S7−Station synchronisiert.
Weitere Dienste des CP
S Adressierbarkeit über werksseitig voreingestellte MAC−Adresse
Der CP kann über die voreingestellte MAC−Adresse zwecks IP−Adressvergabe
erreicht werden; der CP unterstützt hierzu die Funktion PST (Primary Setup
Tool).
S SNMP−Agent
Der CP unterstützt die Datenabfrage über SNMP in Version V1 (Simple Net-
CP 443−1 Advanced für Industrial Ethernet / Handbuch Teil B4A
Ausgabe 01/2007
C79000−G8900−C193−06
1 Eigenschaften und Dienste
B4A−7
