italiano

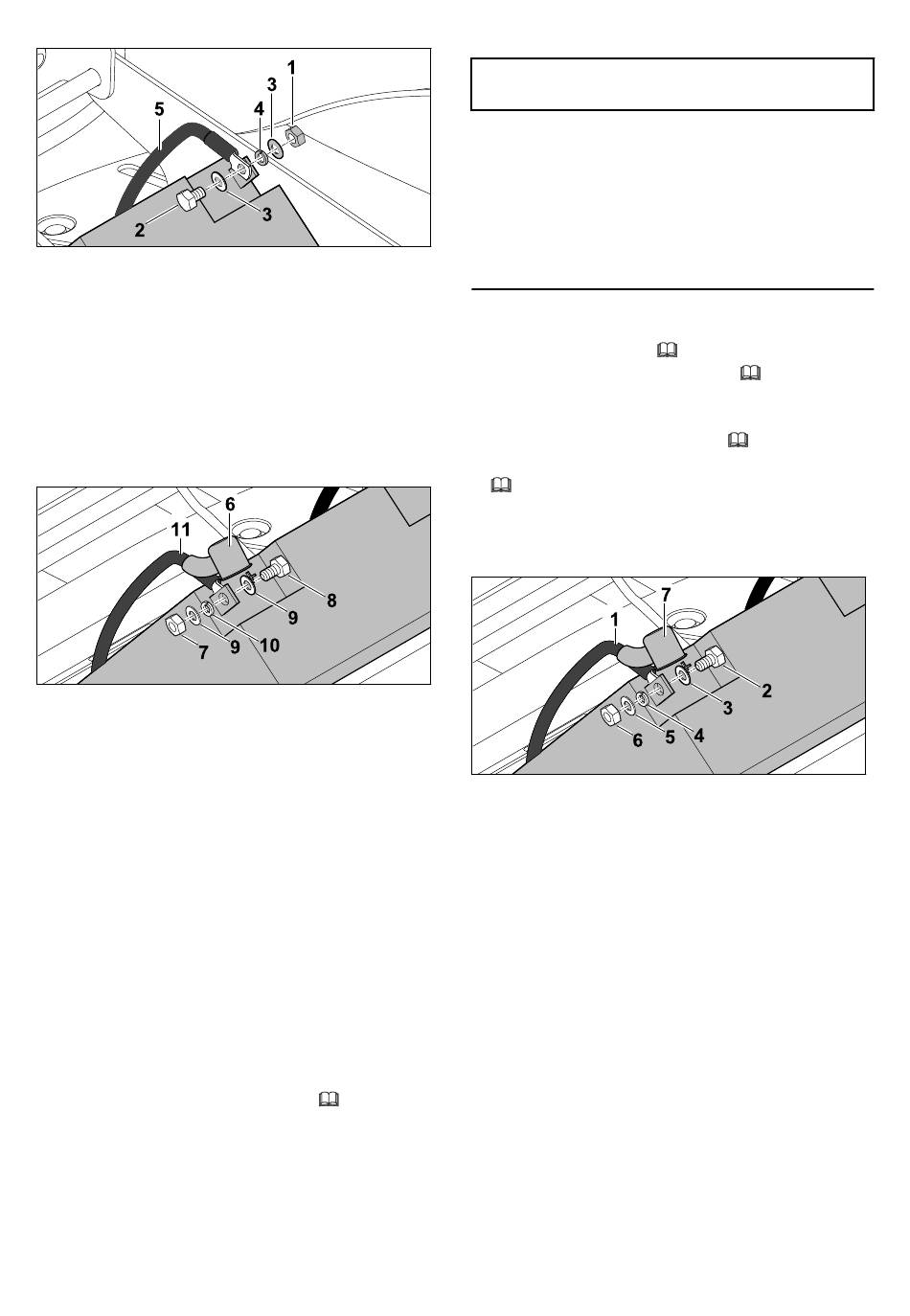

► Applicare 2 chiavi inglesi sul dado (1) e sulla
vite (2) del polo positivo della batteria.
► Allentare il dado (1) e trattenerlo con la
seconda chiave inglese.
► Svitare completamente il dado (1).
► Rimuovere dado (1), vite (2), rondelle (3) e
anello elastico (4).
► Scollegare il cavo nero (6) dal polo negativo
della batteria.
Il polo negativo è scollegato.
► Rimuovere il cappuccio (6) dal polo positivo
della batteria.
► Applicare 2 chiavi inglesi sul dado (7) e sulla
vite (8) sul polo positivo della batteria.
► Allentare il dado (7) e trattenerlo con la
seconda chiave inglese.
► Svitare completamente il dado (7).
► Rimuovere dado (7), vite (8), rondelle (9) e
anello elastico (10).
► Scollegare il cavo rosso (11) dal polo positivo
della batteria.
Il polo positivo è scollegato.
► Estrarre la batteria.
► Applicare le viti, le rondelle, gli anelli elastici e
i dadi ai poli della batteria per la conserva‐
zione.
► Riporre i cavi di collegamento nello scomparto
batteria.
► Chiudere lo scomparto batteria,
150

15.6.2.3 Montaggio della batteria

AVVISO
Se la batteria non è sufficientemente carica, può
essere impossibile avviare il tagliaerba semo‐
vente.
► Controllare lo stato di carica della batteria
con un misuratore idoneo.
► Se la tensione della batteria è inferiore a
11,5 V, caricare la batteria con un carica‐
batterie idoneo.
► Sistemare il tagliaerba semovente su una
superficie piana.
► Spegnere il motore,
► Attivare il freno di parcheggio,
► Estrarre la chiave d'accensione e conservarla
in un luogo sicuro.
► Aprire lo scomparto batteria,
► Disporre la batteria in posizione di montaggio,
► Se viti, rondelle, anelli elastici e dadi sono
applicati ai poli della batteria per la conserva‐
zione, allentarli dalle rispettive posizioni.
► Collegare il cavo rosso (1) al polo positivo
della batteria.
► Innestare la vite (2) attraverso la rondella (3).
► Infilare la vite (2) e la rondella (3) attraverso il
foro del cavo di collegamento e il foro del polo
della batteria.
► Applicare l'anello elastico (3) e la rondella (4)
dall'altro lato sulla vite (2).
► Girare il dado (6) sulla vite (2).
► Applicare 2 chiavi inglesi sul dado (6) e sulla
vite (2).
► Stringere il dado (6) a 6–8 Nm e trattenerlo
con la seconda chiave inglese.
► Calzare completamente il cappuccio (7) sul
15.6.1.2.
raccordo a vite.
Il polo positivo è collegato.
9.2.
15.6.2.1.
15 Manutenzione
11.5.1.
15.6.1.1.
0478-192-9614-A
