6 Assemblage de la tondeuse autoportée
► Retirer la clé de contact et la conserver en lieu
sûr.
► Régler la hauteur de coupe maximale,
11.6.

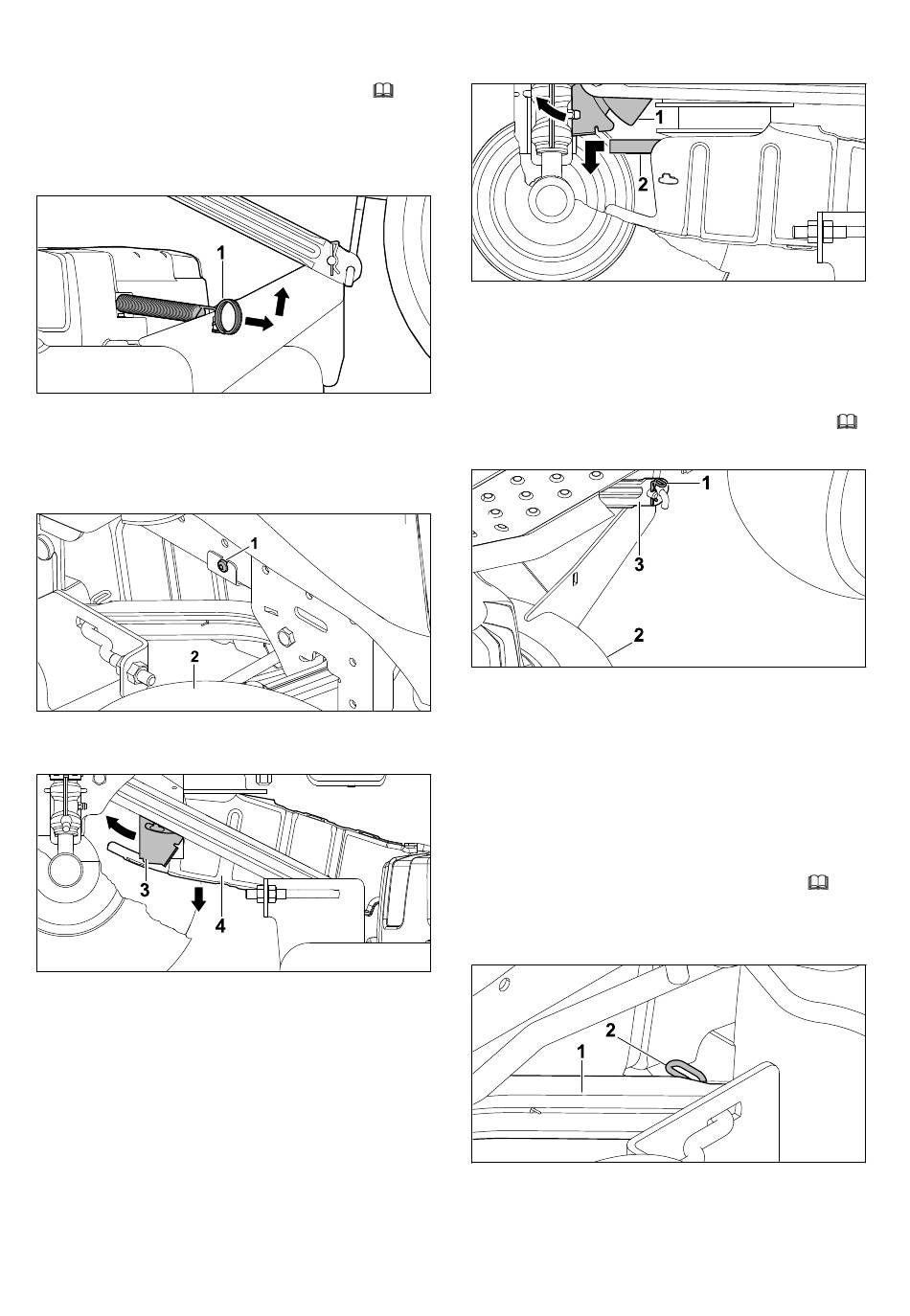

Relâchement de la tension de la courroie trapé‐
zoïdale
► Tirer le ressort tendeur (1) vers l'arrière, le
décrocher et le déposer.
Dévissage de la partie avant de la pièce de
recouvrement de la courroie trapézoïdale
► Desserrer la vis (1) qui se trouve derrière la
roue avant droite (2).
► Pousser la tôle de fixation (3) vers l'avant et la
maintenir.
► Abaisser la pièce de recouvrement de la cour‐
roie trapézoïdale (4).
La pièce de recouvrement de la courroie tra‐
pézoïdale repose sur la courroie trapézoïdale.
0478-192-9614-A
Décrochage de la courroie trapézoïdale
► Pousser la tôle de fixation (1) vers l'avant et la
maintenir.
► Tirer la courroie trapézoïdale (2) vers l'avant
et la décrocher.
Décrochage du plateau de coupe à l'arrière
► Régler la hauteur de coupe la plus basse,
11.6.
► Retirer la goupille gauche (1).
► Soulever légèrement le plateau de coupe (2)
d'une main et le détacher de la suspension
arrière du plateau de coupe (3).
► Retirer la goupille droite (1).
► Soulever légèrement le plateau de coupe (2)
d'une main et le détacher de la suspension
arrière du plateau de coupe (3).
► Déposer le plateau de coupe avec précaution.
► Régler la hauteur de coupe maximale,
11.6.
Décrochage du plateau de coupe à l'avant
► Retirer la goupille gauche (1).
► Soulever légèrement le plateau de coupe
d'une main et le détacher de la suspension
avant du plateau de coupe (2).
