italiano
► Spingere la rondella (3) sull'asse della ruota.
► Premere l'anello di sicurezza (4) sulla scanala‐
tura fin dentro l'asse della ruota.
L'anello di sicurezza si incastra in posizione.
► Applicare il cappuccio (5) sull'asse della
ruota (2).

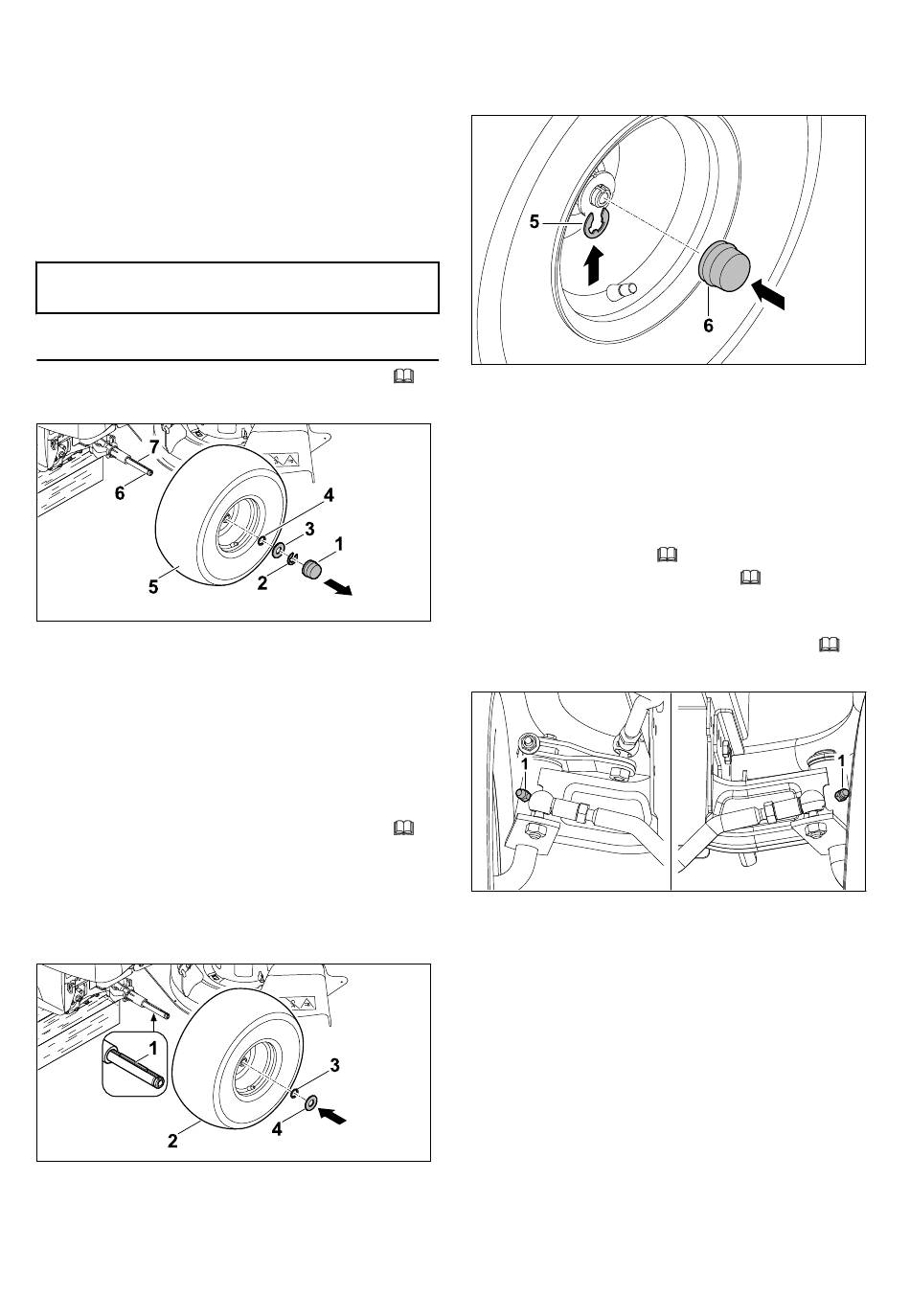

15.4.3 Smontaggio e montaggio delle ruote
posteriori
15.4.3.1 Smontaggio delle ruote posteriori
AVVISO
Quando si smontano le ruote posteriori, accer‐
tarsi che le chiavette non vadano perse.
► Alleggerire il carico sulle ruote posteriori,
15.4.1.
► Rimuovere il copriruota (1).
► Rimuovere l'anello di sicurezza (2) con un cac‐
ciavite.
► Sfilare le rondelle (3, 4) dall'asse della ruota.
► Sfilare la ruota posteriore (5) dal suo asse (6).
La chiavetta (7) deve rimanere nella scanala‐
tura dell'asse della ruota.
15.4.3.2 Montaggio delle ruote posteriori
► Alleggerire il carico sulle ruote posteriori,
15.4.1
► Pulire l'asse delle ruote con una spazzola mor‐
bida.
► Ingrassare l'asse della ruota con grasso lubrifi‐
cante.
► Controllare il posizionamento delle chia‐
vette (1) nella scanalatura dell'asse della
ruota.
► Calzare la ruota (2) sul suo asse.
148
La valvola è rivolta in direzione opposta
rispetto al tagliaerba semovente.
► Calzare le rondelle (3, 4) sull'asse della ruota.
► Premere l'anello di sicurezza (5) sulla scanala‐
tura fin dentro l'asse della ruota.
L'anello di sicurezza si incastra in posizione.
► Applicare il cappuccio (6) sull'asse della ruota.
15.5 Lubrificazione del fuso a snodo
► Sistemare il tagliaerba semovente su una
superficie piana.
► Spegnere il motore,
► Attivare il freno di parcheggio,
► Estrarre la chiave d'accensione e conservarla
in un luogo sicuro.
► Alleggerire il carico sulle ruote anteriori,
15.4.1.
► Pulire il nipplo di lubrificazione (1) sui due fusi
a snodo dell'asse anteriore.
► Applicare l'ingrassatore a siringa riempito di
lubrificante sui nippli di lubrificazione (1).
► Iniettare il grasso lubrificante.
Dai fusi a snodo fuoriesce una piccola quantità
di lubrificante.
► Rimuovere l'ingrassatore a siringa.
► Pulire il grasso fuoriuscito.
► Caricare l'asse anteriore.
15 Manutenzione
9.2.
11.5.1.
