Hydraulisches Schema - Gebe Victrix Extra 24 Plus Anweisungen Und Warnungen Zur Installation Und Benutzung

3.4

HYDRAULISCHES SCHEMA

11
10
9
8
7
6
5
4
3
2

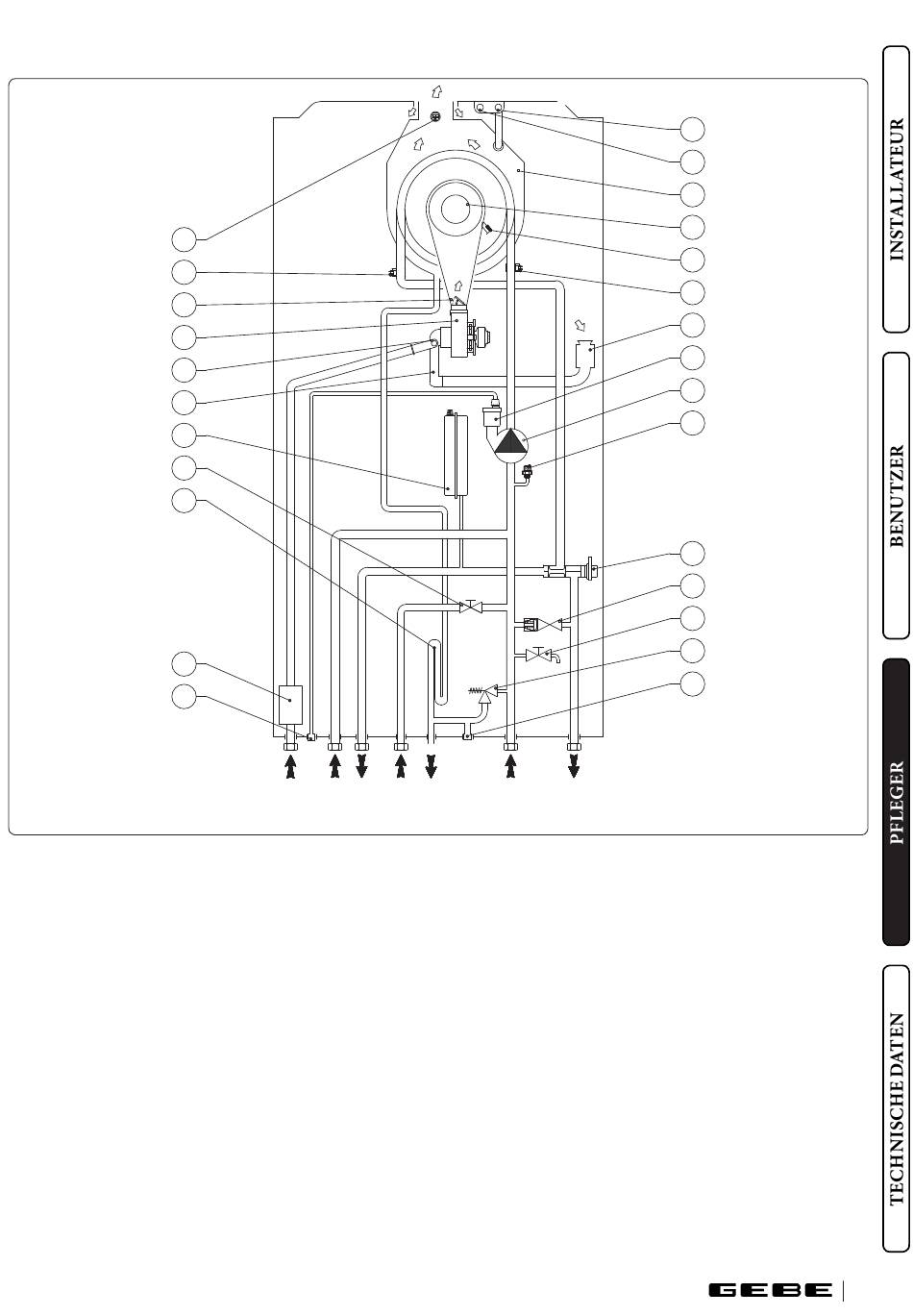

Legende (Abb. 52):
1 - Auslass Entlüftungsventil
2 - Gasventil
3 - Siphon Kondensatablass
4 - Einfüllhahn Anlage
5 - Expansionsgefäß Anlage
6 - Mischer Luft- Gas
7 - Gas-Membran
8 - Gebläse
9 - Rauchgasrückschlagventil
10 - Sonde Modul-Vorlauf
11 - Doppelte Rauchgassonde
12 - Schacht Rauchgasanalysator (F)
13 - Schacht Luftanalysator (A)
14 - Kondensations-Primärtauscher
15 - Brenner
16 - Zünd-/Erfassungskerze
17 - Rücklaufsonde
1
G RU MU
A F
R
RR SC
18 - Ansaugluftfilter
19 - Entlüftungsventil
20 - Umwälzpumpe des Geräts
21 - Druckumwandler
22 - Motorisiertes 3-Wege-Ventil
23 - Bypass
24 - Ablasshahn Anlage
25 - Sicherheitsventil 3 bar
26 - Fitting Signalisierung Auslass Sicherheitsventil 3 bar
G - Gasversorgung
RU - Rücklauf Kesseleinheit
MU - Vorlauf Kesseleinheit
RR - Füllen der Anlage
SC - Kondensatablass
M - Anlagenvorlauf
R - Anlagenrücklauf
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
M
52
83
