1.15 INNENINSTALLATION DES EINBAURAHMENS MIT DIREKT-FRISCHLUFT

Konfiguration des Typs B mit offener Kammer und künstlichem Zug
Das Gerät wird in dieser Konfiguration als Typ B
Mit dem Separator-Bausatz ist es möglich, die Direkt-Frischluft (Abb. 15) und den Rauchgasabzug in einem einzigen Schornstein oder
direkt im Freien durchzuführen.
Bei dieser Konfiguration gilt Folgendes:
- Die Luftzufuhr erfolgt direkt aus dem Raum, in dem das Gerät installiert ist (der Einbaurahmen wird belüftet), das nur in ständig be-
lüfteten Räumen installiert und betrieben werden darf;
- Der Rauchgasabzug muss an einen eigenen Einzelschornstein angeschlossen und direkt in die Außenatmosphäre geleitet werden.
Die geltenden technischen Vorschriften müssen hierbei beachtet werden.

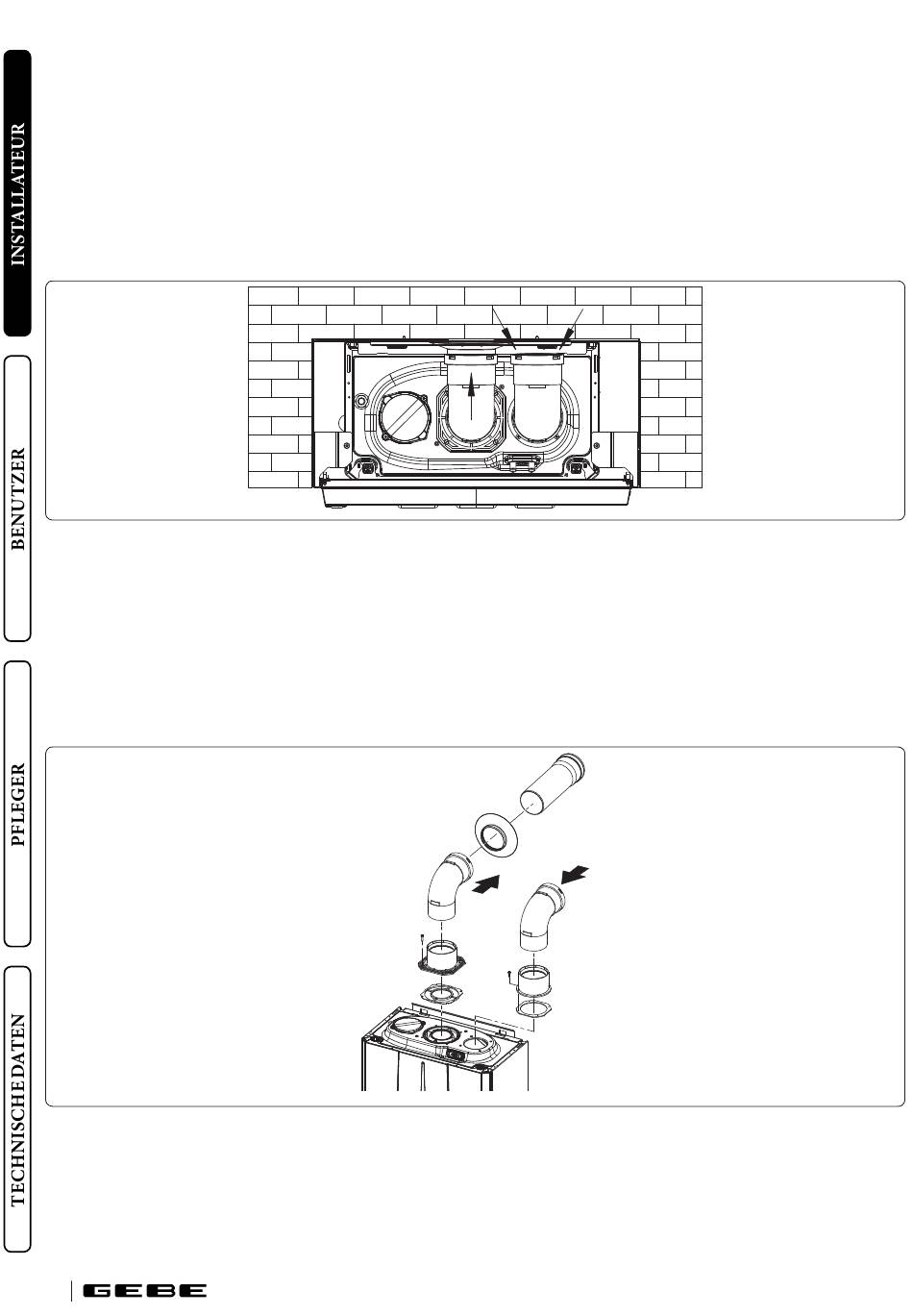

Montage des Trenner-Bausatzes (Abb.16).
1. Den Abgasflansch (4) mit der dazugehörigen Dichtung (1) am Flansch der Schächte des Geräts anbringen, gegen den Flansch des
Geräts halten, wobei die kreisförmigen Fortsätze nach unten gerichtet sein müssen. Mit den im Bausatz enthaltenen Sechskant-
schrauben festziehen.
2. Den Flachflansch aus der seitlichen Öffnung neben der mittleren Öffnung entfernen (falls erforderlich), durch den Frischluftflansch
ersetzen und die Dichtung anbringen. Mit den beiliegenden gewindeschneidenden Schrauben festziehen.
3. Die Bögen mit dem Steckende (glatt) in die Muffe der Flansche einsetzen (der Frischluftbogen soll zur Rückseite des Geräts zeigen).
4. Das Steckende (glatt) des Abgasrohres bis zum Anschlag in die Bogenmuffe stecken, nachdem die Innenwanddichtung angebracht
wurde und sich an das erforderliche Abgassystem unter Berücksichtigung der eigenen Ansprüche anschließen.
Bei der Installation C /C
(10) (12)
men installiert werden.
32
klassifiziert.
23
muss das Abgasrückschlagventil installiert werden und NUR der vertikale Abgang kann im Einbaurah-
15
16
