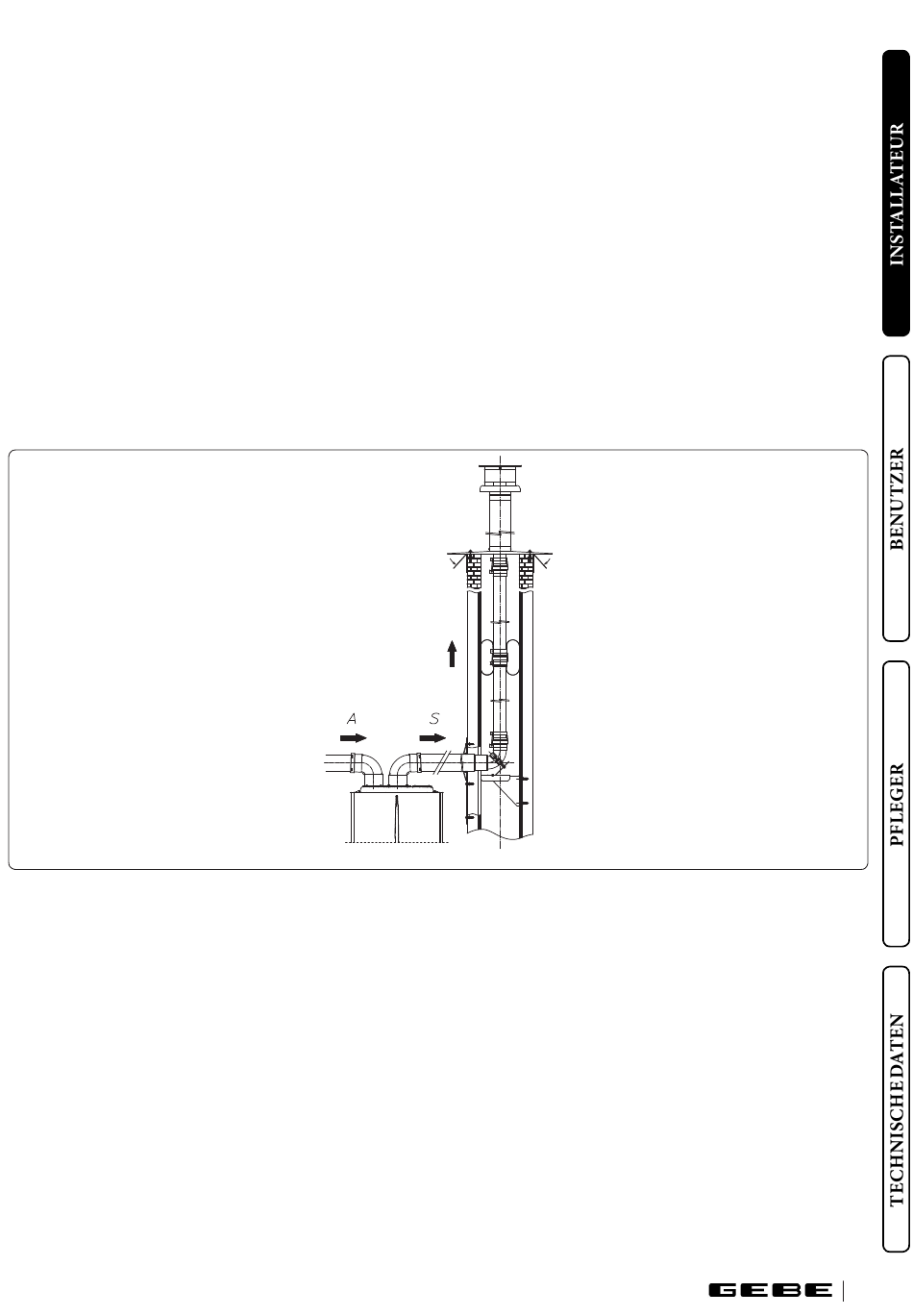

Um die Zuverlässigkeit und Lebensdauer des Rohrführungssystems zu gewährleisten, ist Folgendes notwendig:
- Das System wird unter durchschnittlichen Witterungs- und Umgebungsbedingungen genutzt, und zwar gemäß den geltenden Vor-
schriften und insbesondere der Norm (die Umgebung muss frei von Verbrennungsprodukten, Staub oder Gasen sein, die die norma-
len thermophysischen oder chemischen Betriebsbedingungen verändern, keine Abweichung von den üblichen Tages-und Nacht-
temperaturen usw.).
- Montage und Wartung erfolgen gemäß den Angaben, die mit dem Rohrführungssystem "Serie Verde" geliefert werden, und in Über-
einstimmung mit den geltenden Bestimmungen.
- Die maximale vom Hersteller angegebene Länge wird eingehalten, hierzu:
• Die maximal zulässige Länge des steifen vertikalen Ø 60 Leitungssystems beträgt 20 m. Dieses Längenmaß wird unter Berücksich-
tigung des gesamten Endstücks der Absaugung Ø 80, 1 Abgasanschluss Ø 80 und den beiden 90°-Bögen Ø 80 am Ausgang des Geräts
ermittelt.
• Die maximal zulässige Länge des flexiblen vertikalen Ø 80 Leitungssystems beträgt 20 m. Dieses Längenmaß wird unter Berück-
sichtigung des gesamten Ø 80 Abgasanschlusses ermittelt, d.h. einschließlich 1 m Ø 80 Rohr am Abzug und zweier Ø 90° Bögen Ø 80
am Geräteausgang, sowie zweier Richtungswechsel des Schlauchs im Kamin/in der haustechnischen Raumöffnung.
• Die maximal zulässige Länge des steifen vertikalen Ø 80 Leitungssystems beträgt 30 m. Dieses Längenmaß wird unter Berücksich-
tigung des gesamten Endstücks der Absaugung Ø 80, 1 Abgasanschluss Ø 80 und den beiden 90°-Bögen Ø 80 am Ausgang des Geräts
ermittelt.
• Die maximal zulässige Länge des flexiblen, vertikalen Leitungssystems Ø 50 beträgt 13 gerade Meter. Dieses Längenmaß wird unter
Berücksichtigung des gesamten Abgasanschlusses Ø 80 ermittelt, d.h. einschließlich 1m Ø 80 Rohr am Auslass und zweier 90° Bö-
gen Ø 80 am Austritt des Geräts und dem reduzierten T-Stück Ø 80/50.
