GeBe VICTRIX EXTRA 24 PLUS Anweisungen Und Warnungen Zur Installation Und Benutzung Seite 34

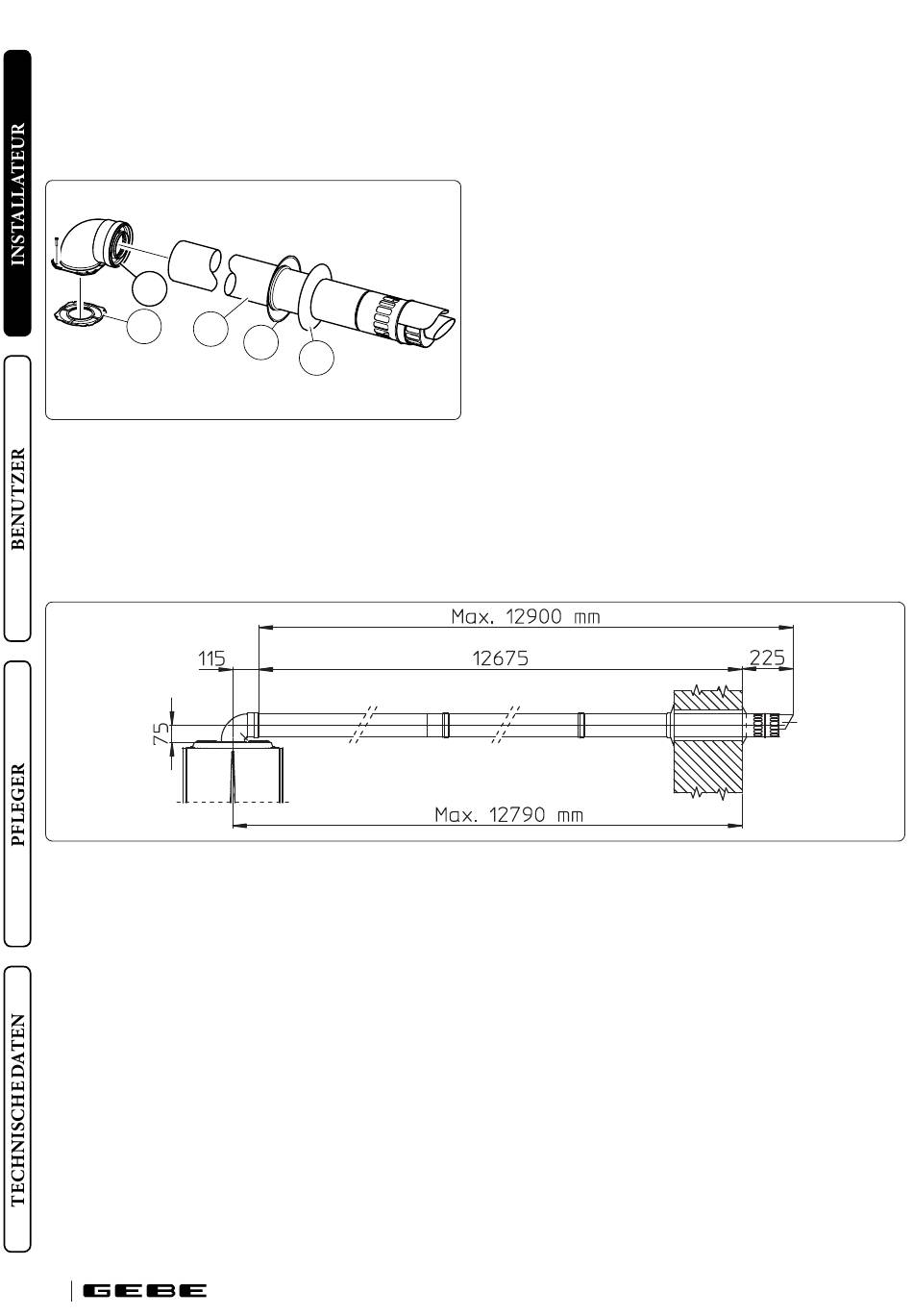

Montage horizontaler Bausatz Frischluft - Abgas Ø 60/100 (Abb. 17)
1. Den Bogen mit Flansch (2) samt Dichtung (1) an der mittleren Öffnung des Geräts anbringen, gegen den Flansch des Geräts halten,
wobei die kreisförmigen Fortsätze nach unten gerichtet sein müssen und mit den im Bausatz vorhandenen Schrauben festziehen.
2. Das Steckende (glatt) des konzentrischen Rohranschlusses Ø 60/100 (3) bis zum Anschlag in die Muffe des Bogens (2) stecken, nach-
dem die Innen-und Außenwanddichtung angebracht wurden. Dadurch werden die Elemente des Bausatzes gedichtet und zusam-
mengehalten.
2
1
3
Verlängerungen für Horizontalbausatz Ø 60/100. Montage des Bausatzes (Abb.18)
Das Set mit dieser Konfiguration kann bis auf max. 12,9 m Horizontaldistanz verlängert werden, und zwar einschließlich des Anschlus-
ses mit Gitter und ohne den konzentrischen Bogen direkt am Gerät.
In einem solchen Fall müssen die Spezialverlängerungen angefordert werden.
Diese Konfiguration entspricht dem Widerstandsfaktor 100.
GEBE stellt außerdem ein vereinfachtes Endstück Ø 60/100, das in Kombination mit den eigenen Bausätzen eine maximale Verlän-
gerung von 11,9 m ermöglicht.
34
4
5
Der Bausatz beinhaltet (Abb.17):
C
13
N°1 Dichtung (1)
N°1 Konzentrischen Bogen Ø 60/100 (2)
N°1 Konzentrisches Endstück Zuluft/Abgas Ø 60/100 (3)
N°1 Innenwanddichtung (4)
N°1 Außenwanddichtung (5)
17
C
13
18
