1.9

STROMANSCHLUSS

Das Gerät hat den Schutzgrad IPX5D, die elektrische Sicherheit wird nur dann erreicht, wenn es perfekt an eine wirksame nach den gel-
tenden Sicherheitsbestimmungen ausgeführte Erdungsanlage angeschlossen ist.
Der Hersteller übernimmt keinerlei Verantwortung für Personen- und Sachschäden, die auf eine fehlerhafte Erdung des Geräts
und auf die Nichtbeachtung der Bezugsnormen zurückzuführen sind.

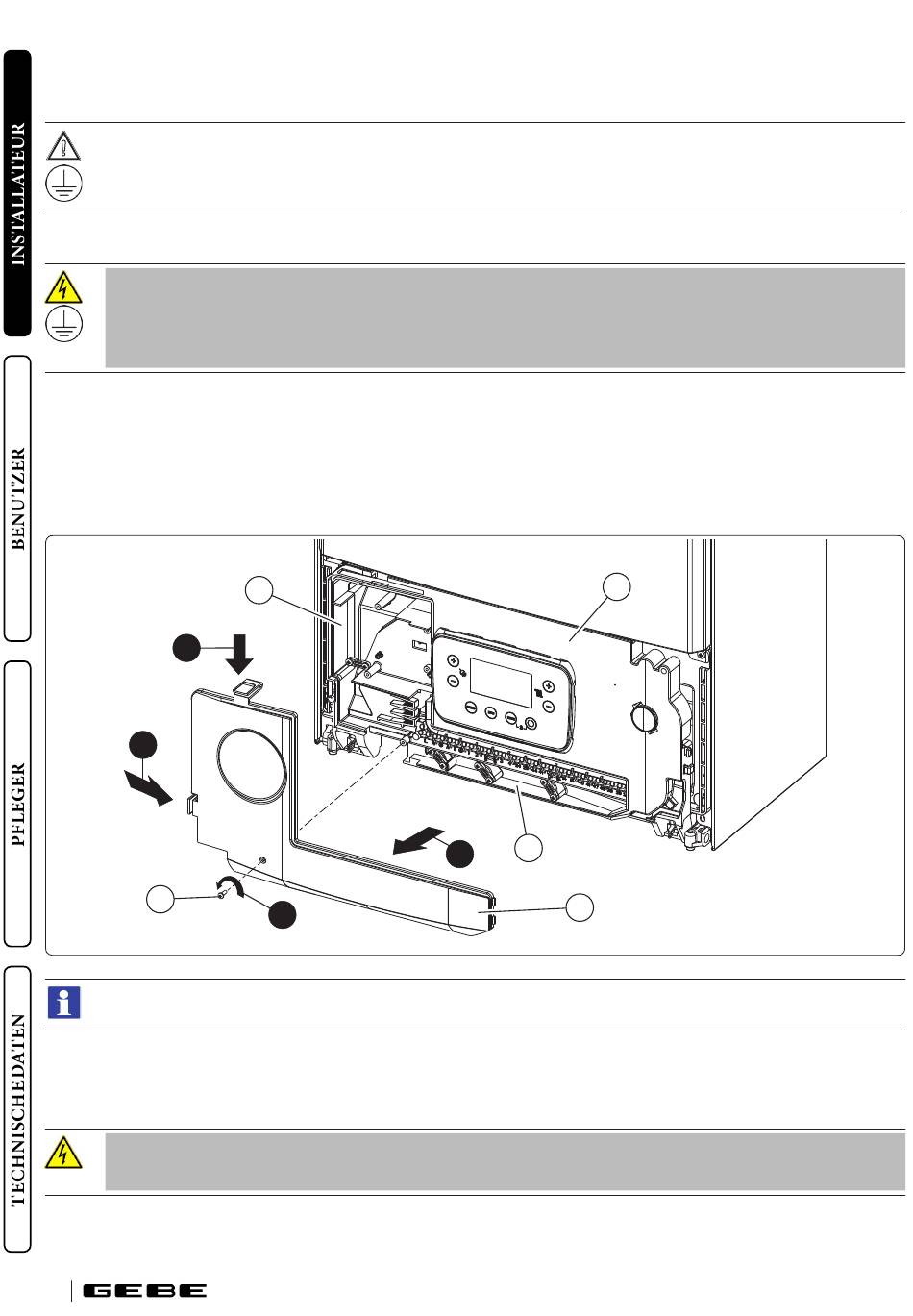

Öffnung des Fachs Instrumentenbrettanschlüsse (Abb. 9).
Das Netzkabel muss an ein Netz mit 230V~±10% / 50 Hz angeschlossen werden, unter Beach-
tung der Polarität L-N und Masseverbindung; dieses Netz muss, gemäS den Installationsvor-
schriften, über eine allpolige Abschaltung mit Überspannungskategorie Klasse III verfügen.
Um die elektrischen Anschlüsse vorzunehmen, öffnen Sie einfach den Anschlusskasten, indem Sie die folgenden Anweisungen befol-
gen.
1. Frontseite der Verkleidung abnehmen (siehe Abb.3.23).
2. Die Schraube (a) lösen.
3. Die zwei Haken auf der Abdeckung des Fachs der Anschlüsse drücken.
4. Die Abdeckung (b) vom Instrumentenbrett (c) abnehmen.
Jetzt ist der Zugriff auf das Klemmenbrett (d) möglich.
2
2
a
Im Inneren des Fachs (e) befinden sich Kabelverschraubungen und Schrauben, die für den Anschluss der optionalen externen
Anschlüsse verwendet werden.
Außerdem sicherstellen, dass die elektrische Anlage für die maximale Leistungsaufnahme des Gerätes (siehe Angaben auf dem Schild
am Gerät) geeignet ist.
Das Versorgungskabel muss wie vorgeschrieben verlegt werden (Abb. 7).
Die Heizkessel sind komplett mit Versorgungskabel H 05 VVF 3 x 0,75 mm
Zum Schutz gegen die Ausbreitung der pulsierenden Gleichspannung muss eine Differential-
schutzeinrichtung vom Typ A vorgesehen werden.
22
e
1
c
d
3
b
Typ „Y" ohne Stecker.
