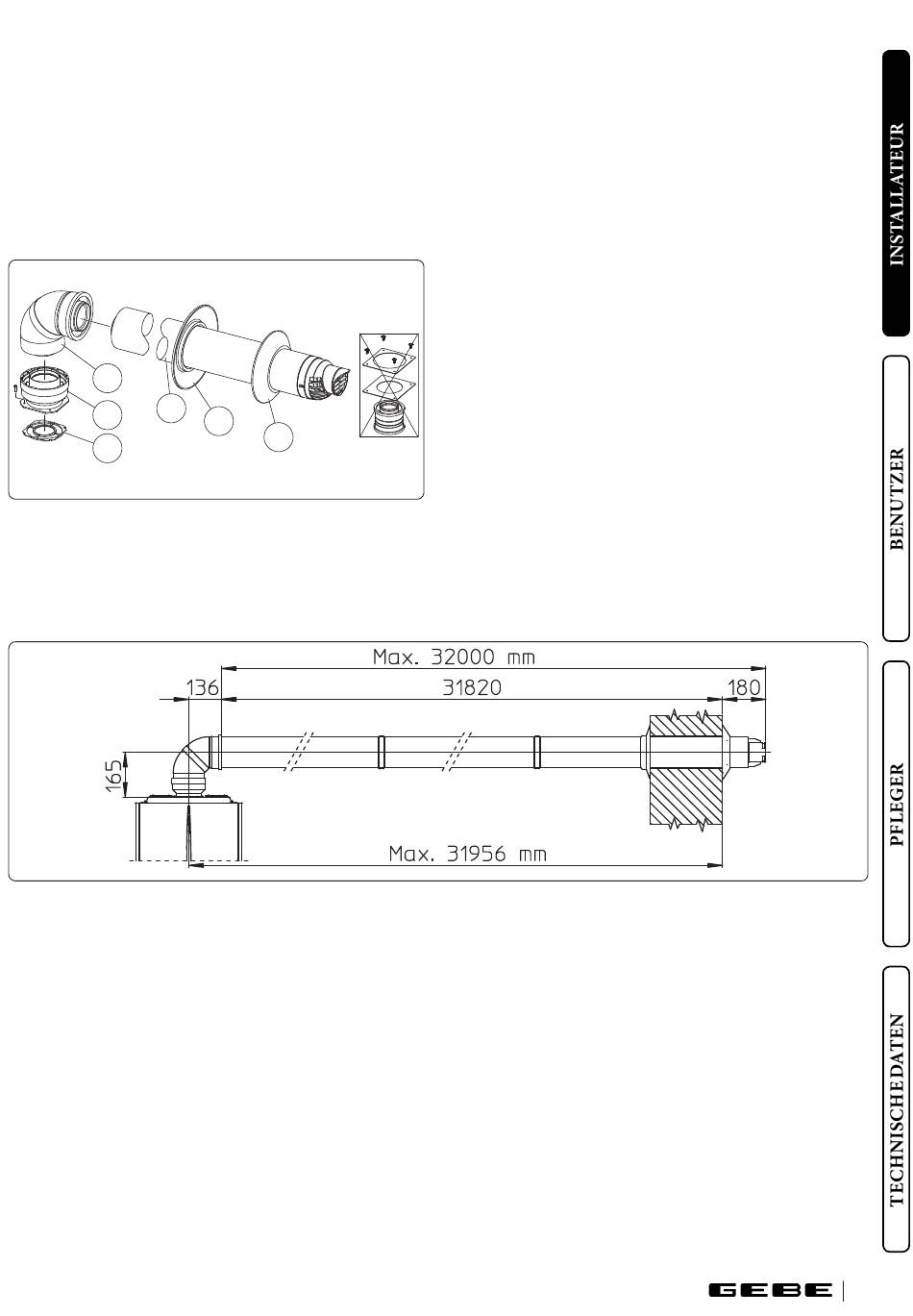

Montage horizontaler Bausatz Frischluft - Abgas Ø 80/125 (Abb. 19)
Für die Montage des Sets Ø 80/125 muss das geflanschte Zwischenstück verwendet werden, um das Abgassystem Ø 80/125 installieren zu
können.
1. Den geflanschte Zwischenstück (2) samt Dichtung (1) an der mittleren Öffnung des Geräts anbringen, gegen den Flansch des Geräts
halten, wobei die kreisförmigen Fortsätze nach unten gerichtet sein müssen und mit den im Bausatz vorhandenen Schrauben fest-
ziehen.
2. Das Steckende (glatt) des Bogens (3) bis zum Anschlag in das Zwischenstück (2) stecken.
3. Das Steckende (glatt) des konzentrischen Rohranschlusses Ø 80/125 (4) bis zum Anschlag in die Muffe des Bogens (3) (mit Lippen-
dichtungen) stecken, nachdem die Innen-und Außenwanddichtung (5) und (6) angebracht wurden. Dadurch werden die Elemente
des Sets gedichtet und zusammengehalten.
3
4
2
1
Verlängerungen für Horizontalbausatz Ø 80/125. Montage des Bausatzes (Abb.20)
Das Set mit dieser Konfiguration kann bis auf max. 32 m Horizontaldistanz verlängert werden, und zwar einschließlich des Anschlusses
mit Gitter und ohne den konzentrischen Bogen direkt am Gerät.
Wenn diese zusätzlichen Elemente vorhanden sind, muss die äquivalente Länge von der maximal zulässigen Größe abgezogen werden.
In einem solchen Fall müssen die Spezialverlängerungen angefordert werden.
5
6
Der Zwischenstück-Bausatz beinhaltet (Abb.19):
C
13
N°1 Dichtung (1)
N°1 Zwischenstück Ø 80/125 (2)
Der Bausatz Ø 80/125 beinhaltet (Abb.19
N°1 Konzentrischen Bogen Ø 80/125 mit 87° (3)
N°1 Konzentrisches Endstück Zuluft/Abgas Ø 80/125 (4)
N°1 Innenwanddichtung (5)
N°1 Außenwanddichtung (6)
Die restlichen Komponenten des Bausatzes werden nicht verwendet
19
C
13
20
