1.21 KONFIGURATION C

Montage des konzentrischen Bausatzes in der Konfiguration Typ C

Um das Ablaufen des Kondensats im Ablassrohr zu begünstigen, sollte das Rohr mit einem Mindestgefälle von 5 % in Richtung

Gerät geneigt sein.(Abb.33)

1. Das geflanschte Zwischenstück (14) positionieren, dazu die konzentrische Dichtung (15) zwischen Zwischenstück und Gerät einfü-

gen; das Zwischenstück mit den Schrauben (13) befestigen.

2. Den Bausatz Abgasrückschlagventil Ø 80 in das geflanschte Zwischenstück einführen und dabei darauf achten, dass das Distanz-

stück Ø 80 mit einer Stärke von 5 mm entfernt wird.

Sicherstellen, dass der Siphon des Abgasrückschlagventils mit Wasser gefüllt ist (Abb. 40):

3. Die Verlängerung Ø 125 in das geflanschte Zwischenstück montieren.

4. Den Bogen Ø 80/125 am Rückschlagventil einsetzen.

Für die maximale Verlängerung des Abgassystems Ø 80/125 und die Installationshöhen ist auf die Abbildungen Bezug zu neh-

men (Abb. 33).Zur Berechnung des Widerstandsfaktors siehe die entsprechenden Tabellen (Abs.1.13).

5. Die Abstände zwischen dem Abzug des Heizkessels und dem Bogen und dem Anschluss an den Sammelrauchgasabzug und Schacht

sind einzukalkulieren.

6. Die Verlängerung (10) anpassen, wobei zu berücksichtigen ist, dass das Innenrohr des konzentrischen Bausatzes so weit wie möglich

in den Sammelrauchgasabzug gesteckt werden muss. Das Außenrohr muss bis zur Tür einrasten.

KONZENTRISCHER BAUSATZ (Ø 80/125)

Die Installation eines GEBE-Geräts in der Konfiguration „C

" (nur mit originalem und zugelassenem Abgassystem er-

laubt), ermöglicht die Ansaugung der Verbrennungsluft direkt

aus dem Schacht, in dem sich der Rauchgasabzug im Sammel-

rauchgasabzug befindet.

Der Anschluss an den Ansaugschacht ist mit einem Ab-

gassystem Ø 125 möglich.

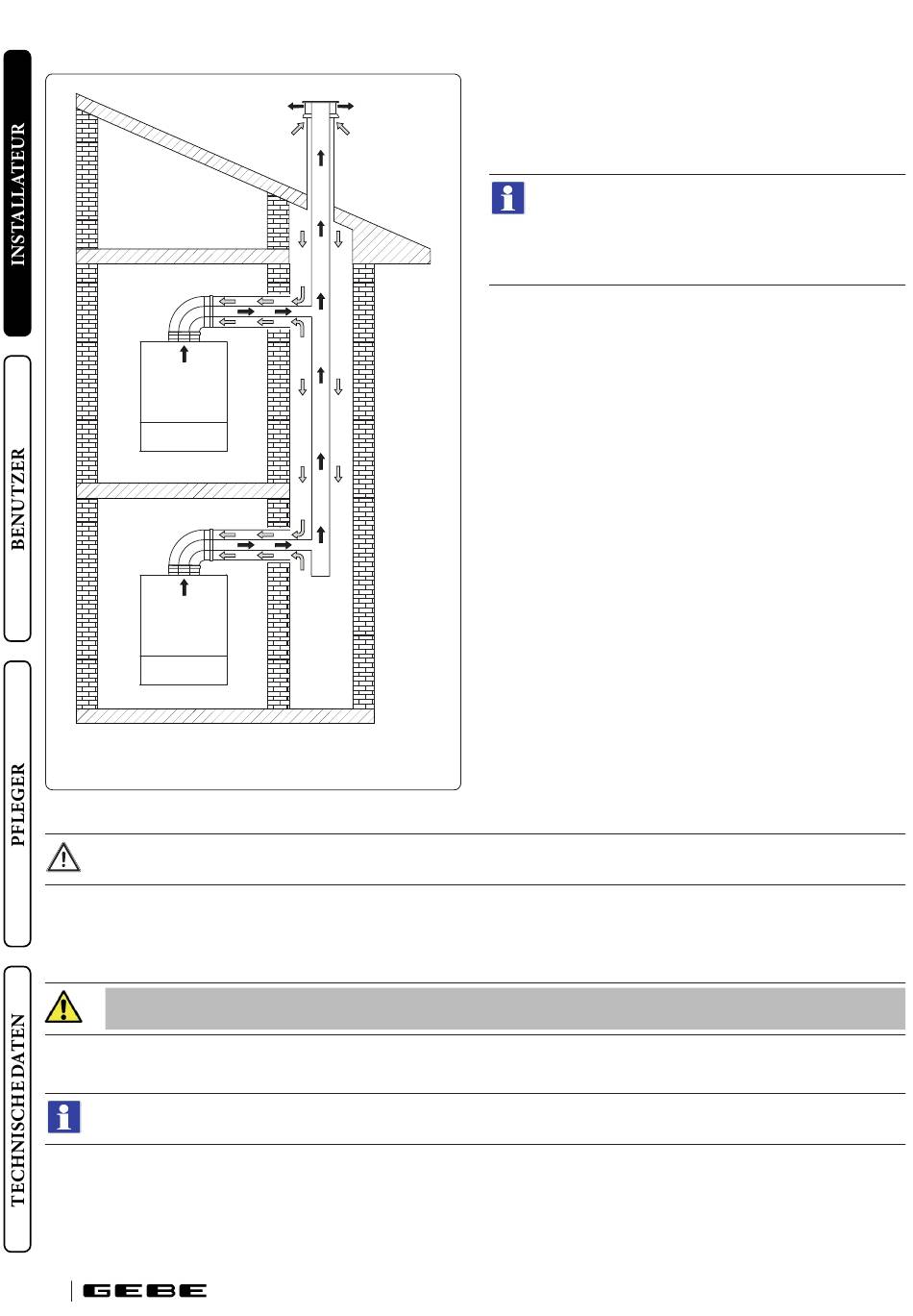

Der Anschluss an den Sammelrauchgasabzug für die

Ableitung ist mit einem Abgassystem mit Ø 80 mit Dich-

tung möglich (Abb. 34).

(Abb. 34)
