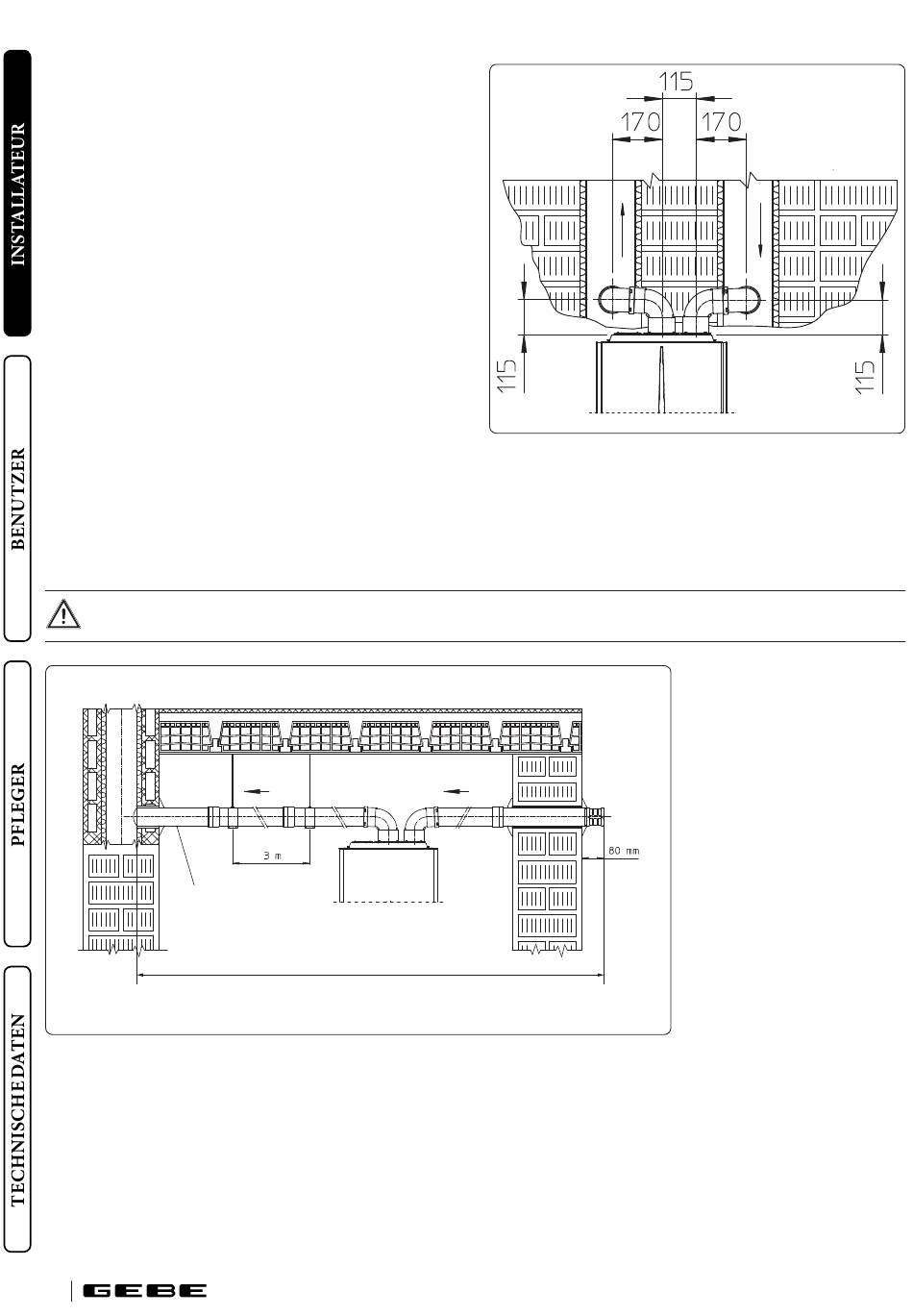

AuSenabmessungen Installation (Abb.26)
Die minimalen Montageabstände des Ø 80/80 Trenner-An-
schluss-Sets gelten für bestimmte Grenzbedingungen.
Verlängerungen für das Ø 80/80 Trenner-Set
Die maximale vertikale Längengerade (ohne Bögen) für die Ø 80 Ein- und Auslassrohre beträgt 35 m, und zwar unabhängig davon, ob es
sich um den Zuluft oder den Abgasstrang handelt.
Die maximale horizontale Längengerade (mit einem Bogen in der Ansaugung und am Auslass) für die Ø 80 Ein- und Auslassrohre be-
trägt 35 m, und zwar unabhängig davon, ob es sich um den Zuluft oder den Abgasstrang handelt.
Der Montagetyp C muss mit einem Abgaszug mit Naturzug durchgeführt werden.
43
Um das Ablaufen des Kondensats im Ablassrohr zu begünstigen, sollte das Rohr mit einem Mindestgefälle von 5 % in Richtung
Gerät geneigt sein.(Abb.27).
C
40
S
L
C
A
Legende (Abb. 27):
83
A - Frischluft
C - Mindestgefälle 5%
S - Abzug
27
C
43
26
