1.22 KONFIGURATION C

Diese Konfiguration (nur mit original zugelassenem Abgassystem erlaubt) ermöglicht die Luftansaugung außerhalb der Wohnung oder
direkt aus dem Schacht, in dem sich der Rauchgasabzug befindet, und die Ableitung des Rauchgases in einem Sammelrauchgasabzug.

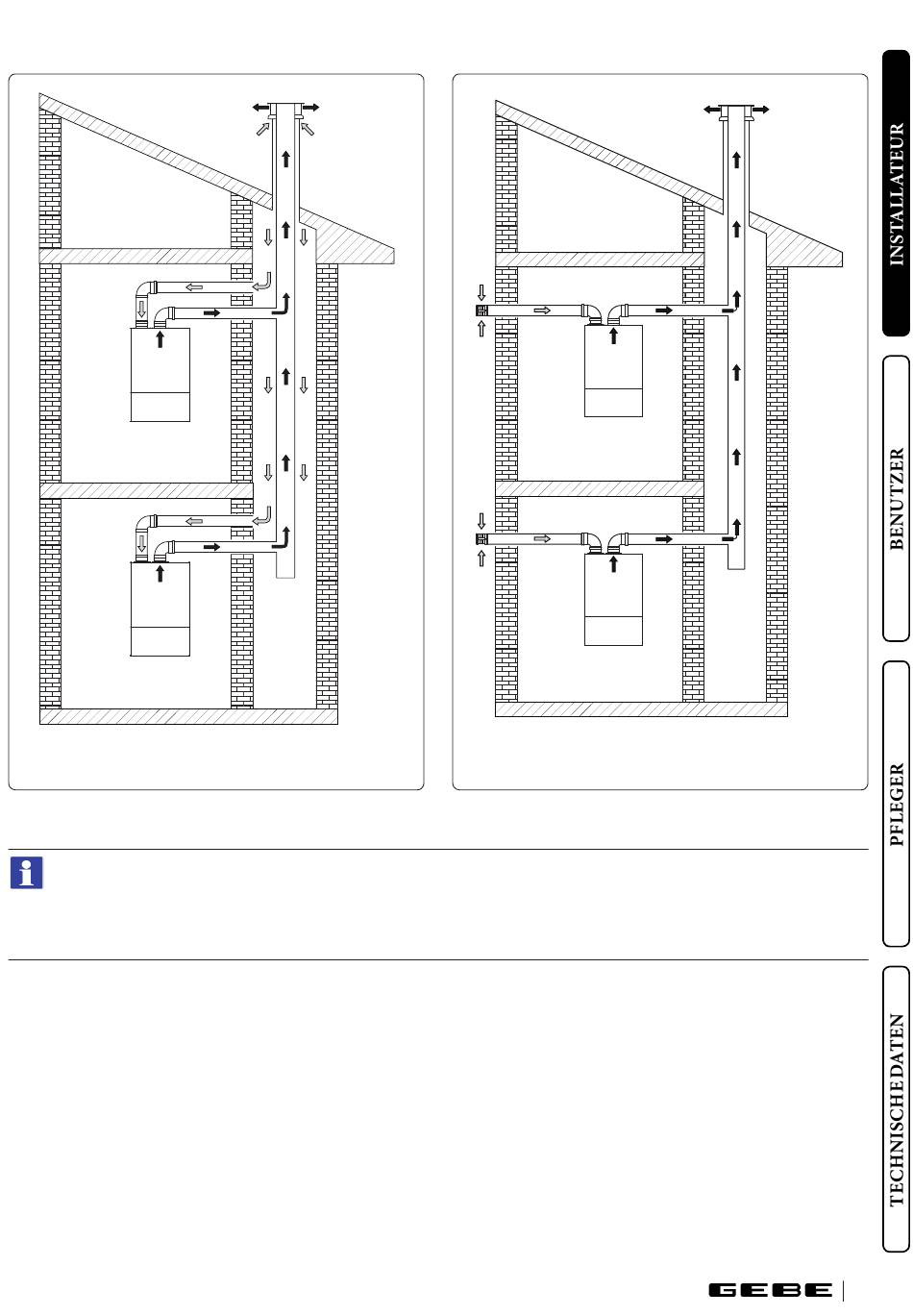

C (Abb. 35):
10
Der Anschluss an den Ansaugschacht ist mit einem Abgassystem mit Steckende Ø 80 oder einer geschnittenen Muffe Ø 80
möglich.
C - C (Abb. 35 - 36)
10 12
Der Anschluss an den Sammelrauchgasabzug für die Ableitung ist mit einem Abgassystem mit Ø 80 mit Dichtung möglich.
Montage des Abscheidersatzes Ø 80/80 (Abb. 37):
1. Den Abgasflansch (4) mit der dazugehörigen Dichtung (1) am Flansch der Schächte des Geräts anbringen, gegen den Flansch des
Geräts halten, wobei die kreisförmigen Fortsätze nach unten gerichtet sein müssen. Mit den im Bausatz enthaltenen Sechskant-
schrauben festziehen.
2. Den in der Ansaugöffnung vorhandenen flachen Flansch entfernen und ihn durch den Ansaugflansch (3) unter Zwischenlage der im
Bausatz des Abscheiders enthaltenen Dichtung (2) Ø 80/80 ersetzen und ihn mit den mitgelieferten gewindeschneidenden Schrau-
ben festziehen.
3. Die Verlängerung Ø 125 aus dem Rauchgasrückschlagventil-Bausatz entfernen.
4. Setzen Sie den Ø 80, 5 mm dicken Abstandhalter in den Rauchabzugsflansch ein.
5. Das Rauchgasrückschlagventil Ø 80 in den Flansch des Rauchabzugs einsetzen.
