Sauter RDT 711 Kurzanleitung Seite 5

Y3 Rel 4

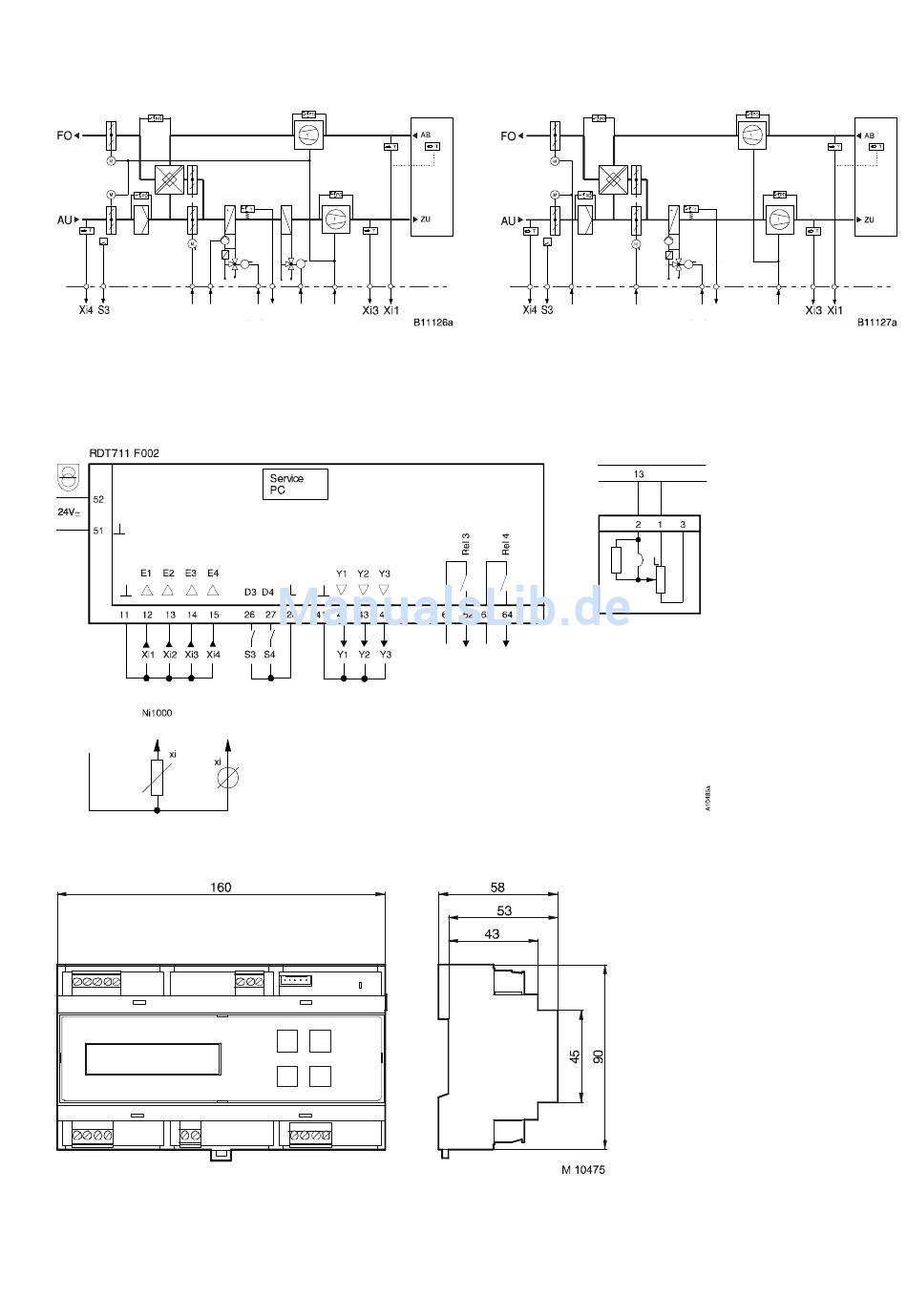

MOD 204: Ab(Raum)luft – Zuluft Kaskadenregelung (Heizen /
Kühlen) mit Wärmerückgewinnung und Ansteuerung
des Ventilators und der Pumpe des Lufterhitzers
Anschlussplan
0...10V
Ri=15kΩ
Massbild
M M
Y1 S4 Y2 Rel 3 Rel 4 Y3
MOD 204: Ab(Raum)luft – Zuluft Kaskadenregelung (Heizen /
Kühlen) mit Wärmerückgewinnung und Ansteuerung
des Ventilators und der Lüftungsklappen
11
XPES F001
Sauter Components
46.205/5
RDT 711
M
Y1 S4 Rel 3
Printed in Switzerland
Änderungen vorbehalten
© Fr. Sauter AG, CH-4016 Basel
7146205001 05
