Sauter RDT 711 Kurzanleitung Seite 4

46.205/4
RDT 711

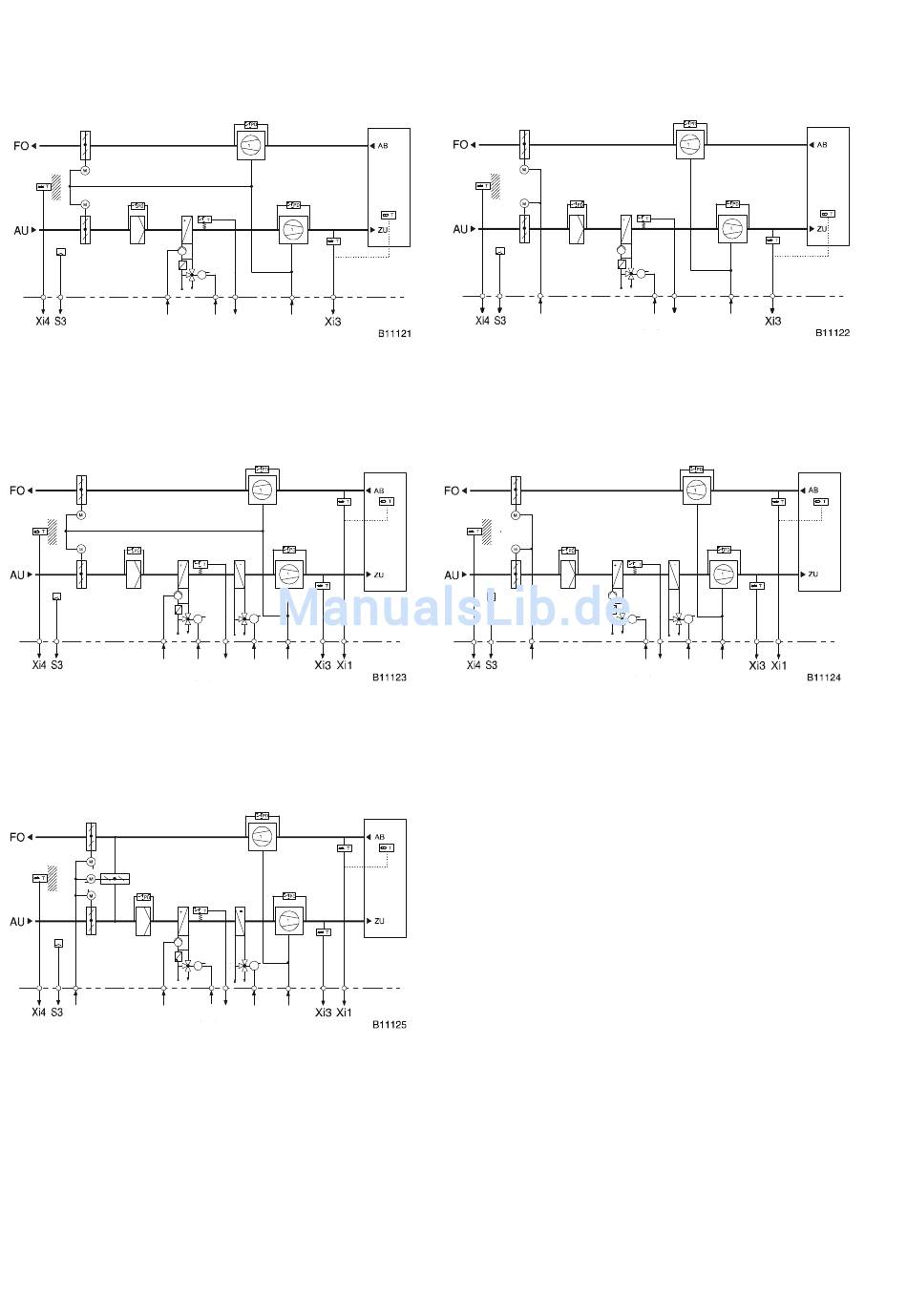

Anwendungsbeispiele
Rel 4
MOD 201: Konstante Zuluft- (Raum)temperaturregelung mit
Ansteuerung des Ventilators und der Pumpe des
Lufterhitzers
Rel 4
MOD 202: Ab(Raum)luft – Zuluft Kaskadenregelung für
Heizen / Kühlen mit Ansteuerung des Ventilators
und der Pumpe des Lufterhitzers
Y3 Rel 4
MOD 203: Ab(Raum)luft – Zuluft Kaskadenregelung mit
Umluftbetrieb, Lufterhitzer und Luftkühler
M
Y1 S4 Rel 3
M M
Y1 S4 Y2 Rel 3
M M
Y1 S4 Y2 Rel 3
Sauter Components
Rel 4
MOD 201: Konstante Zuluft- (Raum)temperaturregelung mit
Ansteuerung des Ventilators und der Lüftungs-
klappen
Rel 4
MOD 202: Ab(Raum)luft – Zuluft Kaskadenregelung für
Heizen / Kühlen mit Ansteuerung des Ventilators
und der Lüftungsklappen
M
Y1 S4 Rel 3
M M
Y1 S4 Y2 Rel 3
7146205001 05
