10 Regelung: Konfiguration – Verdrahtung – Betrieb
tomatische Temperaturrege-
lung der Zuluft mit externer
Kompensation.
Mo- Konstan- Bedarfsregelung mit integrier-
dus 5 ter Luftvo- tem CO²-Sensor. 2 integrierte
lumen- Differenzdruck Messumformer.
strom mit CO²-konzentrationsbasierte
CO²-Sen- Konstantvolumenstromrege-
sor; Be- lung.Automatische Tempera-
darfsge- turregelung der Zuluft mit ex-
führt (ab terner Kompensation.
Werk pa-
rame-
triert).
*Optional kann ein zweiter Differenzdruck-Mess-
umformer ab Werk installiert werden, um die
Druckregelung zwischen Zuluft und Abluft zu se-
parieren. [Artikelnummer: 0043.2792, DS-
M45XX-500PA]
10.2 Hinweise vor der Erstinbetrieb-
nahme
Das RLT-Gerät wird anschlussfertig und mit
Grundparametern programmiert ausgeliefert und
ist nach Anschluss des beiliegenden Bedienteils
sofort betriebsbereit.
Schließen Sie zunächst das Gerät elektrisch an.
Bei Geräten mit Wassernachheizregister [WH]
müssen bauseits die Vorlauf- und Rücklaufan-
schlüsse zum Heizsystem angeschlossen wer-
den.
Wenn das Gerät elektrisch, luftseitig, wasserseitig
und mit dem Kondensatablauf angeschlossen ist
erfolgt die erste Inbetriebnahme.
ACHTUNG Das Gerät darf nicht während Bau-
maßnahmen (extreme Verschmutzung) und
zur Entfeuchtung von Neubauten (Kondensa-
tion!) verwendet werden!

10.3 Displays, Tasten und LEDS

Vent Controller 5.0
2017-01-08 14:29
System: Normalbetrieb
Sp: 22.0 Act: 22.5 °C
Das Display hat 4 Zeilen mit je 20 Zeichenpositio-
nen. Das Display ist hintergrundbeleuchtet. Die
Hintergrundbeleuchtung ist ausgeschaltet, wird
aber aktiviert, wenn der Benutzer eine Taste
drückt. Nach einer bestimmten Zeit ohne Tasten-
druck schaltet sich die Hintergrundbeleuchtung
automatisch aus.
20

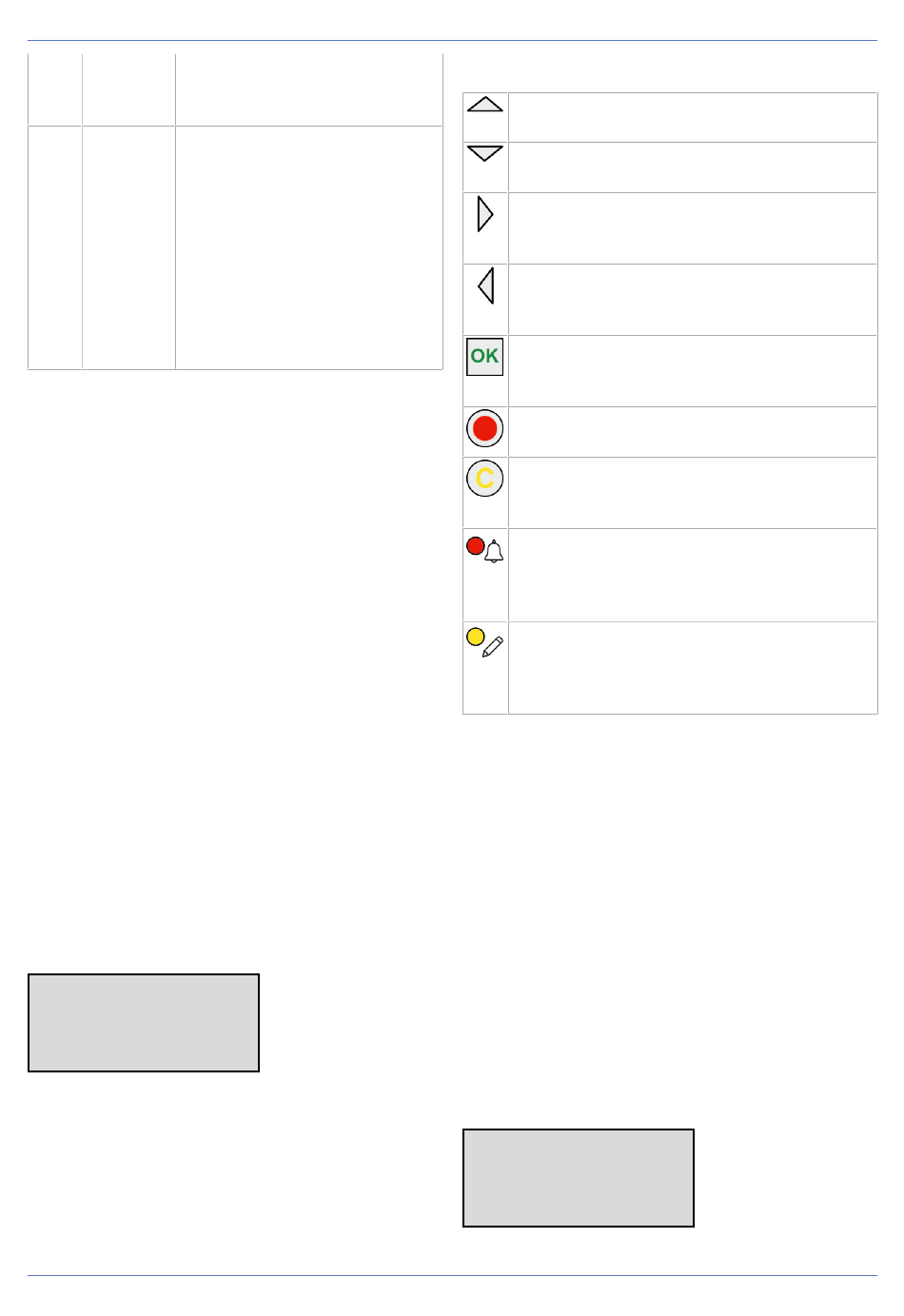

Tasten und LEDs
PFEIL OBEN: Zur vorherigen Zeile im Me-
nü gehen. (Parameterwert erhöhen)
PFEIL RUNTER: Gehen Sie zur nächsten
Zeile im Menü. (Parameterwert vermindern)
PFEIL RECHTS: Gehe zu einer niedrige-
ren Ebene im Menü. (Cursor innerhalb des
Parameters nach rechts bewegen)
PFEIL LINKS: Wechseln Sie zu einer hö-
heren Ebene im Menü. (Cursor innerhalb
des Parameters nach links bewegen)
OK: Menü/Einstellung nach Auswahl öff-
nen/aktivieren. (Bestätigen eines Parame-
terwertes)
ALARM: Drücken Sie diese Taste, um die
Alarmübersicht anzuzeigen.
LÖSCHEN: Setzt die Änderung eines Pa-
rameters zurück bzw. bricht sie ab, wenn
nicht bereits OK gedrückt wurde.
ALARM-LED: Rote LED blinkt, wenn der
Alarm noch nicht quittiert wurde. Nach der
Quittierung leuchtet die LED weiter, bis der
Alarm zurückgesetzt wurde.
INFO-LED: Einige Menüs haben einstellba-
re Werte. Dies wird durch eine blinkende
gelbe LED angezeigt. Der Wert kann durch
Drücken von OK geändert werden.
Es gibt vier Stufen von Zugriffsrechten. Normal
hat die geringsten Zugriffsrechte, für die keine
Anmeldung erforderlich ist. Es folgen die Stufen
Operator, Service und Admin, wobei Admin die
meisten Rechte hat. Die Wahl einer Zugriffsstufe
bestimmt, welche Menüs angezeigt werden und
welche Einstellungen Sie in diesen Menüs ändern
können.
In der Grundstufe können Sie nur den Betriebs-
modus ändern und haben Lesezugriff auf eine be-
grenzte Anzahl von Menüs.
Die Bedienerebene ermöglicht den Zugriff auf alle
Menüs außer der Konfiguration.
Die Serviceebene ermöglicht den Zugriff auf alle
Menüs mit Ausnahme der Untermenüs Eingänge,
Ausgänge und System des Menüs Konfiguration.
Die Stufe Admin verleiht volle Lese- und Schrei-
brechte für alle Einstellungen in allen Menüs.
Einloggen
Abmelden
Passwort ändern
