9 Installationshinweise
• Für Wartungsarbeiten genügend Freiraum (ca.
50 cm) unter dem Gerät vorsehen. Messen Sie
die Befestigungslöcher an der Oberseite ab. Er-
stellen Sie anhand der abgenommenen Maße
Ihre Befestigungspunkte unter der Decke mit
bauseitigem Befestigungsmaterial.
• Zur Körperschallentkopplung sind geeignete
Maßnahmen wie z. B. Körperschallentkopp-
lungselemente für M10 Gewindestangen vorzu-
sehen.
• Sorgen Sie für einen freien Zugang zu allen
Bauteilen (Kontrolleinrichtungen, Ventilatoren,
Filter usw.) für Wartungszwecke und um den
möglichen Austausch fehlerhafter Teile zu ge-
währleisten. Es ist große Sorgfalt auf die Dicht-
heit des Gerätes verwendet worden. Stellen Sie
sicher, dass auch das Kanalnetz insbesondere
an den Verbindungsstellen mit der Einheit luft-
dicht ist.
• Es ist darauf zu achten, dass die Wartungs-
und Servicetüren während der Installation der
Anlage in einem bequemen Abstand zu öffnen
sind, wobei ein möglicher Ausfall des Ventila-
tors und ein Austausch des Wärmetauschers zu
berücksichtigen sind.
GEFAHR Einbringmaß beachten (Türen müs-
sen ausreichend große Öffnung haben)!

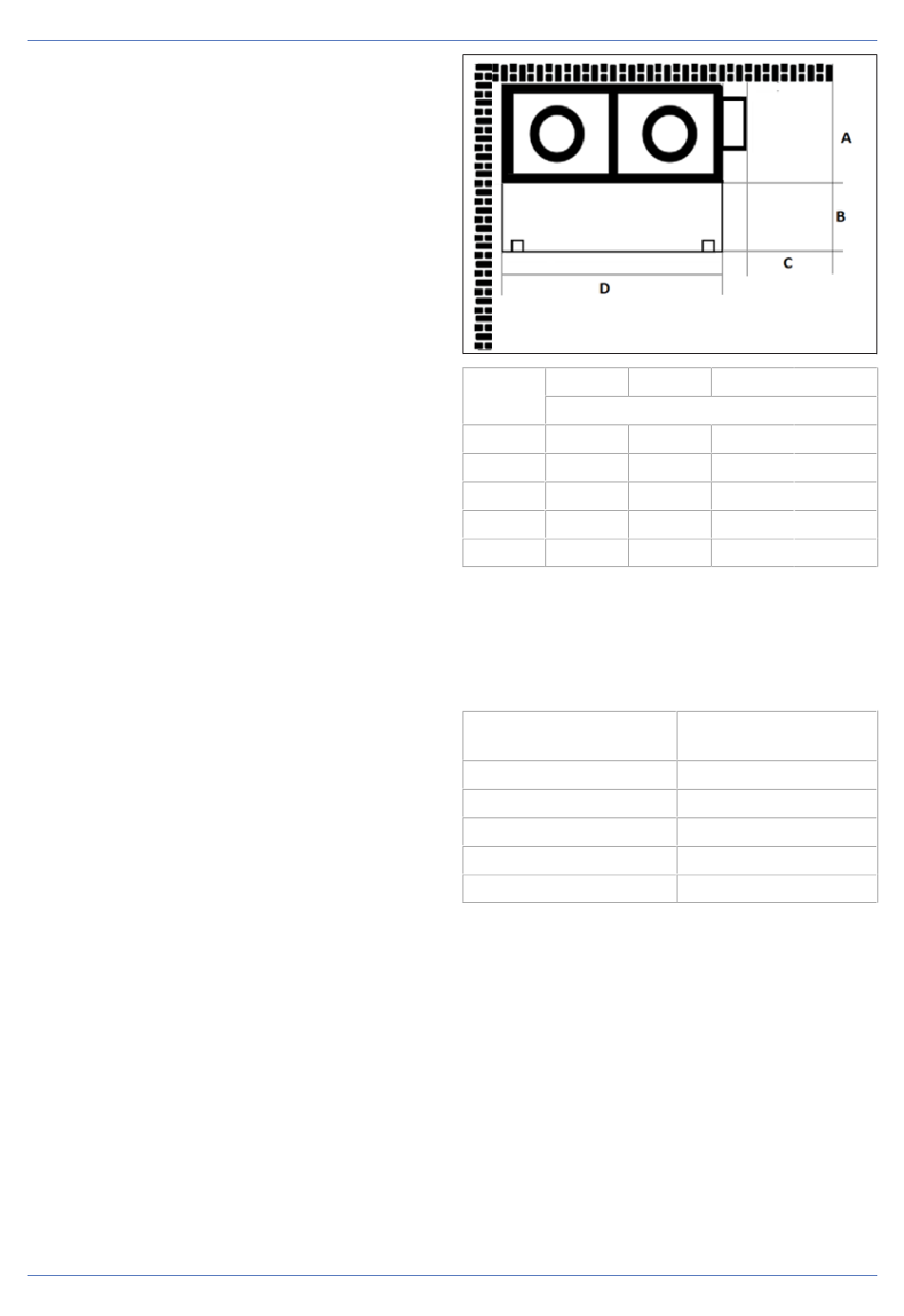

9.4 Mindestabstände
Für Wartungs- und Instandhaltungsarbeiten müs-
sen am Aufstellungsort um das Gerät herum die
unten geteilten Räume vorhanden sein.
Model
A
M4004
349
M4007
349
M4012
390
M4020
431
M4027
513
9.5 Deckenmontage
RLT Flat Geräte sind zur Deckenmontage geeig-
net. Zur Befestigung werden M10 Gewindestan-
gen an den folgenden Positionen gemäß nachfol-
gender Tabelle angebracht:
RLT Flat
M4004H
M4007H
M4012H
M4020H
M4027H
B
C
mm
285
500
813
285
500
1118
310
500
1213
405
500
1513
425
500
1863
Aufhängung / [Ø/An-
zahl]
M10 / 4 St.
M10 / 4 St.
M10 / 4 St.
M10 / 6 St.
M10 / 6 St.
D
