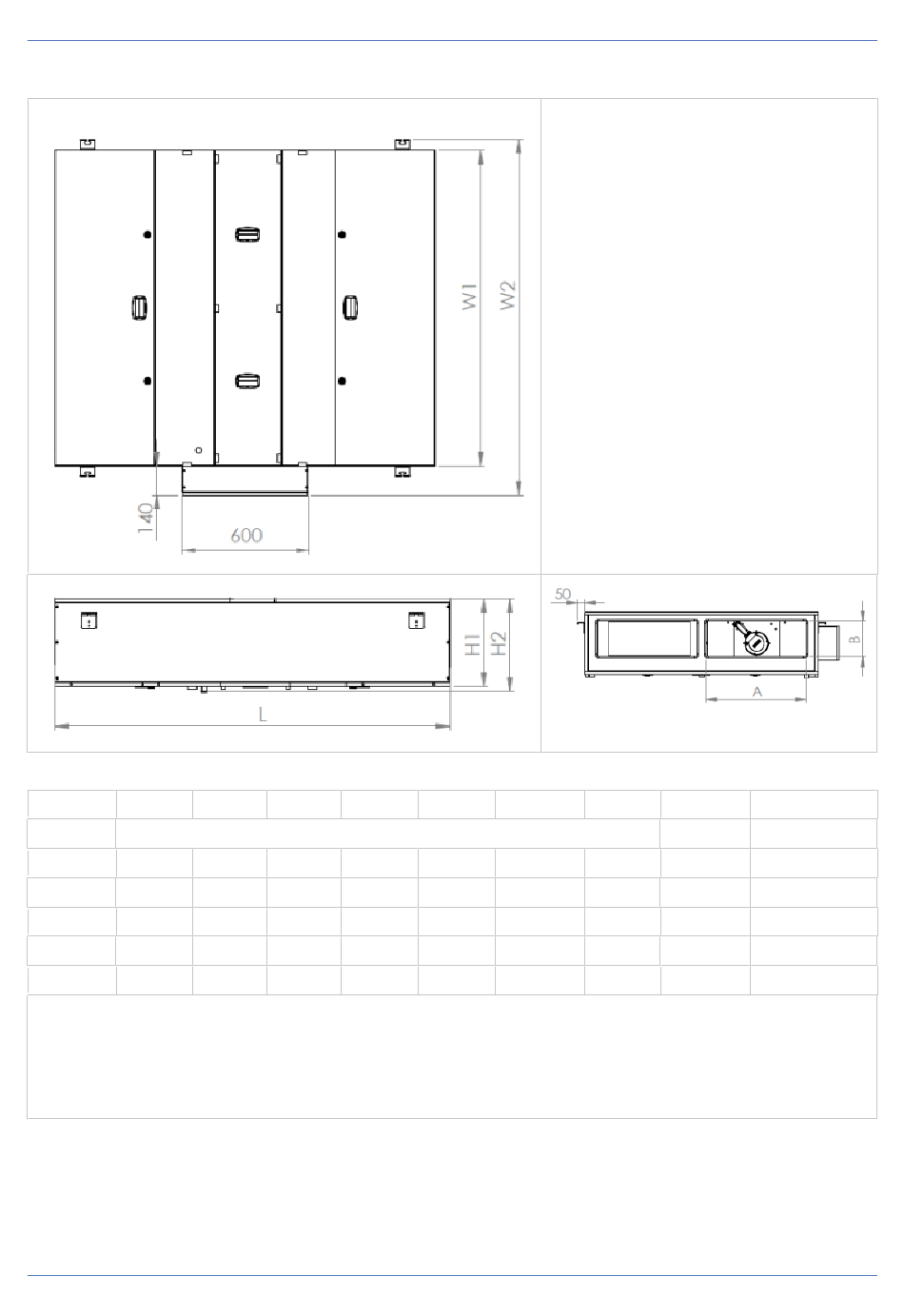

8.3 Maßtabellen
RLT Flat L1
H1
[mm]
M4004H 1335
324
M4007H 1335
324
M4012H 1425
365
M4020H 1817
406
M4027H 1899
488
H1: mit Enthalpietauscher, ohne Kondensatanschluss
H2: mit sensiblen Wärmetauscher, mit Kondensatanschluss (und optionaler Kondensatpumpe)
AxB: Kanalmass eckig für 20 mm Kanalflansch
Ø [RA]: mit optionalen Übergangsadapter(n) eckig / rund
H2
W1
W2
349
813
1003
349
1118
1308
390
1213
1403
431
1513
1703
513
1863
2053
AxB
Ø [RA] Gewicht Aufhängung
[kg]
300x150 200
70
370x150 250
84
500x200 315
132
650x230 400
196
700x290 450
283
[Ø/Anzahl]
M10 / 4 St.
M10 / 4 St.
M10 / 4 St.
M10 / 6 St.
M10 / 6 St.
15
