9.8 Kanalanschlüsse
Geräte mit runden Kanalanschlüssen haben An-
schlüsse mit Gummidichtungen.
Geräte mit rechteckigen Kanalanschlüssen müs-
sen mit einem Dichtungsband versehen werden.

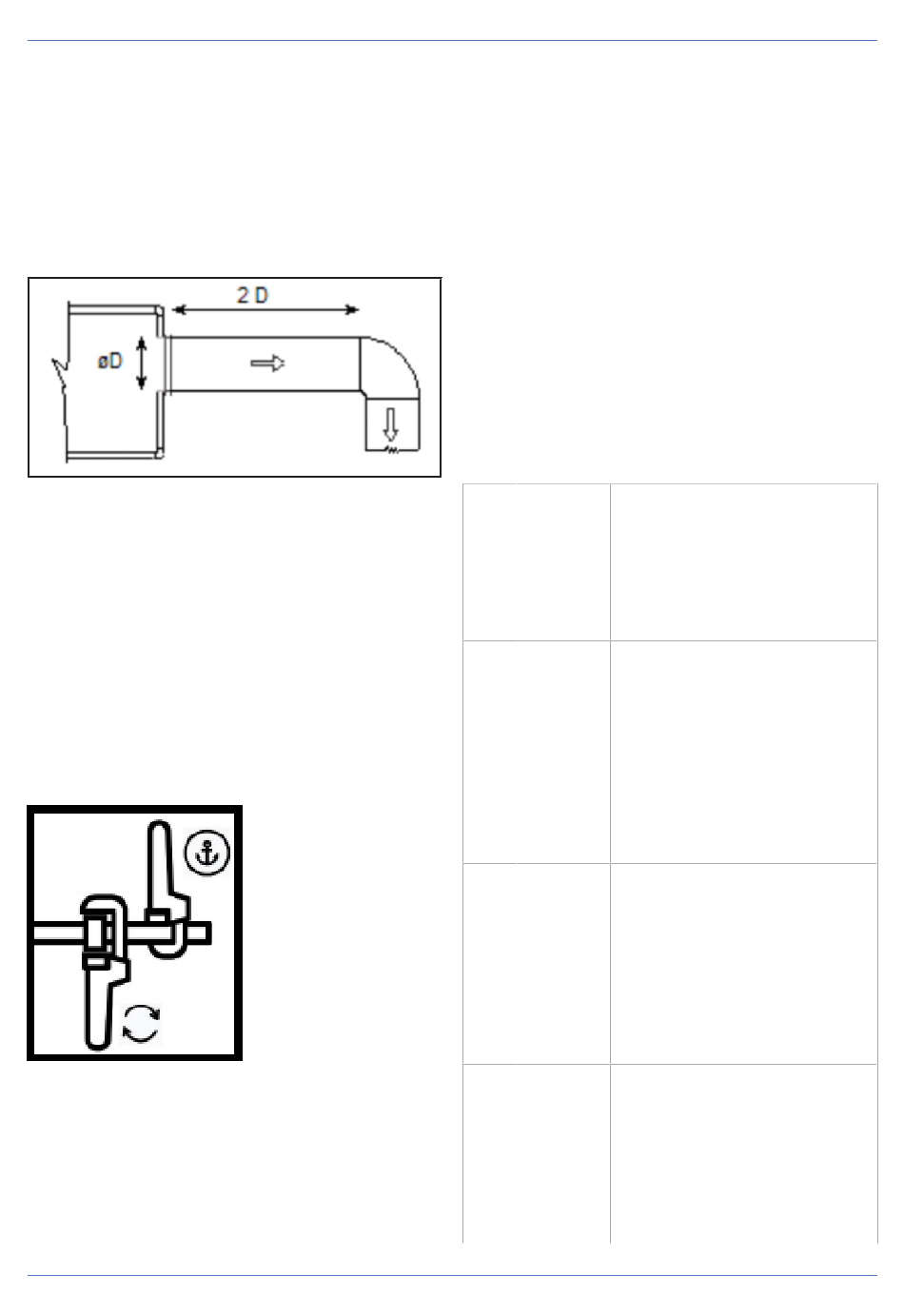

Um turbulente Strömung zu verhindern und
Druckverluste zu minimieren ist der Abstand ei-
nes Bogen / T-Stückes gemäß nachfolgender
Darstellung einzuhalten:
9.8.1 Wasseranschlüsse an Heiz- und Kühlre-
gistern
RLT-Geräte können mit einem Heiz-, Kaltwasser-
oder DX-Register ausgestattet werden. In solchen
Fällen muss der Installateur die Anschlüsse die-
ser Wärmetauscher vornehmen.
Die Anschlussstellen der Register befinden sich
außerhalb des Geräts.
An den Positionen für die Rohranschlüsse sind
Informationsschilder angebracht.
Bei der Installation der Rohre muss darauf geach-
tet werden, dass die Register im RLT-Gerät nicht
beschädigt werden.
Um Torsion/Drehung an Kupfer- oder Stahlrohren
zu verhindern, ist die Verwendung eines Gegen-
schlüssels zwingend erforderlich. Beim Anziehen
der Registeranschlüsse müssen diese mit einem
Gegenschlüssel angezogen werden. Torsionen,
die auftreten, wenn sie nicht mit dem Gegen-
schlüssel angezogen werden, können die Regis-
ter unbrauchbar machen!

9.9 Normen und Vorschriften

Bei der Planung und Ausführung müssen die lan-
desspezifisch gültigen Normen und Rechtsvor-
schriften in ihrer aktuellen Fassung berücksichtigt
werden.
10 Regelung: Konfiguration – Ver-
drahtung – Betrieb

10.1 Regelfunktionen

Es stehen 5 Betriebsmodi zur Verfügung. Die Be-
triebsmodi 3,4,5 sind ab Werk vorkonfiguriert be-
stellbar, es müssen vor Ort keine Programmierun-
gen und Umbauarbeiten an den Sensoren vorge-
nommen werden. Es ist am Typenschild erkenn-
bar welcher Betriebsmodi konfiguriert ist.
Es ist möglich Betriebsmodi zu ändern, bitte wen-
den Sie sich hierzu an MAICO.
Mo- Drehzahl- Drehzahlsteuerung, Anzeige in
dus 1 steuerung % Low Flow - % High Flow,
(nicht ab zeitabhängige LS / HS Ge-
Werk pa- schwindigkeitsumschaltung.
rametri- Automatische Temperaturrege-
siert). lung der Zuluft mit externer
Kompensation.
Mo- Drehzahl- Drehzahlregelung, Anzeige in
dus 2 regelung % Low Flow - % High Flow,
mit CO²- CO²-konzentrationsbasierte
Sensor; Drehzahlregelung. Automati-
Bedarfs- sche Temperaturregelung der
geführt Zuluft mit externer Kompensa-
(nicht ab tion. (CO²-Sensor notwendig).
Werk pa-
rametri-
siert).
Mo- Konstante Druckkonstanter Betrieb mit
dus 3 Druckre- variablem Volumenstrom
gelung (VAV-Regelung) mit Zuluftre-
(ab Werk gelung über 1 integrierten Dif-
parame- ferenzdruck-Messumformer *
triert). und Slave-verbundenem Fort-
luftventilator. Automatische
Temperaturregelung der Zuluft
mit externer Kompensation.
Mo- Konstante Konstanter niedriger Volumen-
dus 4 Luftvolu- strom in m³/h - konstanter ho-
men- her Volumenstrom in m³/h –
stromre- zeitabhängiges Drehzahlum-
gelung schaltung. 2 integrierte Diffe-
(ab Werk renzdruck Messumformer. Au-
parame-
triert).
