Larsen & Toubro
9 Larsen & Toubro
9.1 Larsen & Toubro (WDM313CDNC)
Auswählbar unter „L&T:Vega"
Übersicht
•
Kommunikationsadresse muss vergeben werden
•
2-polige Verkabelung
•
Arbeitsschritte
• Zähler und Solar-Log™ stromlos schalten
• Zähler an Solar-Log™ verkabeln
Zähler an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker
Kabelverbindung über RS485:
Solar-Log™ RS485-Klemmleiste
Pin-Belegung
1 (Data+)
►
► 4 (Data-)

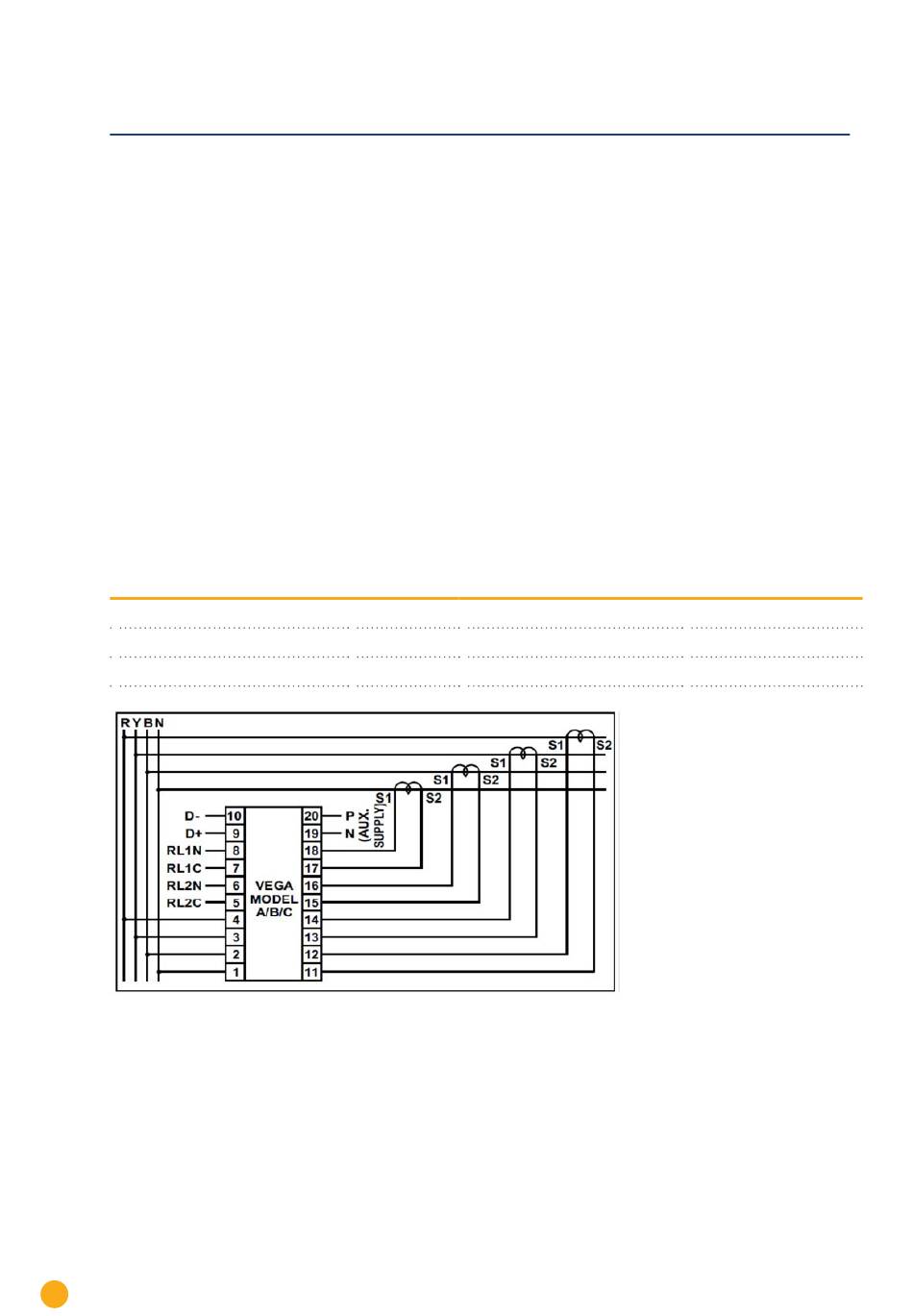

Abb.: Pin-Belegung
58
Gateway Solar-Log Base RS485 (A) / (B)
Solar-Log 50
1 oder 5 (A) 6 oder (B) 10 (Data+)
► ►
► 4 oder 6 ► (A) 9 oder (B) 13 (Data-)
L&T WDM313CDNC
Pin-Belegung
9 D+
►
► 10 D-
