Solar-Log™ PRO
4 Solar-Log™ PRO
4.1 Solar-Log™ PRO1
Auswählbar unter „Solar-Log/Pro/RS485"
Übersicht
•
Kommunikationsadresse muss vergeben werden.
•
2-polige Verkabelung.
•
Arbeitsschritte:
• Zähler und Solar-Log™ stromlos schalten.
• Zähler an Solar-Log™ verkabeln.
Hinweis
Die Kommunikationsadresse ist standardmäßig auf 1 gesetzt, kann aber verändert werden,
sobald mehrere Zähler in einem RS485 BUS verwendet werden.
Max. Anzahl an Zähler: ca. 60 Zähler auf dem Bus*
Reichweite: ca. 1000m.
* Bitte beachten Sie, dass die maximale Zähleranzahl aufgrund des verwendeten Pegelwandlers, Baud-
rate und weiteren Installationsumständen variieren kann.
Es können bis zu 11 Zähler visualisiert, jedoch bis zu 60 Zähler datentechnisch ausgewertet werden.
#
Zähler an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker.

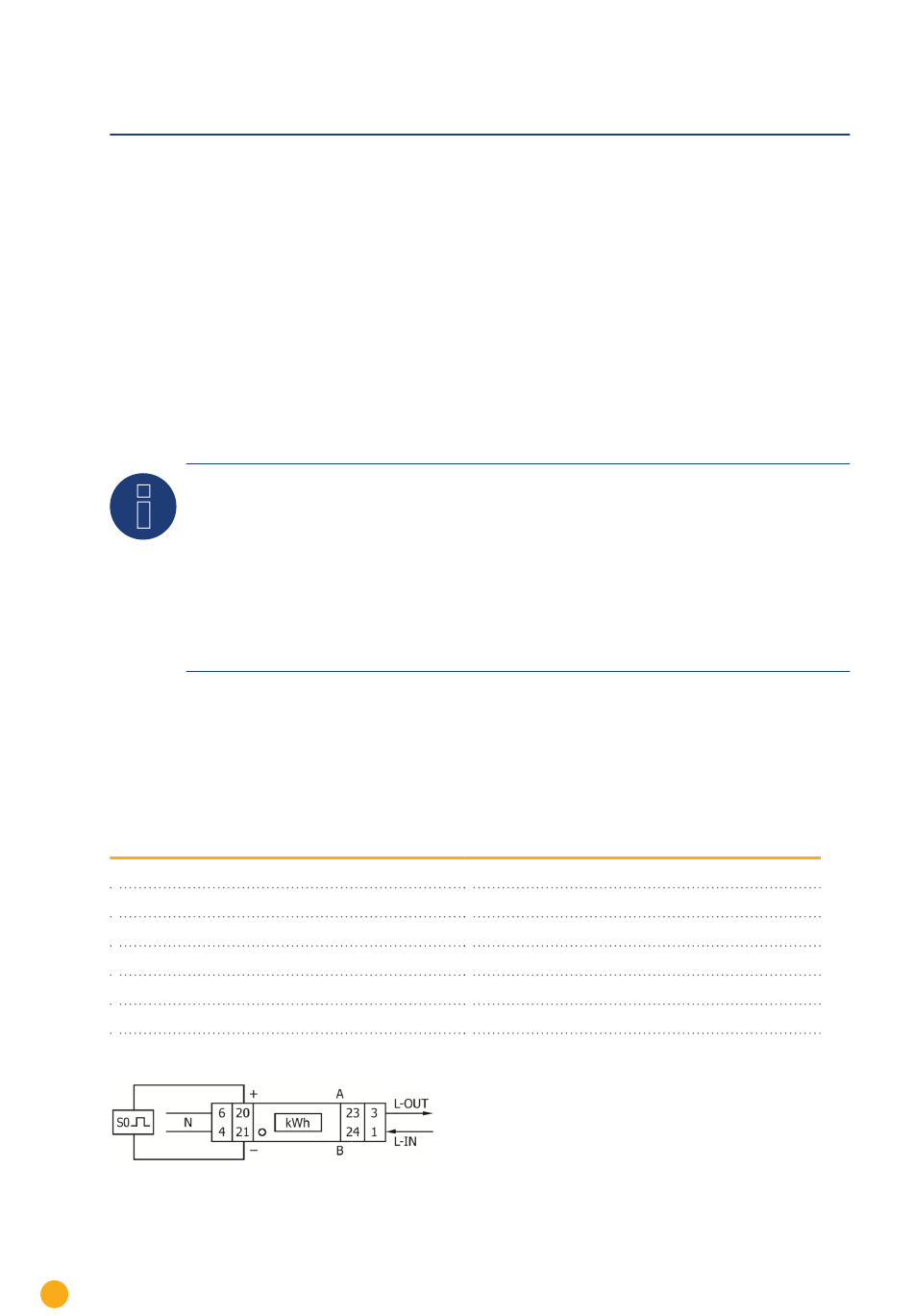

Anschlussschema

Nach Schaltungstyp 1000 (DIN 43856)
L-IN Klemme 1
L-OUT Klemme 3
Klemme 4 „N"
Klemme 6 „N"
Klemmen 20,21
Klemmen 23,24
Abb.: Pin-Belegung
14
#
Zuleitungseingang Phase „L1"
Zuleitungsausgang Phase „L1"
Neutralleiteranschluss „N"
Neutralleiteranschluss „N"
S -Impulsausgang
o
ModBus-Anschluss Klemme 23 -> A, 24 -> B
