Solar-Log 50 Handbuch
Vorschau ausblenden Andere Handbücher für 50:
Inhaltsverzeichnis

Werbung

Handbuch V.4.2.7
DE

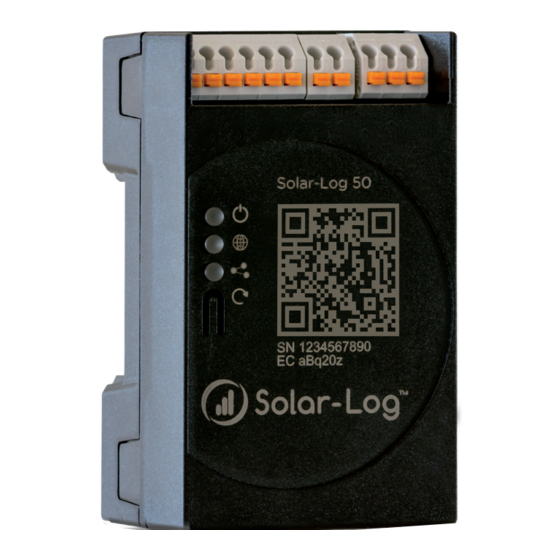

Solar-Log 50
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Solar-Log 50

  • Seite 1 Handbuch V.4.2.7 Solar-Log 50...
  • Seite 2 Tel.: +49 (0)7428/4089-300 E-Mail: info@solar-log.com Technischer Support: Endkunden und nicht geschulte Installateure Tel.: 0900 1737564* Installationsfragen bei geschulten Installateuren und Solar-Log™ Partnern Tel.: +49 (0)7428/4089-300 Service und Planungsanfragen Tel.: +49 (0)7428/4089-300 Internationaler Support für Länder ohne Länderpartner Tel.: +49 (0)7428/4089-300 E-Mail: support@solar-log.com...
  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise ������������������������������������������������������������������������������������������� 8 2�1 Gefahrenklassen ������������������������������������������������������������������������������������������������������������������������������������������ 8 Strombetrieb������������������������������������������������������������������������������������������������������� 9 Lieferumfang und Montage ����������������������������������������������������������������������������10 Anschlüsse Solar-Log 50 ����������������������������������������������������������������������������������11 5�1 Anschlüsse Solar-Log 50 - Oberseite �������������������������������������������������������������������������������������������������������� 11 5�2 Anschlüsse Solar-Log 50 - Unterseite ������������������������������������������������������������������������������������������������������� 12 Belegung und Verkabelung der Anschlüsse �������������������������������������������������13 6�1 Hinweise zur Verkabelung ������������������������������������������������������������������������������������������������������������������������ 13 6�2 2 x RS485 (A/B) oder 1 x RS422������������������������������������������������������������������������������������������������������������������ 14...
  • Seite 4 Inbetriebnahme �����������������������������������������������������������������������������������������������20 10�1 Solar-Log™ mit dem Netzwerk/PC verbinden ����������������������������������������������������������������������������������������� 20 10�2 Erstinbetriebnahme des Solar-Log 50 ����������������������������������������������������������������������������������������������������� 21 Hauptmenü aufrufen ���������������������������������������������������������������������������������������22 11�1 Bedienung des Hauptmenüs des Solar-Log™ ����������������������������������������������������������������������������������������� 25 11�1�1 Bedienelemente ������������������������������������������������������������������������������������������������������������������������������������������26 11�2 Erklärung der Bezeichnungen des Hauptmenüs ������������������������������������������������������������������������������������ 27 11.2.1 Kopfleiste������������������������������������������������������������������������������������������������������������������������������������������������������27 11�2�2 Linke Navigation ������������������������������������������������������������������������������������������������������������������������������������������27 11.2.3 Konfigurationsseite �������������������������������������������������������������������������������������������������������������������������������������27...
  • Seite 5 13�4�10 Abregelung auf Prozentsatz des Verbrauchs ����������������������������������������������������������������������������������������57 13�5 Daten bearbeiten ������������������������������������������������������������������������������������������������������������������������������������� 57 13�5�1 Systemsicherung ���������������������������������������������������������������������������������������������������������������������������������������57 13�5�2 Datensicherung �����������������������������������������������������������������������������������������������������������������������������������������60 13�5�3 Zurücksetzen ����������������������������������������������������������������������������������������������������������������������������������������������62 13.6 System konfigurieren ������������������������������������������������������������������������������������������������������������������������������� 63 13�6�1 Zugangskontrolle ���������������������������������������������������������������������������������������������������������������������������������������63 13�6�2 HTTPS ����������������������������������������������������������������������������������������������������������������������������������������������������������64 13�6�3 Sprache/Land/Zeit �������������������������������������������������������������������������������������������������������������������������������������65 13�6�4 Lizenzen ������������������������������������������������������������������������������������������������������������������������������������������������������67 13�6�5 Firmware ����������������������������������������������������������������������������������������������������������������������������������������������������68 Menüpunkt Diagnose ��������������������������������������������������������������������������������������71 14�1 Support aufrufen ���������������������������������������������������������������������������������������������������������������������������������������� 71 14�2...
  • Seite 6 19�1 Reinigungshinweise �������������������������������������������������������������������������������������������������������������������������������������  84 19.2 Pflegehinweise ����������������������������������������������������������������������������������������������������������������������������������������������  84 Entsorgung ���������������������������������������������������������������������������������������������������������85 Anhang ����������������������������������������������������������������������������������������������������������������86 21�1 Internet-Ports �����������������������������������������������������������������������������������������������������������������������������������������������  86 Maße �������������������������������������������������������������������������������������������������������������������87 Abbildungsverzeichnis ���������������������������������������������������������������������������������������88...
  • Seite 7: Einleitung

    Dieses Handbuch richtet sich an Solarteure und Elektrofachkräfte, sowie an Benutzer des Solar-Log 50. Es sei darauf hingewiesen, dass die Installation und Inbetriebnahme der einzelnen Komponenten nur von den dafür ausgebildeten Fachkräften vorgenommen werden dürfen. Siehe dazu Kapitel 4 „Sicherheitshin- weise“.
  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise 2 Sicherheitshinweise Zum Schutz von Personen, des Gerätes selbst oder anderer Einrichtungen sind folgende Punkte vor dem Umgang mit dem Produkt zu beachten: • Der Inhalt dieses Handbuches. • Die Sicherheitshinweise. • Am Produkt angebrachte Warn- und Typschilder. Hinweis: Alle in dieser Anleitung beschriebenen Tätigkeiten zur Verkabelung und Arbeiten an den einzelnen Komponeneten dürfen nur speziell dafür ausgebildete Elektrofachkräfte ausführen.
  • Seite 9: Strombetrieb

    Gerät nicht benutzen, wenn das Gehäuse des externen Steckernetzteils beschädigt ist. Ein beschädigtes Steckernetzteil muss durch ein Steckernetzteil vom gleichen Typ ersetzt wer- den, um Gefahr zu vermeiden Vorsicht Der Solar-Log™ darf nur in geschlossenen Räumen verwendet werden. Das Gerät verfügt über die Schutzklasse IP20.
  • Seite 10: Lieferumfang Und Montage

    Die Montage selbst kann sowohl über Wandmontage (siehe Abbildung weiter unten) als auch über Hutschiene erfolgen (siehe dazu die Maße des Solar-Log™ unter Kapitel 22 „Maße“). Der Anschluß der Stromversorgung erfolgt entweder über ein Hutschienennetzteil oder 24V-Netzteil mit Adapter.
  • Seite 11: Anschlüsse Solar-Log 50

    Anschlüsse Solar-Log 50 5 Anschlüsse Solar-Log 50 5�1 Anschlüsse Solar-Log 50 - Oberseite Input: 24 V/1A DC Ethernet 2x RS485 oder RS422 Klemmleisten-Pins ohne Funktion 6 5 4 3 2 1 Abb.: Anschlüsse Solar-Log 50 - Oberseite Solar-Log 50 Oberseite 2 x RS485 Anschluss für Wechselrichter...
  • Seite 12: 5�2 Anschlüsse Solar-Log 50 - Unterseite

    Anschlüsse Solar-Log 50 5�2 Anschlüsse Solar-Log 50 - Unterseite Abb.: Anschlüsse Solar-Log 50 – Unterseite Solar-Log 50 Unterseite USB-Anschluss. Geeignet für USB-Sticks. Nicht für Anschluss an PC/ Laptop geeignet! Network Ethernet Netzwerkschnitt- stelle, 10/100MBit Hinweis Der USB-Anschluss ist lediglich für USB-Sticks geeignet, nicht für den Anschluss an einen PC...
  • Seite 13: Belegung Und Verkabelung Der Anschlüsse

    Fertig konfektionierte Kabelsätze, passend für die jeweiligen Wechselrichter, sind als Zubehör erhältlich. Die Kabelsätze haben eine Länge von 3 m. • Wenn Sie mehrere Wechselrichter an einen Solar-Log™ anschließen wollen, benötigen Sie passendes Kabelm- aterial für die Verkabelung der Wechselrichter untereinander. •...
  • Seite 14: 6�2 2 X Rs485 (A/B) Oder 1 X Rs422

    Belegung und Verkabelung der Anschlüsse 6�2 2 x RS485 (A/B) oder 1 x RS422 Für den Anschluss von Wechselrichtern und/oder Zubehör an der RS485 oder RS422-Schnittstelle, nutzen Sie die Klemmleiste. Pin-Belegung der RS485 - Klemmleiste RS485-A RS485-B Belegung Belegung Data+ 24 V Masse / GND Data-...
  • Seite 15: Wechselrichter Anschließen

    Es müssen unbedingt die herstellerspezifischen Vorschriften für den Anschluss der Datenkabel beachtet werden. Diese Vorschriften finden Sie in den entsprechenden Hersteller-Dokumentationen. Halten Sie sich bei der Belegung der Verkabelung der Wechselrichter auf der Seite des Solar-Log™ jedoch an die Beschreibung dieses Handbuches, sonst werden die Wechselrichter vom Solar-Log™ nicht erkannt! Gefahr Lebensgefahr durch Stromschlag beim Öffnen von Wechselrichtern!
  • Seite 16: 7�1 Wechselrichter Und Solar-Log™ Stromlos Schalten

    7�1 Wechselrichter und Solar-Log™ stromlos schalten Wechselrichter stromlos schalten Bevor eine Kabelverbindung zwischen Solar-Log™ und Anschlüssen hergestellt wird, die sich im Inneren des Wech- selrichters befinden, und bevor eine Schnittstellenkarte in den Wechselrichter eingebaut wird, müssen immer alle Wechselrichter stromlos geschaltet werden.
  • Seite 17: Zubehör Anschließen

    Zubehör anschließen 8 Zubehör anschließen 8�1 Externe Stromzähler An dem Solar-Log™ können externe Stromzähler über den RS485 Bus angeschlossen werden. Die von diesen Zählern erfasste Energie kann im Solar-Log™ für unterschiedliche Anwendungsfälle konfiguriert werden: • Generator-Modus: Dieser Modus findet Anwendung wenn bspw. ein Wechselrichter nicht von Solar-Log™ unterstützt wird.
  • Seite 18: 8�1�1 Externe Stromzähler/Saldierende Zähler

    Phase 1 speist über einen Wechselrichter (einphasig) 3 kW ein. Phase 2 bezieht 2 kW (Energie). Phase 3 bezieht 1 kW (Energie). Hieraus ergibt sich bei einem saldierenden Zähler der summierte Wert 0 kW. Beispiele für saldierende Zähler sind der Janitza UMG 104/UMG 604 und der Solar-Log™ Pro380-Mod.
  • Seite 19: Sonstige Anschlüsse

    Sonstige Anschlüsse 9 Sonstige Anschlüsse 9�1 USB Der Solar-Log 50 verfügt über einen USB Anschluss. Dieser Anschluss ist nur für USB-Sticks geeignet, nicht für den Anschluss bspw. an den PC/Laptop. Hinweis Wenn ein USB-Stick eingesteckt ist, legt der Solar-Log™ nachts automatisch eine Datensiche- rung auf dem USB-Stick im Verzeichnis/Backup ab.
  • Seite 20: Inbetriebnahme

    Inbetriebnahme 10 Inbetriebnahme Der Solar-Log 50 verfügt über einen integrierten Webserver, der die gesamte Software zur Bedienung und Konfigu- rierung beinhaltet. Um auf den Solar-Log™ zugreifen zu können, muss keine zusätzliche Software installiert werden. Es ist ein gängiger Webbrowser notwendig, an dem die Verwendung von JavaScript möglich und aktiviert ist.
  • Seite 21: 10�2 Erstinbetriebnahme Des Solar-Log 50

    Inbetriebnahme 10�2 Erstinbetriebnahme des Solar-Log 50 Die gesamte Konfiguration des Solar-Log 50 kann entweder über einen PC/Laptop oder über ein Tablet/Smartpho- ne durchgeführt werden. Voraussetzungen • Alle Kabel und ggf. alles Zubehör sind an den Solar-Log™ angeschlossen. • Der Solar-Log 50 ist an einen Internet-Router angeschlossen.
  • Seite 22: Hauptmenü Aufrufen

    Hauptmenü aufrufen 11 Hauptmenü aufrufen Um das Hauptmenü des Solar-Log™ im Webbrowser aufzurufen, gibt es folgende Möglichkeiten: Geräte URL • Webbrowser starten. • In der Adresszeile http://solar-log eingeben und die ENTER-Taste drücken. • Das Hauptmenü des Solar-Log™ wird angezeigt. Abb.: Hauptmenü Solar-Log 50 Alternativ kann folgendermaßen auf den Solar-Log™...
  • Seite 23: Passwort Setzen

    Geräte URL bei mehreren Solar-Log™ im Netzwerk • Webbrowser starten. • In der Adresszeile http://solar-log-wxyz eingeben und die ENTER-Taste drücken: wxyz steht für die letzten 4 Ziffern der Seriennummer des Solar-Log™. Die Seriennummer ist auf dem Typenschild aufgedruckt. • Das Hauptmenü des Solar-Log™ wird angezeigt. Hinweis Alle Apple-Nutzer müssen zum Aufrufen des Solar-Log™...
  • Seite 24: Abb.: Konfigurationsseite „Zugangskontrolle

    Hauptmenü aufrufen An dieser Stelle besteht die Möglichkeit, über die Schaltfläche „JA“ im Dialogfenster, unmittelbar ein Benutzerpass- wort zu konfigurieren. Folgende Konfigurationsseite wird aufgerufen: Abb.: Konfigurationsseite „Zugangskontrolle“ Im Bereich „Browserzugriffschutz“ kann das Benutzerpasswort aktiviert und konfiguriert werden. Nach Vergabe des Passwortes auf „Speichern“ gehen. Spätere Passwortvergabe (nicht empfohlen) Es ist möglich das Benutzerpasswort zu einem späteren Zeitpunkt zu vergeben, dazu das Dialogfenster über die Schaltfläche „NEIN“...
  • Seite 25: 11�1 Bedienung Des Hauptmenüs Des Solar-Log

    Hauptmenü aufrufen 11�1 Bedienung des Hauptmenüs des Solar-Log™ Das Hauptmenü des Solar-Log™ verhält sich wie eine Internetseite und teilt sich in vier Hauptbereiche auf: • Kopfleiste (A) • Linke Navigation (B) • Reiter-Leiste (C) • Konfigurationsseite (D) Es werden verschiedene Elemente zur Bedienung verwendet. (Erklärung siehe weiter unten).
  • Seite 26: 11�1�1 Bedienelemente

    Hauptmenü aufrufen 11�1�1 Bedienelemente Es werden die folgenden Bedienelemente verwendet: Bedienelemente Bedienelement Bedeutung Textfeld Textfeld mit falscher oder fehlender Eingabe. Auswahlmenü Selectbox Schalter deaktiviert und aktiviert Fragezeichen bietet zusätz- liche Informationen Auswahboxen Es können mehrere Objek- te angewählt werden Bedienbuttons für ver- schiedene Funktionen Abb.: Bedienelemente...
  • Seite 27: 11�2 Erklärung Der Bezeichnungen Des Hauptmenüs

    Hauptmenü aufrufen 11�2 Erklärung der Bezeichnungen des Hauptmenüs 11�2�1 Kopfleiste Die Kopfleiste enthält die vier wesentlichsten Bediengruppen: • Login-Symbol ( Über das Login-Symbol haben Sie unter anderem die Möglichkeit, das Infocenter aufzurufen oder den Assis- tenten zu starten. • Konfiguration: Hier können Sie bei Bedarf die Einstellungen Ihres Geräts ändern.
  • Seite 28: 11�2�4 Menü Login-Bereich

    • Infocenter • Rechtliche Hinweise • Neu starten Assistent Über den Menüpunkt Assistent lässt sich direkt der Konfigurations-Assistent ausführen. Systeminfo Über die Systeminfo können folgende Informationen angezeigt werden: Über den Solar-Log™: • Modell • Seriennummer • Firmware-Version Anlagendaten: • Anlagengröße Erkannte Geräte (je nach angeschlossenen Geräten):...
  • Seite 29: Abb.: Systeminfo Mit Beispiel-Anlage

    In diesem Bereich können Sie bspw. die Webseite, das Support-Kontaktformular oder auch die FAQs aufrufen. • Solar-Log™ Shop: Über diesen Punkt können Sie zum Beispiel: den Solar-Log™ Shop, den Bereich Zubehör sowie die Rubrik Lizenzen auswählen. Rechtliche Hinweise Unter dem Punkt rechtliche Hinweise wird darauf verwiesen, dass dieses Produkt Open Source Komponenten verwendet.
  • Seite 30: 11�2�5 Ausblendpfeile

    Hauptmenü aufrufen 11�2�5 Ausblendpfeile Über die sogenannten „Ausblendpfeile“ (rechts in der Kopfleiste) besteht die Möglichkeit, das Sichtfenster des Browsers zu vergrößern, indem man die Willkommenszeile ausblendet. Abb.: Kopfleiste mit „Ausblendpfeile“ 11�2�6 Neue Firmware Über den WEB-Browser wird signalisiert, wenn eine neue Firmware-Version zur Verfügung steht, dabei wird in der Statuszeile (ganz oben) ein grünes Dreieck mit einem Ausrufezeichen angezeigt.
  • Seite 31: Abb.: Automatische Firmwareüberprüfung Mit Eingeblendetem Hinweistext

    Beim Anklicken des grünen Ausrufezeichens in der Kopfleiste wird ein Fenster mit der neu zur Verfügung stehen- den Firmware-Version eingeblendet. Bei Auswahl „OK“ wird auf die Firmware-Seite der Solar-Log™ WEB-Oberfläche verzweigt, wo dann in gewohnter Weise das Firmware-Update erfolgen kann. Über Abbrechen wird das Fenster ausgebendet.
  • Seite 32: Konfiguration Des Solar-Log™ Mit Dem Konfigurations-Assistenten

    Hauptmenü aufrufen 11�3 Konfiguration des Solar-Log™ mit dem Konfigurations-Assistenten Nach der Erstinbetriebnahme des Solar-Log™, startet der Solar-Log™ mit der Abfrage folgender Menüpunkte: • Sprache • Land und Zeit • Browserzugriffsschutz Im Anschluss wird ein Pop-Up-Fenster eingeblendet, über dieses kann der Solar-Log™ Konfigurationsassistent gestartet werden. (Siehe nachfolgendes Bild: „Startbild des Solar-Log™ Konfigurationsassistent“).
  • Seite 33: Abb.: Solar-Log™ Ethernet-Einstellungen Über Den Solar-Log™ Konfigurationsassistent

    Subnetzmaske und Gateway kann die Netzwerk- (Ethernet) Konfiguration vorgenommen werden. Anstelle der Konfiguration über die Eingabefelder, kann auch die Funktion „IP-Adresse automatisch bezie- hen (DHCP)“ deaktiviert werden, sofern dem Solar-Log™ eine feste IP-Adresse zugewiesen werden soll.. Abb.: Solar-Log™ Ethernet-Einstellungen über den Solar-Log™ Konfigurationsassistent Verbindungstest Über den Button „...
  • Seite 34: Abb.: Eingeblendetes Firmware-Update-Fenster

    Möglichkeit Einstellungen nachträglich zu ändern. Nach erfolgreichem Verbindungstest, kann über den „Weiter“ Button der Bereich verlassen werden. Ein Abfra- ge-Fenster wird eingeblendet. Über diese Abfrage besteht die Möglichkeit zu prüfen, ob für den Solar-Log™ eine neue Firmware zur Verfügung steht (siehe Abbildung: „Eingeblendetes Firmware-Update-Fenster“).
  • Seite 35: Abb.: Konfigurationsassistent - Beispiel - Schnittstellenbelegung

    Hauptmenü aufrufen Schnittstellenbelegung Über die Schnittstellenbelegung müssen die angeschlossenen Komponenten den Schnittstellen zugeordnet werden. Vorgehen: • Plus-Symbol anklicken. • Geräteklasse, Hersteller, Typ (je nach Gerät entfällt dieses Feld) und Schnittstelle auswählen. • Mit OK bestätigen. • Bei Belegung der zweiten Schnittstelle diesen Vorgang wiederholen. Starten Ist die Auswahl der angeschlossenen Geräte abgeschlossen über den Button „...
  • Seite 36: Abb.: Beispiel - Konfigurationsassistent - Gerätekonfiguration

    • Variante, sollte der Solar-Log™ nicht im Portal registriert sein: Ist der Solar-Log™ noch nicht im Portal registriert, kann über das Symbol der Weltkugel, ein automatisches beziehen des Portal-Servers gestartet werden. Dabei wird das Feld „Portal-Server“ ausgegraut und der So- lar-Log™...
  • Seite 37: Manuelle Konfiguration Des Solar-Log 50

    Abb.: Beispiel - Zusammenfassung des Konfigurationsassistent 11�3�1 Manuelle Konfiguration des Solar-Log 50 Nachdem alle Geräteanschlüsse hergestellt sind und der Solar-Log™ möglichst auch am Internet-Router ange- schlossen ist, erfolgt die Basis-Konfiguration des Solar-Log 50 über das Browsermenü. Alle Einstellungen, die bei der Erstinbetriebnahme gemacht wurden, können später jederzeit geändert werden.
  • Seite 38: Hauptmenü

    Das Virtuelles LCD-Display befindet sich oberhalb der linken Navigation und zeigt, neben Datum und Uhrzeit, die Meldungen des Solar-Log™ in Form von Codes und Symbolen an. Die Codes und Symbole werden weiter unten ausführlicher beschrieben (siehe Kapitel:“Meldungen am Virtuellem LCD-Display“). Die Meldungen werden in Echt- zeit wiedergegeben.
  • Seite 39: Menü Konfiguration

    Der Menüpunkt Netzwerk gliedert sich in folgende Bereiche: • Ethernet • Proxy Hinweis Um eine lückenlose Aufzeichnung sowie eine zuverlässige Überwachung zu gewährleisten, sollte das Netzwerk ständig (24/7) verfügbar sein. Hinweis Um Datenübertragungsausfällen vorzubeugen (bspw. durch einen Router-Ausfall), verfügt der Solar-Log 50 über einen internen 7-tägigen Datenspeicher.
  • Seite 40: 13�1�1 Ethernet

    192.168.100.1 für den Router 192.168.100.2 für den Solar-Log™ usw. Subnetzmaske Die Subnetzmaske ist standardmäßig 255.255.255.0 und muss im ganzen Netzwerk gleich lauten. Gateway Das Gateway ist im Normalfall der Router, an den der Solar-Log™ angeschlossen ist. Seine IP-Adresse ist hier ein- zutragen.
  • Seite 41: Abb.: Beispiel - Eines Erfolgreichen Verbindungstests

    Menü Konfiguration Extra DNS-Server In manchen Netzwerken ist der DNS-Server eine separate Adresse zur Auflösung von Internet-Adressen (nicht wie das Gateway). In diesem Fall, den Schalter auf aktiviert stellen und die IP-Adresse des DNS-Servers im Feld darunter eintragen. Speichern Nach Eingabe der Daten Verbindungstest Über den Button „Verbindungstest“...
  • Seite 42: 13�1�2 Proxy

    Die Proxy-Funktion ist im Auslieferungszustand nicht aktiviert. Die Proxy-Konfiguration rufen Sie über on | Netzwerk | Proxy auf. Die Proxy-Einstellungen dienen dazu, im Solar-Log™ die Daten eines zwischengeschalteten Servers (Proxy-Ser- ver) zu konfigurieren. Proxyserver werden vor allem in den Netzwerken von Organisationen und Unternehmen verwendet.
  • Seite 43: Konfiguration Internet

    Übertragung aktiviert/deaktiviert • Aktiviert: • Status • Test Abb.: Beispiel - Portal Einstellungen Hinweis Um Solar-Log WEB Enerest™ Home effizient nutzen und konfigurieren zu können, laden Sie sich bitte das Solar-Log WEB Enerest™ Home-Benutzerhandbuch von unserer Homepage. Zu finden unter: https://www.solar-log.com/de/support/downloads...
  • Seite 44: Abschnitt Solar-Log Web Enerest

    • Variante, sollte der Solar-Log™ nicht im Portal registriert sein: Ist der Solar-Log™ noch nicht im Portal registriert, kann über das Symbol der Weltkugel, ein automatisches Beziehen des Portal-Servers gestartet werden. Dabei wird das Feld „Portal-Server“ ausgegraut und der So- lar-Log™...
  • Seite 45: Konfiguration Der Angeschlossenen Geräte

    Fragezeichen kann, sollten bei der Übertragung Fehler aufgetreten sein, die möglichen Ursachen aufgerufen werden. Abb.: Beispiel - Verbindungstest mit Fehler 13�3 Konfiguration der angeschlossenen Geräte Konfiguration | Geräte Unter dem Menüpunkt können die am Solar-Log™ angeschlossenen Komponenten der PV-Anlage • definiert • erkannt und •...
  • Seite 46: Gerätedefinition

    Achtung: Die Verwendung unterschiedlicher Hersteller am selben seriellen Bus kann zu Kom- munikationsproblemen führen. Nur die Netzwerkschnittstelle (Ethernet) darf mehrfach belegt werden gemäß unserer Kompo- nentendatenbank unter https://www.solar-log.com/de/support Ist die Auswahl der Geräteklasse korrekt eingegeben, mit bestätigen. Weitere angeschlossene Geräteklassen wie beschrieben definieren.
  • Seite 47: Abb.: Zusammenfassung Der Ausgewählten Komponenten

    Menü Konfiguration Abb.: Zusammenfassung der ausgewählten Komponenten In der Zusammenfassung besteht die Möglichkeit die Einstellungen hinsichtlich der Richtigkeit zu überprüfen und gegebenenfalls über die Symbole zu korrigieren oder zu löschen. (Die Symbole werden erst per Mouse- Over angezeigt) Zusätzlich wird in der Übersicht der Schnittstellenbelegung folgendes tabellarisch angezeigt: •...
  • Seite 48: 13�3�2 Geräte-Erkennung

    Menü Konfiguration 13�3�2 Geräte-Erkennung Im Zuge der Geräte-Erkennung werden alle unter Gerätedefinition vordefinierten Komponenten an den Schnitt- stellen des Solar-Log™ gesucht und erkannt. Im Zuge der Geräte-Erkennung werden die Solar-Log™ internen Datenstrukturen für diese Geräte vorbereitet. Vorgehen: • Konfiguration | Geräte | Erkennung aufrufen •...
  • Seite 49: 13�3�5 Allgemeines Zum Pac-Korrekturfaktor

    Die Formel zur Berechnung des Korrekturfaktors lautet: (Ertrag Stromzähler/Ertrag Wechselrichter)* 1000 Falls die Wechselrichter kein Display besitzen, sollten die aufgezeichneten Werte des Solar-Log™ über einen Zeit- raum von mindestens einer Woche zu Rate gezogen werden. Deshalb empfiehlt es sich hier, anfangs den Pac-Korrekturfaktor auf dem voreingestellten Wert 1000 zu belassen.
  • Seite 50: Stromzähler Konfigurieren

    Menü Konfiguration Pac-Korrekturfaktor Geeichter Stromzähler Gesamt-Energie Wechselrichter Gesamt-Energie 550,5 kWh 564,34 kWh Berechnung Pac-Korrekturfaktor am Beispiel (550,55 kWh/564,34 kWh)* 1000= 975,66 Gerundeter Pac-Korrekturfaktor= 976 13�3�6 Stromzähler konfigurieren Bei der Konfiguration der Stromzähler muss diesen ein Betriebsmodus zugewiesen werden. Mögliche Betriebsmodi für Stromzähler: •...
  • Seite 51: Batterie Konfigurieren

    Menü Konfiguration 13�3�7 Batterie konfigurieren Unter Batterie können folgende Konfigurationen der angeschlossenen Batterie vorgenommen werden. • Batteriegröße In dieses Feld wird die Batteriegröße in Wh eingegeben. • Verbrauchszähler erfasst Batterieladung Über diese Funktion kann aktiviert werden ob die Batterieladung vom Verbrauchszähler erfasst wird. Hinweis Für eine funktionierende Batterieüberwachung müssen immer folgende Komponenten vorhanden sein.
  • Seite 52: Aufteilung In Modulfelder

    Menü Konfiguration Es ergeben sich laut folgender Tabelle zwei Modulfelder: Aufteilung in Modulfelder Standort Wechselrichter MPP-Tracker- Modulfeld Leistung Scheune 1. SB5000TL 2000 Scheune 1. SB5000TL 2000 Scheune 1. SB5000TL 2200 Scheune 2. SB5000TL 2000 Scheune 2. SB5000TL 2000 Scheune 2. SB5000TL 2200 Scheune 3.
  • Seite 53: 13�4 Einspeisemanagement (Nur Bei Aktivierter Lizenz)

    Detaillierte Informationen zu den jeweiligen Wechselrichtern sind über unsere Wechselrichter- datenbank unter https://www.solar-log.com/de/support/ abrufbar Abschnitt Schnittstellenzuordnung In diesem Bereich werden die Wechselrichter mit den Schnittstellen, an denen sie am Solar-Log™ angeschlossen sind, angezeigt. Wählen Sie den/die zu regelnden Wechselrichter aus und aktivieren Sie diese(n).
  • Seite 54: Abschnitt Dynamische Steuerung Bei Unterschiedlicher Modulausrichtung

    Schutz für berechtigte Benutzer aufgehoben. Hinweis Die 70% Regelung wird immer auf die gesamte Anlage bezogen. Bei entsprechenden Ausrichtungen der Module (Ost-West-Anlage) regelt der Solar-Log™ immer alle Wechselrichter gleich. Dadurch kann es zu einer geringeren Einspeisung als maximal zuläs- sig kommen.
  • Seite 55: 13�4�5 70% Festabregelung Mit Verrechnung Eigenverbrauch

    AC Leistung 10kW 70% der DC Leistung entsprechen 8,4kW Daher wird der über den Solar-Log™ gesteuerte Wechselrichter auf 84% (8,4kW) und nicht nur auf 70% (7kW) geregelt. 13�4�5 70% Festabregelung mit Verrechnung Eigenverbrauch Diese Funktion ist eine Erweiterung der im vorherigen Kapitel beschriebenen Funktion „70% Festabregelung“.
  • Seite 56: 13�4�7 Einstellbare Festabregelung Mit Verrechnung Eigenverbrauch

    Mit dieser Funktion kann die maximale Einspeisung ins Netz konfiguriert werden. Durch die frei konfigurierbare elektrische Leistung (W), kann die Abregulierung auf X(Watt) der angeschlossenen Generatorleistung eingestellt werden. Der Solar-Log™ regelt die angeschlossenen Wechselrichter nur ab, wenn die Einspeisung ins Netz die hinterlegte Obergrenze überschreitet.
  • Seite 57: 13�4�10 Abregelung Auf Prozentsatz Des Verbrauchs

    Menü Konfiguration Hinweis Um diese Funktion zu realisieren, muss der Solar-Log™ mit einem Verbrauchszähler gekoppelt werden. Beachten Sie hier die Hinweise im Kapitel Externe Stromzähler“. 13�4�10 Abregelung auf Prozentsatz des Verbrauchs Mit dieser Funktion kann die maximale Erzeugung der Wechselrichter begrenzt werden. Durch den frei konfigu- rierbaren Prozentsatz (%) erfolgt eine Abregelung der Wechselrichter auf X (%) des Gesamtverbrauchs.
  • Seite 58: Abschnitt Systemsicherung Von Festplatte Laden

    Menü Konfiguration Abschnitt Systemsicherung von Festplatte laden Mit dieser Funktion kann eine Konfigurationsdatei mit dem Dateinamen „solarlog_config.dat“ in den Solar-Log™ eingespielt werden. Vorgehen • Durchsuchen klicken • Es öffnet sich das Auswahlfenster Ihres Betriebssystems • DAT-Datei auswählen Zu importierende •...
  • Seite 59: Abschnitt Systemeinstellungen Auf Usb Speichern

    • Zum gewünschten Speicherort navigieren. • Speichern wählen. • Datei wird im ausgewählten Ordner gespeichert. Abschnitt Systemeinstellungen auf USB speichern Mit dieser Funktion kann eine Konfigurations-Datei auf dem im Solar-Log™ eingesteckten USB-Stick abgelegt wer- den. Vorgehen • SPEICHERN antippen. •...
  • Seite 60: 13�5�2 Datensicherung

    Die Sicherung wird eingespielt, bitte haben Sie einen Moment Geduld. • Solar-Log™ startet neu. Abschnitt Datensicherung auf Festplatte speichern Mit dieser Funktion kann eine Datensicherung generiert und auf Festplatte gespeichert werden. Eine Solar-Log Datensicherung hat den Dateinamen: „solarlog_backup.dat“. Vorgehen • AUFBEREITEN klicken.
  • Seite 61: Abschnitt Datensicherung Auf Usb Speichern

    Menü Konfiguration Abschnitt Datensicherung auf USB speichern Mit dieser Funktion kann eine Datensicherung auf dem im Solar-Log™ eingesteckten USB-Stick im Verzeichnis / backup abgelegt werden. Vorgehen • SPEICHERN antippen. • Die Datensicherung wird erstellt. Bitte haben Sie einen Moment Geduld.
  • Seite 62: 13�5�3 Zurücksetzen

    Gerät auf Werkseinstellungen zurücksetzen. Abschnitt Ertragsdaten zurücksetzen Unter Umständen kann es passieren, dass nach einer Geräte-Erkennung falsche oder nicht nutzbare Daten aufge- zeichnet werden. In diesem Fall kann der Datenbestand gelöscht werden, ohne den Solar-Log™ komplett neu zu konfigurieren. Vorgehen •...
  • Seite 63: System Konfigurieren

    • Lizenzen • Firmware 13�6�1 Zugangskontrolle In diesem Menü ist der Zugriffschutz des Solar-Log™ konfigurierbar. Der folgende Bereich kann mit PIN-Code oder Passwörtern geschützt werden • Zugriffschutz Browser-Menü. Abschnitt Browserzugriffschutz In diesem Abschnitt kann der Zugriff auf folgende Bereiche des Browsermenüs des Solar-Log™ durch Passwortabfrage eingeschränkt werden:...
  • Seite 64: 13�6�2 Https

    Verbindung zu einer Website her, ermöglicht das SSL-Zertifikat eine gesicherte Verbindung. Der Solar-Log™ verfügt über ein derartiges SSL-Zertifikat. Dieses kann man in den Webbrowser oder in das Betriebssystem importieren. Zusätzlich besteht in diesem Bereich noch die Möglichkeit das Solar-Log™ Zertifikat gegen ein eigenes SSL-Zertifikat auszutauschen.
  • Seite 65: 13�6�3 Sprache/Land/Zeit

    Zeitzone, Datum und Sommerzeiteinstellung müssen korrekt eingestellt sein, um bei der Überwachung und Visua- lisierung keine fehlerhaften Zustände und Ergebnisse zu erhalten, z.B. beim Meldungsversand von E-Mails oder bei der Kurvendarstellung der Tagesgrafik. Abb.: Konfiguration Uhrzeit des Solar-Log™ Konfiguration | System | Sprache/Land/Zeit Unter dem Menüpunkt lässt sich die Zeit einstellen.
  • Seite 66: Zeitzone Anpassen

    SPEICHERN. Einstellungen Abschnitt Automatischer Zeitabgleich Für den automatischen Zeitabgleich kontaktiert der Solar-Log™ einen NTP Server und gleicht seine Systemzeit ständig mit der Zeit des NTP Servers ab. Ist der Solar-Log™ per Router mit dem Internet verbunden, erfolgt der Abgleich nachts.
  • Seite 67: 13�6�4 Lizenzen

    Nach dem Einspielen der Lizenz ist diese sofort aktiviert. Und wird im Bereich „ Installiert “ angezeigt. Folgende Lizenzen können für den Solar-Log 50 erworben werden (siehe dazu auch das Datenblatt auf unserer Homepage https://www.solar-log.com/de/produkte-komponenten/solar-logTM-hardware): • Öffnungslizenz auf 30 kWp.
  • Seite 68: 13�6�5 Firmware

    Menü Konfiguration Hinweis Tritt während der Garantiezeit ein Defekt an dem Solar-Log™ mit einer Lizenz auf, kann ein Austauschgerät mit Lizenz beantragt werden. Es fallen keine Kosten an, vorausgesetzt das defekte Gerät wird an Solare Datensysteme GmbH zurückgesendet. Abb.: Solar-Log™ mit installierten Lizenzen 13�6�5 Firmware...
  • Seite 69: Abschnitt Manuelles Firmware-Update

    Version verfügbar ist und bietet diese zur Installation an. Abschnitt USB auf Update prüfen Mit dieser Funktion prüft der Solar-Log™, ob auf dem am Gerät direkt eingesteckten USB-Stick eine neue Version zur Verfügung steht. Wenn die Funktion aufgerufen wird, erscheinen eine Fortschrittsanzeige und die Arbeitsschritte •...
  • Seite 70: Abschnitt Automatische Firmware-Updates

    Menü Konfiguration Abschnitt Automatische Firmware-Updates Mit dieser Funktion prüft der Solar-Log™ kontinuierlich, ob auf dem Firmware-Server eine neuere Version verfüg- bar ist und lädt dieses Update automatisch und installiert diese Firmware in der Nacht. Hinweis Durch die Aktivierung dieser Funktion geben Sie Solare Datensysteme GmbH die Erlaubnis kleinere Updates automatisch aufzuspielen.
  • Seite 71: Menüpunkt Diagnose

    Unter dem Menüpunkt Support | Allgemein befinden sich folgende Bereiche: • Systeminformationen: In diesem Bereich stehen Ihnen folgende Informationen zur Verfügung: • Modell (Typ des Solar-Log™) • Hardware (Verfügbare Hardwarekomponenten des Gerätes) • Seriennummer des Solar-Log™ • Firmware-Version mit Datum •...
  • Seite 72: 14�2 Einspeisemanagement Aufrufen

    Menüpunkt Diagnose • Neu Starten: Anhand des Buttons „Neu Starten“, kann alternativ zum stromlos schalten am Gerät selbst, der Solar-Log™ über das WEB-Menü neu gestartet werden. 14�2 Einspeisemanagement aufrufen Diagnose | Einspeisemanagement. Um das Einspeisemanagement aufzurufen, gehen Sie auf In diesem Bereich kann die Ansteuerung der Wechselrichter analysiert und kontrolliert werden.
  • Seite 73: 14�2�1 Erklärung Der Werte Im Abschnitt Leistungsreduzierung

    Menüpunkt Diagnose Hinweis Die 10% Diagnose-Funktion kann nur bei einer aktivierten 70%-Regelung genutzt wer- den. 14�2�1 Erklärung der Werte im Abschnitt Leistungsreduzierung Im Abschnitt Leistungsreduzierung werden nachfolgende Werte angezeigt: Reduzierungsart bestimmt durch: In diesem Feld ist die derzeitig aktive Steuerquelle angegeben. Angezeigter Text Erklärung PMC_NONE...
  • Seite 74 Spalten nicht berücksichtigt. Bei der Gesamtanlage wird der Verbrauchswert in der Regel von der zulässigen Leis- tung abgezogen. Steuerwert Leistung (kW): Ist der Wert, der vom Solar-Log™ als maximale Erzeugungsleistung für die Wechselrichter - für die momentan gülti- ge Zielleistung - errechnet wird. Hinweis Die Berechnung des Solar-Log™...
  • Seite 75: 14�2�2 Erklärung Der Symbole In Der Spalte Einspeiseleistung (%Dc)

    Ist die aktuell produzierte Leistung der Wechselrichter pro Schnittstelle (Spalte) und der Gesamtanlage. Steuerwert Leistung (%AC): Der Solar-Log™ rechnet den Steuerwert Leistung (kW) in x Prozent der maximalen AC Leistung um und gibt diesen an den Wechselrichter weiter. Erzeugungsleistung (AC%): Dieser Wert gibt an, wie viel Prozent der maximalen AC Leistung der Wechselrichter, bzw.
  • Seite 76: Menüpunkt Ertragsdaten

    Menüpunkt Ertragsdaten 15 Menüpunkt Ertragsdaten Kopfleiste Ertragsdaten Um den Menüpunkt Ertragsdaten aufzurufen, gehen Sie über die In der Linken Navigation finden Sie folgende Auswahlmöglichkeiten. • Momentanwerte 15�1 Momentanwerte Über den Menüpunkt Momentanwerte gelangen Sie automatisch auf den Reiter Cockpit , dort finden Sie die Das- hboard-Ansicht Ihrer Anlage, mit den nachfolgenden Werten: Abb.: Momentanwerte einer Beispiel-Anlage (Ansicht Cockpit) •...
  • Seite 77: 15�1�1 Tabelle

    Diagramm die dazugehörige Kurve dargestellt. Weitere Reiter sind in dieser Ansicht auswählbar: • Tabelle Hinweis Sind am Solar-Log™ nur Verbrauchszähler vorhanden, so wird unter dem Momentanwerte | Cockpit Menü-Punkt in der Mitte, anstelle des Produktionstachos, ein großer Verbrauchstacho angezeigt.
  • Seite 78: Symbole Am Virtuellen Lcd-Display

    Symbole am Virtuellen LCD-Display 16 Symbole am Virtuellen LCD-Display 16�1 Bedeutung der Symbole am Virtuellen LCD-Display Im Virtuellen LCD-Display des Solar-Log™ können folgende Symbole angezeigt werden: Bedeutung der Symbole im Virtuellen LCD-Display Symbol Bedeutung Wechselrichter Internet bzw. Netzwerk Zähler Fortschrittsanzeige beim Boot-Vorgang Meldungen des Solar-Log™...
  • Seite 79: 16�2 Fehlermeldungen

    Symbole am Virtuellen LCD-Display 16�2 Fehlermeldungen Fehlermeldungen angeschlossener Geräte Sollte eine Gerät nicht vom Solar-Log™ auslesbar sein (offline), blinkt das entsprechende Symbol. OK wird nicht angezeigt. Fehlercodes der angeschlossenen Geräte: Das jeweilige Komponentensymbol blinkt und es wird in der ersten Stelle des Textfelds ein „E“...
  • Seite 80: Meldungen Per Led

    Meldungen per LED 17 Meldungen per LED 17�1 Statusanzeigen der LEDs Auf der Gerätevorderseite befinden sich im linken Bereich drei LEDs, die den Betriebszustand des Geräts anzeigen. Abb:: Status LEDs Je nach Betriebszustand können die LEDs in verschiedenen Farben, durchgehend leuchten. Normalbetrieb Symbol Bezeichnung...
  • Seite 81: Störungen

    Ertragsdaten. Sind die beiden LEDs „Komponenten“ und „Internet“ aus, befindet sich das Gerät im Standby-Mo- dus. Jetzt kann der Solar-Log™ in einem Zeitfenster von 2 Minuten vom Strom getrennt werden. Nach 2 Minuten fährt das Gerät automa- tisch wieder hoch.
  • Seite 82: 18�2 Fehlermeldungen

    Störungen 18�2 Fehlermeldungen 18�2�1 Fehlermeldungen Uhrzeit Diese Fehlermeldungen werden im Virtuellen LCD-Display angezeigt Fehlermeldungen Uhrzeit Fehler-Code Meldung Mögliche Ursache bzw.Abhilfe keine Uhrzeit/Datum Uhrzeit und Datum einstellen oder Automati- gesetzt scher Zeitabgleich starten. Gleich wie Fehler 1 Bezeichnung wurde mit Firmware 3.0.2 geändert 18�2�2 Fehlermeldungen Internet Diese Fehlermeldungen werden im VLCD Display angeigt.
  • Seite 83: 18�2�3 Fehlermeldungen Portalübertragung

    Störungen 18�2�3 Fehlermeldungen Portalübertragung Fehlermeldungen Portalübertragung Fehler-Code Meldung Mögliche Ursache bzw. Abhilfe Konnte Server-Adresse Die Zugangsart wurde nicht konfiguriert. Es nicht auflösen wird ein extra DNS-Server benötigt. Es wurde ein falscher Server eingetragen. Die Netz- werkverbindung wurde unterbrochen oder konnte nicht hergestellt werden. Kann Socket nicht öffnen Mögliche Ursachen: Unbekannt.
  • Seite 84: Reinigung Und Pflege

    Reinigung und Pflege 19 Reinigung und Pflege 19�1 Reinigungshinweise Achtung! Vor der Reinigung des Geräts, dieses unbedingt von der Stromversorgung trennen! • Reinigen Sie das Gerät nur von außen mit einem trockenen, fusselfreien Tuch. • Bei starker Verschmutzung können Sie das Gerät mit einem leicht feuchten Tuch und einem handelsüblichen Haushaltsreiniger reinigen.
  • Seite 85: Entsorgung

    Der Solar-Log™ enthält elektronische Bauteile, die bei der Verbrennung oder Entsor- gung über den Hausmüll hochgiftige Substanzen freisetzen können. Den Solar-Log™ können Sie entweder über das Wertstoffzentrum (Elektroschrott) entsorgen oder an den Herstel- ler Solare Datensysteme GmbH zurücksenden. Solare Datensysteme GmbH Fuhrmannstraße 9...
  • Seite 86: Anhang

    Anhang 21 Anhang 21�1 Internet-Ports Wird der Solar-Log™ über einen Router mit dem Internet verbunden, muss sichergestellt sein, dass auf dem Rou- ter folgende Ports für den Solar-Log™ freigeschalten sind: Funktion Protokoll Port Verwendete Server Bemerkungen (ausgehend) Namensauflösung Entsprechend der...
  • Seite 87: Maße

    Maße Internet-Ports 22 Maße...
  • Seite 88: Abbildungsverzeichnis

    Abbildungsverzeichnis 23 Abbildungsverzeichnis Abb.: Solar-Log 50 ohne ausgezogene Rastnasen. Abb.: Solar-Log 50 mit ausgezogenen Rastnasen ......10 Abb.: Anschlüsse Solar-Log 50 - Oberseite ............................11 Abb.: Anschlüsse Solar-Log 50 – Unterseite ............................. 12 Abb.: Hauptmenü Solar-Log 50 ................................22 Abb.: Popup-Fenster mit Sicherheitshinweisen ..........................23 Abb.: Konfigurationsseite „Zugangskontrolle“...
  • Seite 89 Form ohne die schriftliche Genehmigung der Solare Germany Datensysteme GmbH reproduziert oder unter Verwen- Tel.: dung elektronischer Systeme verarbeitet, vervielfältigt +49 (0)7428/4089-300 info@solar-log.com oder verbreitet werden. www.solar-log.com Zuwiderhandlungen, die den o. g. Angaben widerspre- www.solarlog-web.com chen, verpflichten zu Schadensersatz. Änderungen vorbehalten.
