Solar-Log™ PRO

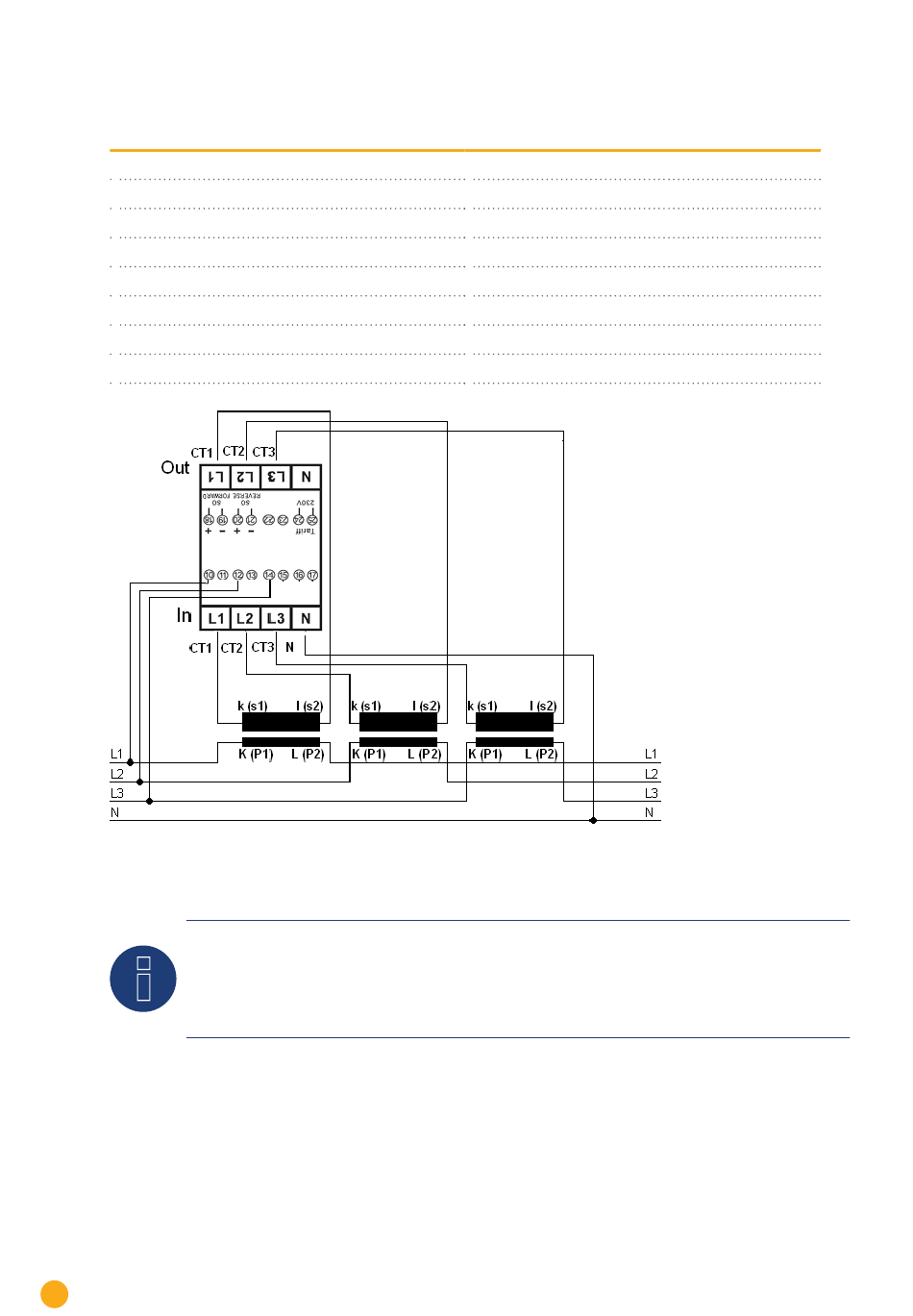

Anschlussschema
Nach Schaltungstyp 1000 (DIN 43856)
CT 1 (in) Klemme k (s1) / (out) Klemme l (s2)
CT 2 (in) Klemme k (s1) / (out) Klemme l (s2)
CT 3 (in) Klemme k (s1) / (out) Klemme l (s2)
Klemme „N"
Klemmen 18,19
Klemmen 20,21
Klemmen 22,23
Klemmen 24,25
Abb.: Pin-Belegung
Hinweis
Wir empfehlen die Anschlussleitungen für die Spannungsmessung entsprechend der örtlichen
Vorschriften und Verordnungen mit passenden Trennschalter oder Überstromschutzvorrichtungen
abzusichern.
24
10 Spannung Phase 1 (10/11 intern gebrückt)
12 Spannung Phase 2 (12/13 intern gebrückt)
14 Spannung phase 3 (14/15 intern gebrückt)
Neutralleiteranschluss „N"
S -Impulsausgang „FORWARD" (Klemme 18 = „+")
o
S -Impulsausgang „REVERSE" (Klemme 20 = „+")*
o
ModBus-Anschluss Klemme 22 -> A, 23 -> B
externe Tarifumschaltung (230V AC)
