4.3 Solar-Log™ PRO380
Auswählbar unter „Solar-Log Pro"
Übersicht
•
Kommunikationsadresse muss vergeben werden.
•
2-polige Verkabelung
•
Arbeitsschritte
• Zähler und Solar-Log™ stromlos schalten
• Zähler an Solar-Log™ verkabeln
Hinweis
Die Kommunikationsadresse ist standardmäßig auf 1 gesetzt, kann aber verändert werden,
sobald mehrere Zähler in einem RS485 BUS verwendet werden.
Max. Anzahl an Zähler: ca. 60 Zähler auf dem Bus*
Reichweite: ca. 1000m.
* Bitte beachten Sie, dass die maximale Zähleranzahl aufgrund des verwendeten Pegelwandlers, Baud-
rate und weiteren Installationsumständen variieren kann.
Es können bis zu 11 Zähler visualisiert, jedoch bis zu 60 Zähler datentechnisch ausgewertet werden.
#
Zähler an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
•
selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker
Anschlussschema
Nach Schaltungstyp 1000 (DIN 43856)
Input „L1, L2, L3"
Output „L1, L2, L3"
Klemme „N"
Klemmen 18,19
Klemmen 20,21
Klemmen 22,23
Klemmen 24,25

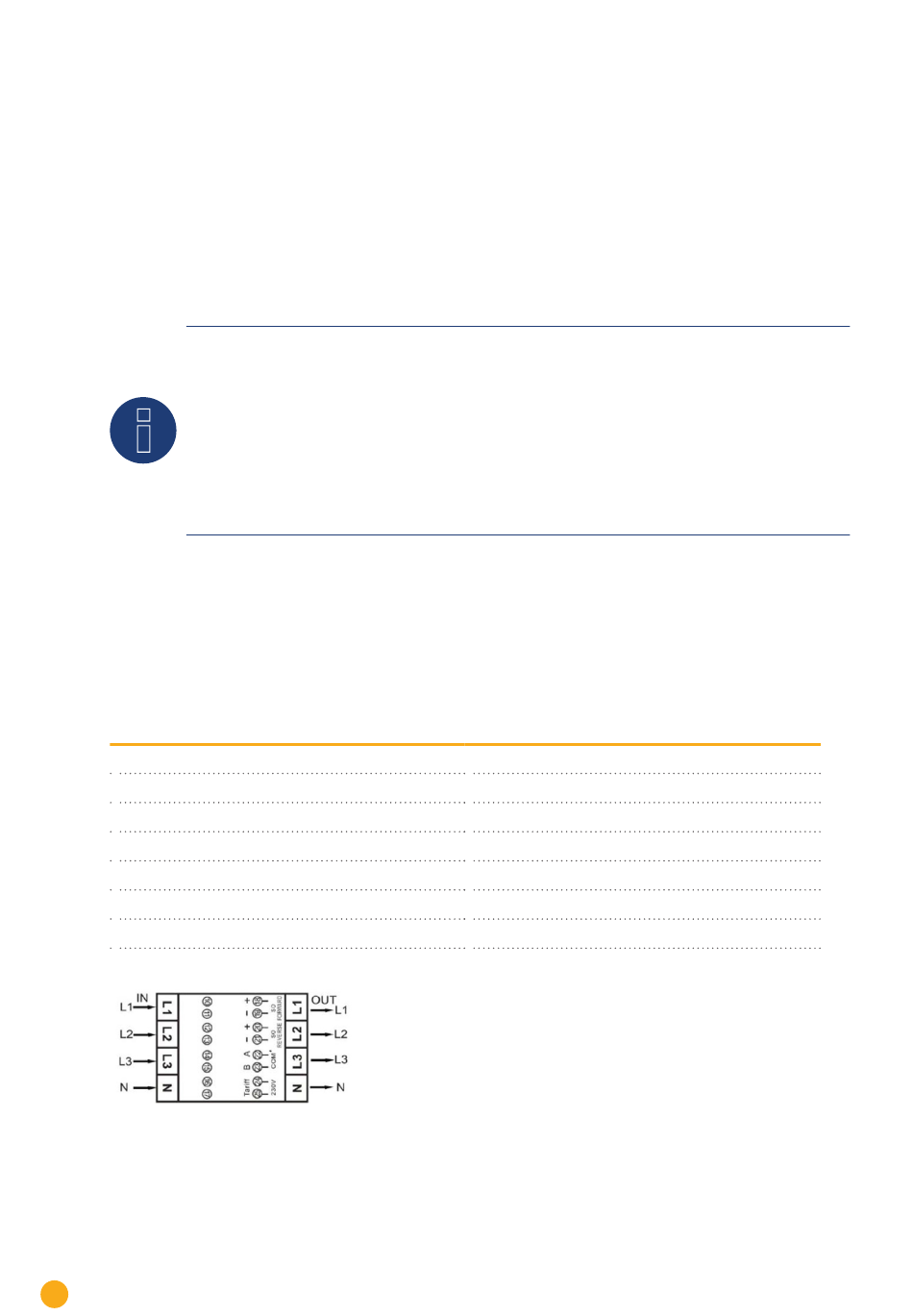

Abb.: Pin-Belegung
20
#
Zuleitungseingang Phase „L1, L2, L3"
Zuleitungsabgang Phase „L1, L2, L3"
Neutralleiteranschluss „N"
S -Impulsausgang „FORWARD" (Klemme 18 = „+")
o
S -Impulsausgang „REVERSE" (Klemme 20 = „+")*
o
ModBus-Anschluss Klemme 22 -> A, 23 -> B
externe Tarifumschaltung (230V AC)
