Allgemeines zur Verkabelung
Zähler-Anschlussmöglichkeiten mit bidirektonalen Erfassung des Gesamtver-
brauchs nur über RS485-Schnittstelle.
Erfolgt keine Leistungsbegrenzung der Erzeugung unter Berücksichtigung des Eigenverbrauchs, kann über einen
bidirektionalen Zähler die Einspeisung und der Netzbezug erfasst werden. Der Solar-Log™ kann dadurch in Verbin-
dung mit den Produktionswerten den Verbrauch ermitteln.

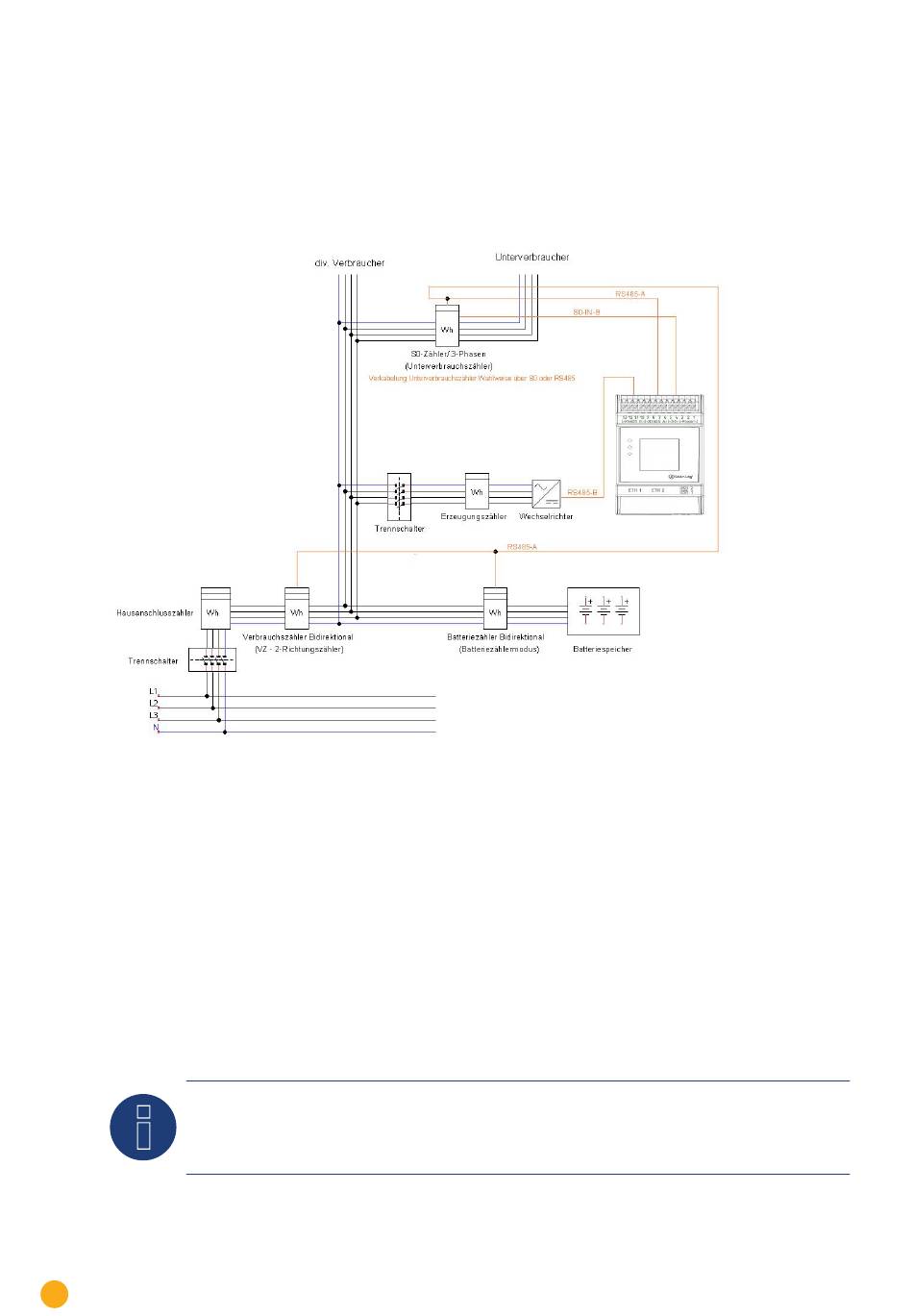

Abb: Beispiel-Stromlaufplan Eigenverbrauchserfassung - bidirektionale Messung. (Optional mit Batteriespeicher)
Hinweis zur möglichen Zählerverwendung bei Verbrauchserfassung:
•
Bidirektionaler Zähler (nur über RS485) im Betriebsmodus „Verbrauchszähler (2-Richtungszähler)":
wenn als Verbrauchszähler ein Bidirektionaler Zähler eingesetzt wird, können weitere Verbrauchszähler ledig-
lich im Modus „Unterverbrauchszähler" konfiguriert werden.
•
Einrichtungszähler (RS485 oder S0) Betriebsmodus „Verbrauchszähler":
mehrere Zähler am Solar-Log™ möglich, die zum Verbrauchswert addiert werden und weitere Zähler im Be-
triebsmodus „ Unterverbrauchszähler" möglich
•
Zähler im Betriebsmodus „ Unterverbrauchszähler" dienen zur Darstellung der Verbrauchswerte einzelner
Verbraucher. Dieser Verbrauchswert muss über Verbrauchszähler (Bidirektionaler Zähler oder Einrichtungs-
zähler) bereits im Gesamtverbrauch miterfasst sein.
Hinweis
Weitere Beispiele von Zählerkonstellationen in Verbindung mit Produktions- und Verbrauchserfassung
siehe Anhang ab Seite 53.
