Anschluss der Antenne

Schließen Sie die Antenne an den RP-SMA-Anschluss (ANT1) an. Ohne Antenne darf das Gerät
nicht betrieben werden. Zum Wechseln oder Entfernen der Antenne muss das Gerät
deswegen ausgeschaltet bzw. spannungsfrei geschaltet werden. Der 16-polige
Steckverbinder muss im Gerät korrekt einrasten.
Stellen Sie eine freie Sichtlinie zwischen Antenne und der an der konkreten
Lokalisierungsanwendung beteiligter Infrastrukturgeräte im Umkreis von mindestens 20
Metern sicher. Die Position der Antenne muss dem jeweiligen Anwendungsfall gemäß
platziert werden. Das bedeutet, dass die Antenne für eine freie 360°-Rundumsicht zu
umliegenden Infrastrukturgeräten an der höchsten Stelle und mittig auf der Längsachse des
Fahrzeugs platziert werden muss. Dadurch wird die Verarbeitung der Positionsdaten
optimiert.

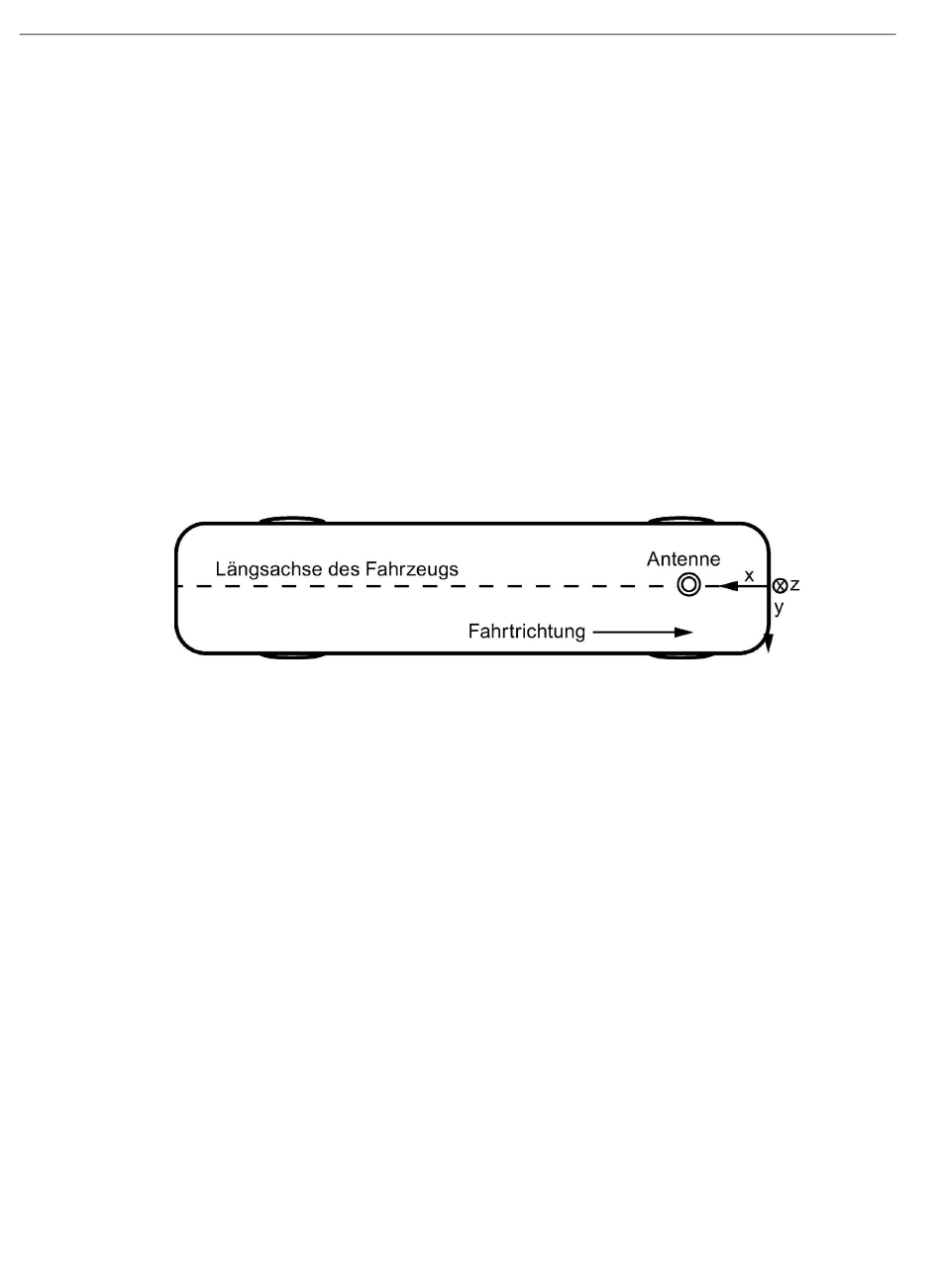

Des Weiteren ist es empfehlenswert, die Antenne für Straßenfahrzeuge im vorderen Drittel zu
platzieren. Die Werte für den Abstand zur Fahrzeugfront (x), den Abstand zur Längsachse des
Fahrzeugs (y) und die Höhe über der Fahrbahn (z) sind zu bestimmen und bei der Integration
des Transponders in Zentimetern anzugeben. Halten Sie einen Mindestabstand von 0,5 Meter
zu anderen Antennen im gleichen Frequenzband ein.

Anschluss der Versorgungsspannung und Signale

Stellen Sie sicher, dass die Verdrahtung richtig ausgeführt ist, bevor Sie das Gerät
hochfahren. Beim Anschluss der Versorgungsspannung leuchten alle LEDs 1 Sekunde auf.
Prüfen Sie, ob die Nennspannung der Versorgungsspannung mit den Werten im Kapitel
"Technische Daten (Seite 21)" übereinstimmt.
