Digitaler Ausgang

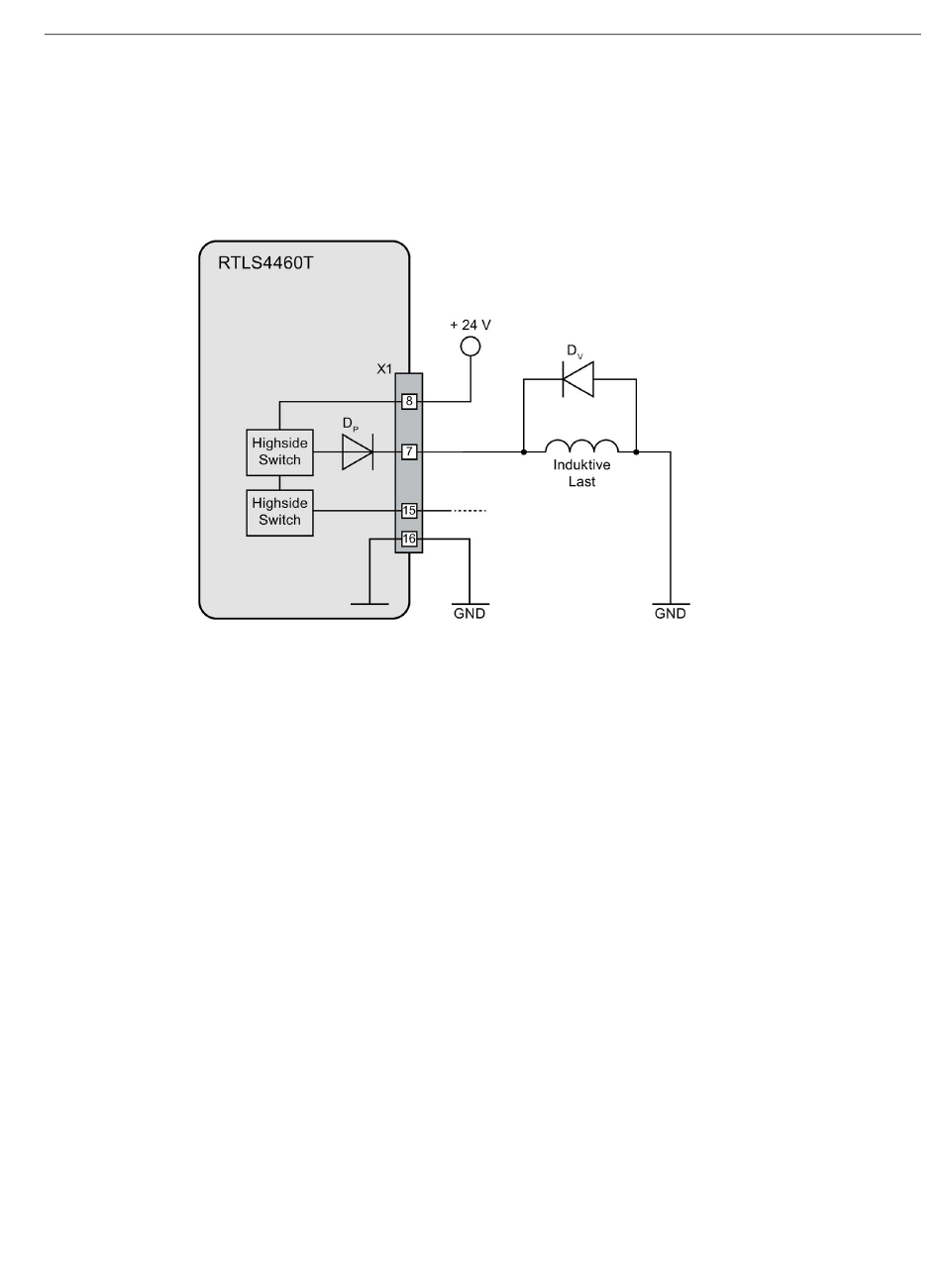

Der digitale Ausgang kann ohmsche, kapazitive und induktive Lasten schalten. Der Strom
wird automatisch auf diese Funktionen begrenzt. Beachten Sie den Wert für den maximalen
Strom im Kapitel "Technische Daten (Seite 21)". Für Induktivitäten ist eine Freilaufdiode D
erforderlich.

Digitaler Eingang - Eingangspegel und Wegeimpulssignal

Das Gerät hat 8 digitale Eingänge, 1 bis 8. Jeder hat einen Bereich von 0 bis 24 V mit einer
Impedanz von 4,7 kOhm. Die Standard-Spannungsschwellen für die Erkennung der
Eingangspegel finden Sie im Kapitel "Technische Daten (Seite 21)".
Der digitale Eingang 1 kann verwendet werden, um ein Fahrsignal bzw. Zündungssignal
anzuschließen. Dies dient dazu, den Bewegungszustand des Geräts besser zu erfassen, um
z.B. die Lokalisierung nach Abstellung des Fahrzeugs zu deaktivieren und die Signalgüte der
Abstellposition deutlich zu verbessern.
Eingang 8 unterscheidet sich dadurch, dass der Impedanzwiderstand ausgeschaltet werden
kann. In diesem Fall beträgt die Eingangsimpedanz 110 kOhm.
Die digitalen Eingänge 3 oder 8 können zur Erfassung eines Wegeimpulssignales konfiguriert
werden. Wenn dies der Fall ist, dann findet keine Übertragung des aktuellen Pegels an den
Locating Manager mehr statt. Stattdessen wird der Pegel des Signals erfasst und auftretende
Impulse ermittelt. Über diese erfassten Impulse wird festgestellt, ob sich das Fahrzeug
bewegt, wodurch die Signalgüte von Abstellpositionen verbessert werden kann. Bei
bekanntem Faktor (Impulse / m) kann ebenfalls ein Kilometerstand erfasst werden.
