3 | Montage
A
2
3
5

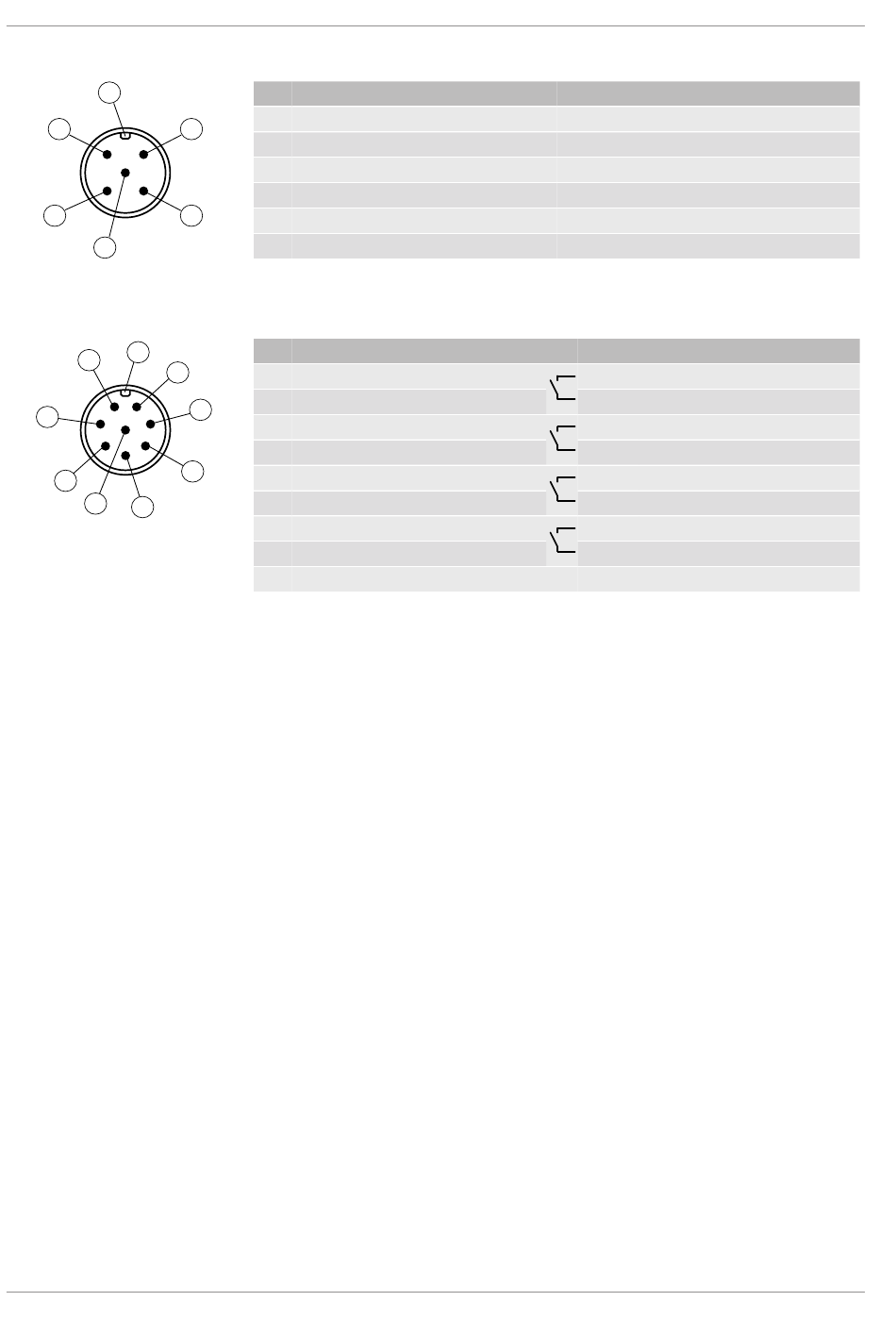

Abb. 37: M12 Stecker 5pol
A
2
1
3
4
8
5
Abb. 38: M12 Stecker 8pol
28/136

3.4.5.3 M12 Stecker 1: Modbus

Pin Signal
1 Betriebsspannung
1
2 Modbus
3 Betriebsspannung
4 Modbus
4
5 Modbus
A Codierung
3.4.5.4 M12 Stecker 2: Schaltausgänge
Pin Signal
1 Schaltausgang 1
2 Schaltausgang 1
7
3 Schaltausgang 2
4 Schaltausgang 2
6
5 Schaltausgang 3
6 Schaltausgang 3
7 Schaltausgang 4
8 Schaltausgang 4
A Codierung
FISCHER Mess- und Regeltechnik GmbH
Kabelfarbe
+ U Braun
b
BUS-D1 Weiss
- U Blau
b
BUS-D0 Schwarz
BUS-R Grau
Kabelfarbe
SP1 weiss
SP1 braun
SP2 grün
SP2 gelb
SP3 Grau
SP3 Rosa
SP4 Blau
SP4 Rot
