FISCHER PRO-LINE DD90 Betriebsanleitung

Differenzdrucktransmitter
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Modbus
II 3G Ex ec IIC T4 Gc
II 3D Ex tc IIIB T125°C Dc
Betriebsanleitung
DD90
Differenzdrucktransmitter
PRO-LINE ®
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FISCHER PRO-LINE DD90

Inhaltszusammenfassung für FISCHER PRO-LINE DD90

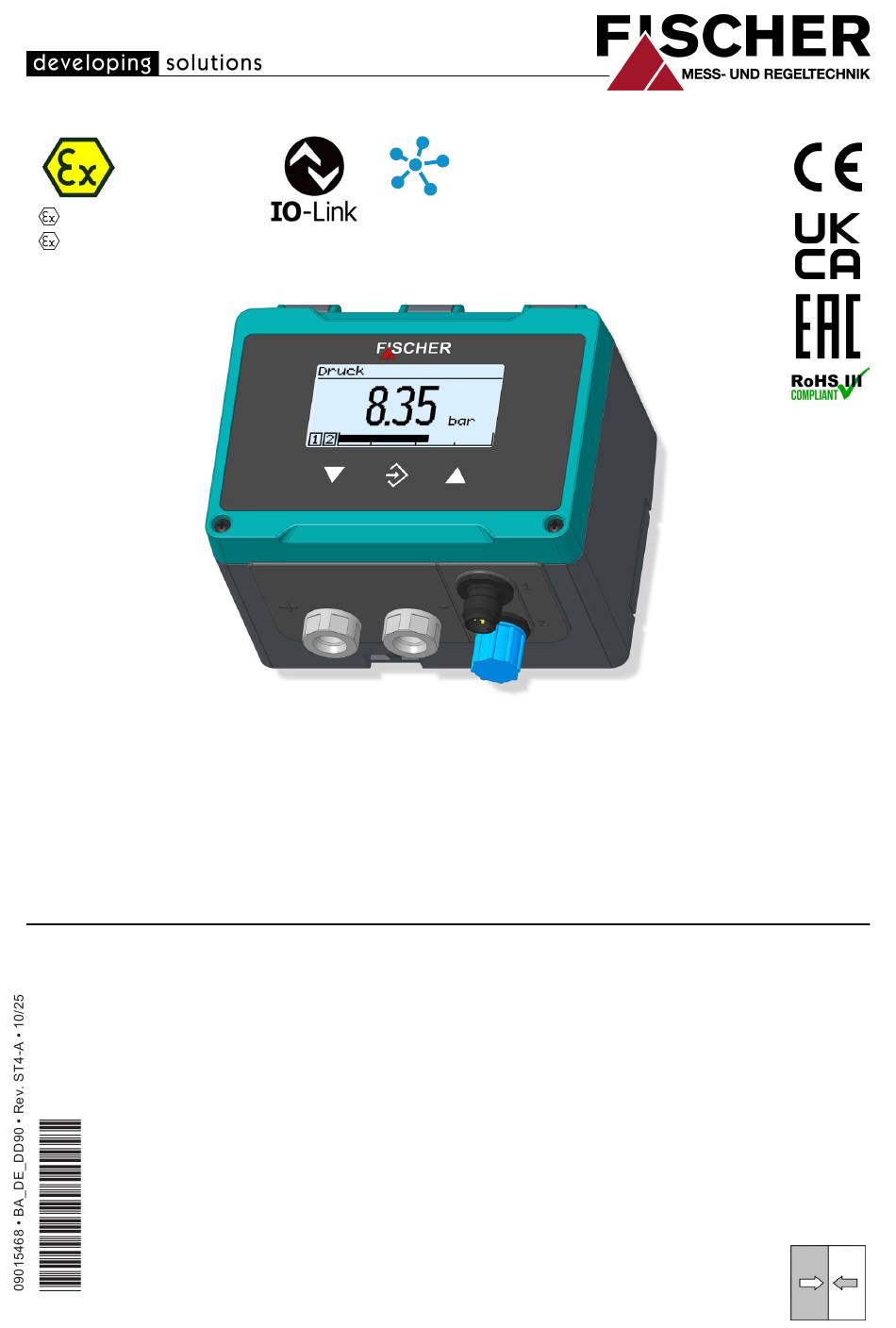

  • Seite 1 Modbus II 3G Ex ec IIC T4 Gc II 3D Ex tc IIIB T125°C Dc Betriebsanleitung DD90 Differenzdrucktransmitter PRO-LINE ®...
  • Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

  • Seite 3: Inhaltsverzeichnis

    FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise......................6 1.1 Allgemeines..........................1.2 Personalqualifikation ......................1.3 Gefahren bei Missachtung der Sicherheitshinweise .............. 1.4 Sicherheitshinweise für Betreiber und Bediener ..............1.5 Unzulässiger Umbau ......................1.6 Unzulässige Betriebsweisen ....................1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage............
  • Seite 4 Inhaltsverzeichnis FISCHER Mess- und Regeltechnik GmbH 3.4.5 Geräte mit Modbus (und 4 Schaltausgängen) ................26 3.4.5.1 Anschluss an ein bestehendes Modbus RTU Netzwerk ............26 3.4.5.2 Einspeisung der Hilfsenergie...................... 27 3.4.5.3 M12 Stecker 1: Modbus ......................28 3.4.5.4 M12 Stecker 2: Schaltausgänge ....................28 3.4.6 Geräte mit IO Link........................
  • Seite 5 FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis 6 Instandhaltung ........................115 6.1 Wartung..........................115 6.2 Transport ..........................115 6.3 Service ...........................115 6.4 Entsorgung ..........................115 7 Technische Daten ......................116 7.1 Allgemeines..........................116 7.2 Eingangsgrößen ........................117 7.3 Ausgangsgrößen ........................118 7.4 Messgenauigkeit ........................119 7.4.1 Einfluss des statischen Drucks ....................119 7.4.2 Einfluss der Umgebungstemperatur ..................

  • Seite 6: Sicherheitshinweise

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen.

  • Seite 7: Unzulässiger Umbau

    FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 Das Gerät muss außer Betrieb genommen und gegen unbeabsichtigten Betrieb gesichert werden, wenn angenommen werden muss, dass ein gefahrloser Be- trieb nicht mehr möglich ist. Gründe für diese Annahme können sein: • sichtbare Beschädigung des Gerätes •...

  • Seite 8: Symbolerklärung

    1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1.8 Symbolerklärung GEFAHR Art und Quelle der Gefahr Diese Darstellung wird verwendet um auf eine unmittelbar gefährliche Situati- on hinzuweisen, die Tod oder schwerste Körperverletzungen zur Folge haben wird (höchste Gefährdungsstufe). 1. Vermeiden Sie die Gefahr, indem Sie die geltenden Sicherheitsbestimmun- gen beachten.

  • Seite 9: Sonstige Symbole

    FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 Sonstige Symbole In dieser Tabelle wird erklärt, wie die unterschiedlichen Objekte (Menü, Para- meter, etc.) in dieser Betriebsanleitung dargestellt werden. Symbol Beschreibung Dieses Symbol zeigt an, dass der Kontakt des Schaltausgangs offen ist.

  • Seite 10: Produkt Und Funktionsbeschreibung

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2 Produkt und Funktionsbeschreibung 2.1 Lieferumfang ® • Differenzdrucktransmitter DD90 PRO-LINE • Betriebsanleitung 2.2 Bestimmungsgemäßer Gebrauch Der DD90 ist ein Differenzdrucktransmitter mit optionalem zusätzlichen Druck- messkanal zur Systemdruckmessung. Er eignet sich für Über-, Unter- und Diffe- renz-Druckmessungen für nachfolgende Medien:...

  • Seite 11: Funktionsbild

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.3 Funktionsbild Display Netzteil 24 V AC/DC þ û ÿ Schaltausgang 1 Sensor 1 Kanal 1 Differenzdruck Schaltausgang 2 Kanal 3 = K1 ○ K2 Schaltausgang 3 Sensor 2 Kanal 2...

  • Seite 12: Geräteausführungen

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.5 Geräteausführungen In der Standard-Ausführung ist das Gerät mit einem grünen Deckel und einem anthrazitfarbigen Gehäuseunterteil ausgestattet. Analog-/Schaltausgänge Modbus IO-Link Elektrischer Anschluss Prozessanschluss Schutzkappe IP65 Abb. 2: Basis Ausführungen 2.5.1 Prozessanschlüsse HINWEIS! Pneumatische Steckanschlüsse dürfen nur bis maximal 10 bar...

  • Seite 13: Elektrische Anschlüsse

    FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.5.2 Elektrische Anschlüsse Ausführung: Standard 1-Kanal 2-Kanal Stecker 1 Hilfsenergie Ausgangssignal Stecker 2 Schaltausgänge Modbus ohne Schaltausgänge Modbus mit Schaltausgängen Stecker 1 Stecker 1 Modbus IN Modbus Stecker 2 Stecker 2 Modbus OUT Schaltausgänge...

  • Seite 14: Typenschild

    2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2.5.4 Typenschild 1 Kanal Type Pmax II 3G Ex nA IIC T4 Gc Para # II 3D Ex tc IIIB T125°C Dc -20°C ≤ Tamb ≤ 60°C Silicone free Made in Germany...

  • Seite 15: Montage

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3 Montage 3.1 Allgemeines Das Gerät ist für den Aufbau auf Montageplatten oder ebenen Wandflächen vorgesehen. Zu diesem Zweck wird eine vormontierte 35 mm Montageschiene aus Kunststoff mitgeliefert. Die Befestigungsschrauben sind nicht im Lieferum- fang enthalten.

  • Seite 16: Prozessanschluss

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.3 Prozessanschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes müssen die Leitungen drucklos sein. • Das Gerät ist durch geeignete Maßnahmen vor Druckstößen zu sichern. • Prüfen Sie die Eignung des Gerätes für das zu messende Medium.

  • Seite 17: Schneidringverschraubungen

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.3.2 Schneidringverschraubungen w Bei Schneidringverschraubungen kann eine nicht fachgerechte Montage der Druckleitungen aufgrund der wirkenden Kräfte zu einer Zerstörung der Wechselplatte führen. w Die Schneidringverschraubung darf nicht in einem Arbeitsgang am Gerät montiert werden.

  • Seite 18: Elektroanschluss

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4 Elektroanschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes sind die nationalen und internationalen elek- trotechnischen Regeln zu beachten. • Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen.

  • Seite 19: Geräte Nur Mit Schaltausgängen

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.2 Geräte nur mit Schaltausgängen 3.4.2.1 Schaltung Das Gerät wird wie nachfolgend beschrieben angeschlossen. Die zulässige Be- lastung/Bürde ist in den technischen Daten aufgeführt. Der Anschluss erfolgt mit einem konfektionierten Sensoranschlusskabel (s. Zubehör). Alternativ kann auch eine konfektionierbare M12 Kupplung verwendet werden.

  • Seite 20: M12 Stecker 1: Hilfsenergie

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.2.2 M12 Stecker 1: Hilfsenergie 1 Kanal Ausführung Pin Signal Kabelfarbe 1 Betriebsspannung Braun 2 Unbenutzt Weiss 3 Betriebsspannung Blau 4 Unbenutzt Schwarz 5 Unbenutzt Grau A Codierung Abb. 15: M12 Stecker 5pol + Brücke...

  • Seite 21: Geräte Mit Schalt- Und Analogausgängen

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.3 Geräte mit Schalt- und Analogausgängen 3.4.3.1 Schaltung Das Gerät wird in 3-Leiterschaltung wie nachfolgend beschrieben angeschlos- sen. Die zulässige Belastung/Bürde ist in den technischen Daten aufgeführt. Der Anschluss erfolgt mit einem konfektionierten Sensoranschlusskabel (s. Zu- behör).

  • Seite 22: M12 Stecker 1: Hilfsenergie Und Analogausgang

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.3.2 M12 Stecker 1: Hilfsenergie und Analogausgang 1 Kanal Ausführung Pin Signal Kabelfarbe 1 Betriebsspannung Braun 2 Analogausgang 1 -AOut1 Weiss 3 Betriebsspannung Blau 4 Analogausgang 1 +AOut1 Schwarz 5 Unbenutzt Grau A Codierung Abb. 21: M12 Stecker 5pol +...

  • Seite 23: Geräte Mit Modbus (Ohne Schaltausgänge)

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.4 Geräte mit Modbus (ohne Schaltausgänge) GEFAHR Hilfsenergie für ATEX Geräte Bei der Wahl der Stromversorgung ist zu berücksichtigen, dass diese eine po- tentielle Zündquelle darstellen kann. Ergreifen Sie geeignete Schutzmaßnahmen um diese Gefahr abzuwenden.

  • Seite 24: Einspeisung Der Hilfsenergie

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.4.2 Einspeisung der Hilfsenergie Die folgenden Darstellungen sollen das Prinzip der Spannungsversorgung des DD90 im Modbus Netzwerk erläutern. Die Einspeisungsknoten sind jedoch nicht Teil des Lieferumfangs und müssen vom Betreiber selbst aufgebaut werden.

  • Seite 25: M12 Stecker 1: Modbus In

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.4.3 M12 Stecker 1: Modbus IN Pin Signal Kabelfarbe 1 Betriebsspannung Braun 2 Modbus BUS-D1 Weiss 3 Betriebsspannung Blau 4 Modbus BUS-D0 Schwarz 5 Modbus BUS-R Grau A Codierung Abb. 30: M12 Stecker 5pol 3.4.4.4 M12 Stecker 2: Modbus OUT...

  • Seite 26: Geräte Mit Modbus (Und 4 Schaltausgängen)

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.5 Geräte mit Modbus (und 4 Schaltausgängen) GEFAHR Hilfsenergie für ATEX Geräte Bei der Wahl der Stromversorgung ist zu berücksichtigen, dass diese eine po- tentielle Zündquelle darstellen kann. Ergreifen Sie geeignete Schutzmaßnahmen um diese Gefahr abzuwenden.

  • Seite 27: Einspeisung Der Hilfsenergie

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.5.2 Einspeisung der Hilfsenergie Die folgenden Darstellungen sollen das Prinzip der Spannungsversorgung des DD90 im Modbus Netzwerk erläutern. Die Einspeisungsknoten sind jedoch nicht Teil des Lieferumfangs und müssen vom Betreiber selbst aufgebaut werden.

  • Seite 28: M12 Stecker 1: Modbus

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.5.3 M12 Stecker 1: Modbus Pin Signal Kabelfarbe 1 Betriebsspannung Braun 2 Modbus BUS-D1 Weiss 3 Betriebsspannung Blau 4 Modbus BUS-D0 Schwarz 5 Modbus BUS-R Grau A Codierung Abb. 37: M12 Stecker 5pol 3.4.5.4 M12 Stecker 2: Schaltausgänge...

  • Seite 29: Geräte Mit Io Link

    FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.4.6 Geräte mit IO Link 3.4.6.1 M12 Stecker 1: IO Link Die Versorgung über den IO-Link (Class A) ist auf 200 mA begrenzt. Anschlussbelegung M12-4 Class A IO-Link Abb. 40: I/O Link Pos. Beschreibung Kabelfarbe Abb. 39: M12 Stecker 4pol...

  • Seite 30: Usb Anschluss

    3 | Montage FISCHER Mess- und Regeltechnik GmbH 3.4.7 USB Anschluss GEFAHR Öffnen des Gehäuses bei ATEX Geräten ATEX Geräte dürfen unter keinen Umständen innerhalb des explosionsgefähr- deten Bereiches geöffnet werden. Im Inneren des Gehäuses befindet sich ein Micro USB Anschluss für einen USB Stick.

  • Seite 31: Inbetriebnahme

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4 Inbetriebnahme WARNUNG Betrieb in explosionsgefährdeten Bereichen Bei Betrieb in explosionsgefährdeten Bereichen sind die Kontrollen gemäß den geltenden nationalen und internationalen Verordnungen und Richtlinien für das Errichten und Betreiben elektrischer Anlagen in explosionsgefährdeten Berei- chen durchzuführen.

  • Seite 32: Messwertanzeige

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.2.1 Messwertanzeige Abhängig von der Geräteausführung gibt es unterschiedliche Darstellungsvari- antenfür die Messwertanzeige. 4.2.1.1 1 Kanal Ausführung Messwertanzeige Bezeichnung Messstelle 1 P a 8 .35 Einheit Schaltausgang Bargraphanzeige Abb. 43: Messwertanzeige (1 Kanal) 4.2.1.2 2 Kanal Ausführung...

  • Seite 33: Hintergrundbeleuchtung

    FISCHER Mess- und Regeltechnik GmbH Inbetriebnahme | 4 4.2.1.4 Hintergrundbeleuchtung Die LC-Anzeige ist mit einer RGB Hintergrundbeleuchtung ausgestattet. Dies ermöglicht es, für die Messwertanzeige verschiedenfarbige Hintergründe zu er- zeugen. Des Weiteren können sogenannte Farbwechsel parametriert werden, die dazu dienen Grenzwertüberschreitungen zu signalisieren.

  • Seite 34: Setup

    4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4.3 Setup Das Messgerät wird vollständig konfiguriert ausgeliefert. Dennoch können alle Parameter direkt vor Ort über die Tastatur angepasst werden. Optional kann ei- ne Parametrierung aber auch am PC mit der Software inTouch© erstellt und über die USB Schnittstelle an das Gerät übertragen werden.

  • Seite 35: Bedienung

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5 Bedienung 5.1 Erste Schritte 5.1.1 Passwörter HINWEIS Öffentlich zugängliche Passwörter Durch die Veröffentlichung der Passwörter in dieser Betriebsanleitung ist die Parametrierung für jedermann zugänglich. Im Rahmen der Sicherheit ist es für den Betreiber der Anlage unbedingt notwendig für alle Benutzer-Typen neue...

  • Seite 36: Menübaum

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.1.3 Menübaum HINWEIS! Der Menübaum ist für Geräte mit zwei Kanälen und zwei Schalt- punkten dargestellt. Bei Geräten mit nur einem Kanal entfallen die Para- meter für den zweiten und dritten Kanal. [0] Hauptmenü...
  • Seite 37 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 [1.1] Kanal 1 (Differenzdruck) Level Parametrierung Kanal 1 Modus K1 Linear Durchfluss Tabelle Volumenstrom Lineare Funktion Messung K1 Messber. K1 Einheit [1.1.1] Messber. K1 Anfang Messber. K1 Ende Dämpfung K1 Offset K1...
  • Seite 38 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH [1.1.2] Kennlinie K1 HINWEIS! Die Parameterliste der Menüerweiterung (Kennlinie K1) ist vom Wert des Parameters Modus K1 abhängig. (1) Modus K1 = Linear Level Parametrierung Kanal 1 Modus K1 Messung K1 Kennlinie K1 entfällt...
  • Seite 39 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 (3) Modus K1 = Tabelle Level Parametrierung Kanal 1 Modus K1 Messung K1 Kennlinie K1 Anzeige K1 Einheit Defaultwert Tabelle K1 Anz. Wertepaare 02 ... 30 Wertebereich Eingangswert 1 Wertepaar Anzeigewert 1...
  • Seite 40 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH (5) Modus K1 = Lineare Funktion Level Parametrierung Kanal 1 Modus K1 Messung K1 Kennlinie K1 Anzeige K1 Einheit 1 ... 5 Zeichen Wertebereich Anzeige K1 Anfang Anzeige K1 Ende Steigung K1...
  • Seite 41 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 [1.2] Kanal 2 (Systemdruck) Level Parametrierung Kanal 1 Kanal 2 Messung K2 Messber. K2 Einheit [1.2.1] Messber. K2 Anfang Messber. K2 Ende Dämpfung K2 Offset K2 Nullpunktfenster K2 Begrenzung K2 Zahlenformat K2 ±123456...
  • Seite 42 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH [1.2.2] Farbwechsel K2 Level Kanal 2 Farbwechsel K2 Farbw. K2 rot-grün Farbw. K2 grün-rot Farbw. K2 rot-gelb Farbw. K2 gelb-grün Farbw. K2 grün-gelb Farbw. K2 gelb-rot Farbw. K2 Hysterese Farbw. K2 Verz. ein Farbw.
  • Seite 43 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 [1.3] Kanal 3 (Virtueller Kanal) Level Parametrierung Kanal 1 Kanal 2 Kanal 3 Modus K3 inaktiv Differenz + Durchfluss + Tabelle Messung K3 Messber. K3 Einheit [1.3.1] Messber. K3 Anfang Messber. K3 Ende Dämpfung K3...
  • Seite 44 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH [1.3.2] Kennlinie K3 HINWEIS! Die Parameterliste der Menüerweiterung (Kennlinie K3) ist vom Wert des Parameters Modus K3 abhängig. (1) Modus K3 = Inaktiv Level Parametrierung Kanal 1 Kanal 2 Kanal 3 Modus K3...
  • Seite 45 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 (4) Modus K3 = +Tabelle Level Parametrierung Kanal 1 Kanal 2 Kanal 3 Modus K3 Messung K3 Kennlinie K3 Anzeige K3 Einheit Defaultwert Tabelle K3 Anz. Wertepaare 02 ... 30 Wertebereich Eingangswert 1...
  • Seite 46 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH [1.4] Analogausgang Level Parametrierung Kanal 1 Kanal 2 Kanal 3 Analogausgang Ausgang 1 Typ Ausgang 1 Zuord. Ausgang 2 Typ Anmerkung: nur für Geräte mit 2 Kanälen Ausgang 2 Zuord. Begrenzung I min.
  • Seite 47 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 [1.6] Anzeige Level Parametrierung Kanal 1 Kanal 2 Kanal 3 Analogausgang Schaltausgang Anzeige [1.5.1] Sprache Bezeichnung Messwertanzeige Kanal 1 Anmerkung: Bei Geräten mit 3 Kanälen kommt Kanal 3 hinzu.. Kanal 2 Alle Kanäle Farbw.zuordnung...
  • Seite 48 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH [3] Info Level Messwertanzeige Login Parametrierung Info Gerät Version Kanal 1 Kanal 2 Analogausgang Schaltausgang Modbus RTU nur bei Geräten mit Modbus IO-Link nur bei Geräten mit IO-Link Service [4] Service Level...

  • Seite 49: Navigation Im Menübaum

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.4 Navigation im Menübaum Durch Betätigung der Taste û gelangt man von der Messwertanzeige in das Hauptmenü. Messstelle 1 P a 8 , . 35 û P a 2 1 Login Parametrierung...
  • Seite 50 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Level 0 Login û Parametrierung Info Service Level 1 Parametrierung Kanal 1 Menü Kanal 2 Kanal 3 Analogausgang Abb. 49: Seitwärts ins Untermenü (Level 1) Zurück Zum Verlassen des Menüs muss der Cursor zum Menüpunkt manö-...

  • Seite 51: Pfadangaben

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.5 Pfadangaben Die Pfadangaben erscheinen in der ersten Zeile der Anzeige. Aus Platzgründen können keine vollständigen Pfade angezeigt werden. Der Menü Level wird durch die Anzahl der Backslash Zeichen ‚\‘ angedeutet. Wo dies nicht möglich ist wird nur der Menü-Name angezeigt.

  • Seite 52: Eingabe Von Text

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.1.6.1 Eingabe von Text Beispiel: Pfad: \Parametrierung\Anzeige\Bezeichnung \...\Bezeichnung Softkey ÿ Messstelle 1 Bearb. OK Abbr. Abb. 52: Aktion-Auswahl Bearb. mit den Tasten ÿ oder þ . Die getroffe- Selektieren Sie den Softkey ne Auswahl wird mit der Taste û bestätigt. Zur Bearbeitung öffnet sich das fol- gende Fenster.

  • Seite 53: Eingabe Von Werten

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.6.2 Eingabe von Werten Beispiel: Pfad: \Parametrierung\Kanal 1\Messung K1\Messber. K1 Anfang Messber. K1 Anfang û -100.000 mbar Bearb. OK Abbr. Cursor Messber. K1 Anfang -100.000 Grenzwert (Max.) Grenzwert (Min.) mbar -100.000 100.000...
  • Seite 54 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Zahlenüberlauf Ist auf einer Stelle die Ziffer 9 eingestellt und betätigt man die Taste þ erneut, so findet ein Zahlenüberlauf statt. Im aufgeführten Beispiel wird der Wert von 29 auf 30 hochgezählt. Indem man die Taste þ festhält (Repeat) läuft der Wert wie bei einem Zähler langsam hoch.

  • Seite 55: Auswahl Von Optionen

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.1.6.3 Auswahl von Optionen Beispiel: Pfad: \Parametrierung\Kanal 2\Messung K2\Messber.K2 Einheit Messber. K2 Einheit ÿ mbar Messber. K2 Einheit û mbar Abb. 58: Eingabe von Optionen Der Cursor wird mit den Tasten ÿ und þ bewegt. Es kann von den angebote- nen Optionen nur eine einzige gewählt werden.

  • Seite 56: Hauptmenü

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2 Hauptmenü Pfad: \ Level: 0 Durch Betätigung der Taste û gelangt man vom Betriebs-Modus in den Para- metrier-Modus. Angezeigt wird das Hauptmenü. Bargraphanzeige und die An- zeige der Schaltausgänge sind weiterhin sichtbar.

  • Seite 57: Login

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.1 Login Pfad: \Login Level: 1 Benutzer, die nicht angemeldet sind haben nur Zugriff auf das Info-Menü. Um Zugang zur Parametrierung zu erhalten muss zwingend eine Anmeldung erfol- gen. \Login Anmelden Timeout Benutzer verwalten Passw.

  • Seite 58: Anmelden/Abmelden

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.1.1 Anmelden/Abmelden Pfad:\Login\Anmelden Level: 2 Die Anmeldung erfolgt durch Eingabe eines Zahlenwertes. Nach der Eingabe des korrekten Passworts sind die Menüs, auf die der Benutzer ein Zugriffsrecht besitzt, entsperrt. \Login Anmelden û...

  • Seite 59: Timeout

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.1.2 Timeout Pfad: \Login\Timeout Level: 2 Wenn das Gerät in den Parametriermodus geschaltet wurde und kein Tasten- druck erfolgt schaltet das Gerät nach Ablauf einer definierten Zeitspanne in den Timeout Betriebsmodus zurück. Mit dem Parameter wird diese Zeitspanne festgelegt.
  • Seite 60 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.1.3.1 Benutzer 1 Pfad: \Login\Benutzer Verwalten\Benutzer 1 Level: 3 \...\...\Benutzer 1 Benutzer 1 aktiv Benutzer 1 Passw. Benutzer 1 Rechte Zurück Abb. 64: Benutzer 1 Menüname Beschreibung Benutzer 1 aktiv Mit diesem Parameter kann der Benut- zer aktiviert werden.
  • Seite 61 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.1.3.1.1 Benutzer 1 Rechte Pfad: \Login\Benutzer Verwalten\Benutzer 1\Benutzer 1 Rechte Level: 4 Benutzer 1 Rechte Parametr. anzeigen Parametr. bearb. Refrenzmodus Firmware-Update Abb. 65: Benutzer 1 Rechte Menüname Beschreibung Parametr. anzeigen Mit diesem Parameter wird das Lese- recht vergeben.
  • Seite 62 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.1.3.2 Administrator Pfad: \Login\Benutzer Verwalten\Administrator Level: 3 \...\...\Administrator Admin.Passw. Zurück Abb. 66: Administrator Admin.Passw. Mit dem Parameter wird das Passwort für den Administrator vergeben. Der Administrator hat uneingeschränkten Zugang zu allen Menüs und Parametern.

  • Seite 63: Passwörter Zurücksetzen

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.1.4 Passwörter zurücksetzen Pfad: \Login\Passw. zurücks. Level: 2 \Login Abmelden Timeout û Benutzer verwalten Passw. zurücks. Passwörter auf Standardwerte û setzen? Abbr. Abb. 67: Passwörter zurücksetzen Es werden sämtliche Passwörter auf den Standardwert 000 gesetzt. Diese Akti- on kann nur durch den Administrator durchgeführt werden.

  • Seite 64: Parametrierung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2 Parametrierung Die Parametrierung des Geräts kann mit der inTouch® Software auch am PC erfolgen. Der fertige Parametersatz wird anschließend über die USB Schnittstel- le an das Gerät übertragen. WARNUNG Parametrierung in explosionsgefährdeten Bereichen Das Gehäuse darf nicht innerhalb des ATEX Bereichs geöffnet werden.
  • Seite 65 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Eine Übersicht über die verschiedenen Parameter und deren Zusammenspiel bietet die nachfolgende Grafik. Digitale Schnittstellen sind nicht berücksichtigt. Modus K1 Messung K1 Kennlinie K1 Anzeige Differenzdruck Signalverarbeitung Analogausgang Messung K2 Zuordnung Schaltausgang...
  • Seite 66 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1 Kanal 1 Pfad: \Parametrierung\Kanal 1 Level: 2 \...\Kanal 1 Modus K1 Messung K1 Zahlenformat K1 Farbwechsel K1 Abb. 70: Kanal 1 Menüname Beschreibung Modus K1 Mit diesem Menü können festgelegte Funktionen für den Messkanal gewählt werden.
  • Seite 67 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.1 Modus K1 Pfad: \Parametrierung\Kanal 1\Modus K1 Level: 3 \...\...\Modus K1 Optionsfeld Linear Durchfluss Tabelle Volumenstrom Abb. 71: Modus K1 In diesem Menü können verschiedene Betriebsmodi für die Differenzdruckmes- sung (Kanal 1) ausgewählt werden. Der jeweils ausgewählte Modus wird durch das Optionsfeld angezeigt.
  • Seite 68 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.2 Messung K1 Pfad: \Parametrierung\Kanal 1\Messung K1 Level: 3 \...\...\Messung K1 Messber. K1 Einheit Messber. K1 Anfgang Messber. K1 Ende Dämpfung K1 Abb. 72: Messung K1 In diesem Menü wird der lineare Eingangsbereich unabhängig vom eingestell- ten Betriebsmodus parametriert.

  • Seite 69: Messbereich K1 Einheit

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.2.1 Messbereich K1 Einheit Pfad: \Parametrierung\Kanal 1\Messung K1\Messber. K1 Einheit Level: 4 Messber. K1 Einheit mbar Abb. 73: Messber. K1 Einheit Implementierte Druck-Einheiten: Einheit Beschreibung Metrische und SI Einheiten mbar milli bar Pascal...

  • Seite 70: Messbereich K1 Anfang

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.2.2 Messbereich K1 Anfang Pfad: \Parametrierung\Kanal 1\Messung K1\Messber. K1 Anfang Level:4 Messber. K1 Anfang 0.00 mbar Bearb. Abbr. Abb. 74: Messber. K1 Anfang An dieser Stelle erfolgt die Eingabe des Anfangswertes des Messbereichs. Die- se Eingabe wirkt sich direkt auf das Ausgangssignal aus.
  • Seite 71 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.2.3 Messber. K1 Ende Pfad: \Parametrierung\Kanal 1\Messung K1\Messber. K1 Ende Level: 4 Messber. K1 Ende 1000.00 mbar Bearb. Abbr. Abb. 76: Messber. K1 Ende An dieser Stelle erfolgt die Eingabe des Endwertes des Messbereichs. Der Wertebereich und dessen Grenzen werden automatisch angezeigt.
  • Seite 72 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.2.5 Offset K1 Pfad: \Parametrierung\Kanal 1\Messung K1\Offset K1 Level: 4 \...\...\...\Offset K1 0.000 mbar aktueller Messwert Bearb. Abbr. 0.087 mbar Abb. 78: Offset K1 Zeigt die Messwertanzeige im Nullpunkt einen abweichenden Wert an, so kann...
  • Seite 73 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.2.6 Nullpunktfenster K1 Pfad: \Pfad: \Parametrierung\Kanal 1\Messung K1\Nullpunktfenster K1 Level: 4 Nullpunktfenster K1 0.000 mbar Bearb. Abbr. Abb. 80: Nullpunktfenster K1 Im Normalbetrieb stört eine unruhige Anzeige für gewöhnlich nicht, wohl aber im ruhenden Zustand, wenn man einen Messwert von Null erwartet. Genau da- Nullpunktfenster K1 für dient der Parameter...

  • Seite 74: Begrenzung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.2.7 Begrenzung Pfad: \Parametrierung\Kanal 1\Messung K1 Level: 3 \...\...\Messung K1 Dämpfung K1 Offset K1 Nullpunktfenster K1 Begrenzung K1 Abb. 82: Begrenzung K1 Mit dieser Eigenschaft kann die Messwertanzeige auf den mit den Parametern Messber.

  • Seite 75: Kennlinie K1 (Menüerweiterung)

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.3 Kennlinie K1 (Menüerweiterung) Das Menü ändert sich abhängig vom eingestellten Betriebsmodus des Messka- nals. HINWEIS! Die Menüerweiterung entfällt für Geräte, beim denen der Para- meter Modus auf den Wert linear gesetzt wurde.
  • Seite 76 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.3.2 Kennlinie K1 (Tabelle) Pfad: \Parametrierung\Kanal 1\Kennlinie K1 Level: 3 \...\...\Kennlinie K1 Anzeige K1 Einheit Tabelle K1 Zurück Abb. 84: Kennlinie K1 (Tabelle) Menüname Beschreibung Anzeige K1 Einheit Mit diesem Parameter wird eine belie- bige Einheit für den Anzeigewert fest-...
  • Seite 77 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.3.2.1 Tabelle K1 Pfad: \Parametrierung\Kanal 1\Kennlinie K1\Tabelle K1 Level: 4 \...\...\Kennlinie K1 Anzeige K1 Einheit Tabelle K1 Zurück Abb. 85: Tabelle K1 Menüname Beschreibung Anz. Wertepaare Mit diesem Parameter wird die Anzahl der Wertepaare festgelegt.
  • Seite 78 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH Beispiel: Die Tabelle soll aus 7 Wertepaaren bestehen. Vom Eingangssignal soll der Bereich 20 … 80 mbar genutzt werden. Der Grundmessbereich ist 0 … 100 mbar. Die Anzeige soll im Messbereichsanfang 20 mbar und am Messbereichs- ende 80 mbar anzeigen.
  • Seite 79 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.3.3 Kennlinie K1 (Volumenstrom) Pfad: \Parametrierung\Kanal 1\Kennlinie K1 Level: 3 \...\...\Kennlinie K1 Anzeige K1 Einheit Anzeige K1 Ende K-Faktor K1 Luftdichte K1 Abb. 87: Kennlinie K1 (Volumenstrom) Menüname Beschreibung Anzeige K1 Einheit Mit diesem Parameter kann eine Ein- heit für die Anzeige eingestellt werden.

  • Seite 80: Anzeige K1 Einheit

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.3.3.1 Anzeige K1 Einheit Pfad: \Parametrierung\Kanal 1\Kennlinie K1\Anzeige K1 Einheit Level: 4 Anzeige K1 Einheit m³/h l/min Zurück Abb. 89: Anzeige K1 Einheit Es stehen folgende Einheiten zur Auswahl: Kubikmeter pro Stunde Standardwert...
  • Seite 81 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 Volumenstrommessung an der Einströmdüse saugseitige Kammer Einströmdüse Volumenstrom Kalibrierfaktor Δp: Differenzdruck ρ: Dichte c: Durchflusskoefizient D: Durchmesser Δp π q = c Δp Grundformel ρ Abb. 92: Volumenstrommessung Üblicherweise sind Ventilatoren mit einer Einströmdüse ausgestattet. Die Volu- menstrommessung besteht aus einer oder mehreren Messstellen in der Ein- strömdüse und aus einer Messstelle in der saugseitigen Kammer des Lüftungs-...

  • Seite 82: Kennlinie K1 (Lineare Funktion)

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.3.4 Kennlinie K1 (Lineare Funktion) Pfad: \Parametrierung\Kanal 1\Kennlinie K1 Level: 3 \...\...\Kennlinie K1 Anzeige K1 Einheit Anzeige K1 Anfang Anzeige K1 Ende Steigung K1 Abb. 93: Kennlinie K1 (Lineare Funktion) Menüname Beschreibung Anzeige K1 Einheit Mit diesem Parameter wird die Einheit der Durchflussmessung festgelegt.
  • Seite 83 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.4 Zahlenformat K1 Pfad: \Parametrierung\Kanal 1\Zahlenformat K1 Level: 3 \...\...\Zahlenformat K1 ±123456 ±12345.6 ±1234.56 ±123.456 Abb. 95: Zahlenformat K1 Mit diesem Menü kann die Anzahl der Nachkommastellen bestimmt werden. Es stehen alle theoretisch möglichen Varianten zur Auswahl.
  • Seite 84 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.5 Farbwechsel K1 Pfad: \Parametrierung\Kanal 1\Farbwechsel K1 Level: 3 \...\...\Farbwechsel K1 Farbw. K1 rot–grün Farbw. K1 grün–rot Farbw. K1 rot–gelb Farbw. K1 gelb–grün Abb. 96: Farbwechsel K1 In diesem Menü werden die Schaltschwellen für den Farbwechsel der Hinter- grundbeleuchtung eingestellt.
  • Seite 85 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.5.1 Farbwechsel K1 Typ:rot/grün Für diesen Farbwechsel Typ sind folgende Schaltschwellen relevant: Grundmessbereich GRÜN Abb. 97: Farbwechsel rot-grün Messber. K1 Anfang Messung K1 Siehe Menü : [} 68] Farbw.K1 rot–grün Farbw. K1 grün–rot Messber. K1 Ende Messung K1 Siehe Menü...
  • Seite 86 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.1.5.2 Farbwechsel K1 Typ: rot/gelb/grün Für diesen Farbwechsel Typ sind folgende Schaltschwellen relevant: Grundmessbereich GELB GRÜN GELB Abb. 99: Farbwechsel rot/gelb/grün Messber. K1 Anfang Messung K1 Siehe Menü : [} 68] Farbw. K1 rot–gelb Farbw.
  • Seite 87 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.5.3 Farbwechsel K1 Hysterese Pfad: \Parametrierung\Kanal 1\Farbwechsel K1\Farbw. K1 Hysterese Level: 4 Farbw. K1 Hysterese 10.000 mbar Bearb. OK Abbr. Abb. 101: Farbw. K1 Hysterese Mit diesem Parameter kann eine Hysterese für die Schaltschwellen der Farb- wechsel definiert werden.
  • Seite 88 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH (i) Untere Schaltschwellen S1 und S2 Bei einem Farbwechsel von einer höheren zu einer niedrigeren Gefahrenstufe wirkt die Hysterese mit steigendem Signal. steigendes Signal + 0,5 fallendes Signal Abb. 103: Beispiel: Hysterese S1 (ii) Obere Schaltschwellen S3 und S4 Bei einem Farbwechsel von einer niedrigeren zu einer höheren Gefahrenstufe...
  • Seite 89 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.1.5.4 Farbwechsel K1 Verzögerung ein Pfad: \Parametrierung\Kanal 1\Farbwechsel K1\Farbw. K1 Verz. ein Level: 4 Farbw. K1 Verz. ein Bearb. OK Abbr. Abb. 105: Farbwechsel K1 Verzögerung ein Die Einschaltverzögerung wirkt beim einem Wechsel von einer niedrigeren in ei- ne höhere Gefahrenstufe.

  • Seite 90: Kanal 2

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.2 Kanal 2 Pfad: \Parametrierung\Kanal 2 Level: 2 \...\Kanal 2 Modus K2 Messung K2 Zahlenformat K2 Farbwechsel K2 Abb. 108: Kanal 2 Die Parametrierung des 2. Messkanal erfolgt in gleicher Weise wie beim 1.

  • Seite 91: Kanal 3

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.3 Kanal 3 Pfad: \Parametrierung\Kanal 3 Level: 2 \...\Kanal 3 Modus K3 Messung K3 Kennlinie K3 Zahlenformat K3 Abb. 109: Kanal 3 HINWEIS! Bei dem dritten Kanal handelt es sich um einen sogenannten ‚virtuellen‘ Kanal, der mittels mathematischer Funktion aus den beiden Eingangskanälen 1 und 2 berechnet wird.
  • Seite 92 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.3.1 Modus K3 Pfad: \Parametrierung\Kanal 3\Modus K3 Level: 3 \...\...\Modus K3 Optionsfeld Inaktiv Differenz +Durchfluss +Tabelle Abb. 110: Modus K3 Parameterwert Beschreibung Inaktiv Aktiviert bzw. deaktiviert Kanal 3 Differenz Differenz der Eingangskanäle +Durchfluss Differenz der Eingangskanäle mit an-...
  • Seite 93 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.3.2 Messung K3 Pfad: \Parametrierung\Kanal 3\Messung K3 Level: 3 \...\...\Messung K3 Messber. K3 Einheit Messber. K3 Anfang Messber. K3 Ende Dämpfung. K3 Abb. 111: Messung K3 (Differenz, +Durchfluss und +Tabelle) Menüname Beschreibung Messber. K3 Einheit Mit diesem Parameter wird die Einheit des Messbereichs festgelegt.

  • Seite 94: Messbereich K3 Einheit

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.3.2.1 Messbereich K3 Einheit Pfad: \Parametrierung\Kanal 3\Messung K3\Messber. K3 Einheit Level: 4 Messber. K3 Einheit mbar Abb. 112: Messber. K3 Einheit Implementierte Druck-Einheiten: Einheit Beschreibung Metrische und SI Einheiten mbar milli bar Pascal...

  • Seite 95: Kennlinie K3 (Menüerweiterung)

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.3.3 Kennlinie K3 (Menüerweiterung) Modus K3 Das Menü ändert sich abhängig vom Parameter . Für die Parame- Inaktiv Differenz terwerte entfällt die Menüerweiterung. Kennlinie K3 (+Durchfluss) Pfad: \Parametrierung\Kanal 3\Kennlinie K3 Level: 3 \...\...\Kennlinie K3...
  • Seite 96 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.3.4 Zahlenformat K3 Pfad: \Parametrierung\Kanal 3\Zahlenformat K3 Level: 3 \...\...\Zahlenformat K3 ±123456 ±12345.6 ±1234.56 ±123.456 Abb. 116: Zahlenformat K3 Mit diesem Menü kann die Anzahl der Nachkommastellen bestimmt werden. Es stehen alle theoretisch möglichen Varianten zur Auswahl.

  • Seite 97: Analogausgang

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.4 Analogausgang HINWEIS! Geräte mit Modbus besitzen keinen Analogausgang. Daher ent- fällt dieses Menü bei diesen Geräten. Pfad: \Parametrierung\Analogausgang Level: 2 \...\Analogausgang Ausgang 1 Typ Ausgang 1 Zuord. Ausgang 2 Typ Ausgang 2 Zuord.

  • Seite 98: Ausgang 1 Typ

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.4.1 Ausgang 1 Typ Pfad: \Parametrierung\Analogausgang\Ausgang 1 Typ Level: 3 \...\...\Ausgang 1 Typ Strom 0...20 mA Strom 4...20 mA Spannung 0...10 V Spannung 2...10 V Abb. 119: Ausgang 1 Typ Für den Ausgang 1 können folgende Signale eingestellt werden:...
  • Seite 99 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.4.3 Signalgrenzen HINWEIS! Die Begrenzungsparameter gelten für beide Ausgangssignale. Das Ausgangssignal kann durch die Begrenzungsparameter eingeschränkt wer- den. Dies dient hauptsächlich dazu, Fehlermeldungen in nachgeschalteten An- lagen durch kurzzeitige Messbereichsüberschreitungen zu unterbinden. Da die Begrenzungsparameter für beide Signaltypen in gleicher Weise funktionieren,...

  • Seite 100: Schaltausgang

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.5 Schaltausgang HINWEIS! Bei Modbus Geräten ohne Schaltausgänge entfällt dieses Menü. Pfad: \Parametrierung\Schaltausgang Level: 2 \...\Schaltausgang SP1 Zuordnung SP1 Ein SP1 Aus SP1 Verzög. ein Abb. 122: Schaltausgang HINWEIS! Das Gerät verfügt je nach Ausführung über 2 oder 4 Schaltaus- gänge.
  • Seite 101 FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.5.1 SP1 Zuordnung Pfad: \Parametrierung\Schaltausgang\SP1 Zuordnung Level: 3 \...\...\SP1 Zuordnung Inaktiv Kanal 1 Kanal 2 Optionen Kanal 3 Abb. 123: SP1 Zuordnung In diesem Menü kann der Schaltpunkt einem Kanal zugeordnet oder deaktiviert werden.
  • Seite 102 5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.5.3 Schaltfunktion Die Funktion der einzelnen Parameter wird stellvertretend für alle Schaltpunkte am Beispiel von Schaltpunkt 1 erklärt. SP1 Ein SP1 Aus legt den Einschaltpunkt, den Ausschaltpunkt von Schaltausgang 1 fest. Die Werte werden in der gültigen Einheit angezeigt und eingestellt.

  • Seite 103: Anzeige

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.6 Anzeige Pfad: \Parametrierung\Anzeige Level: 2 \...\Anzeige Sprache Bezeichnung Messwertanzeige Farbw.zuordnung Abb. 127: Anzeige Menüname Beschreibung Sprache Mit diesem Menü kann die Menüspra- che gewählt werden. Bezeichnung Mit diesem Parameter kann eine Be- zeichnung für das Gerät hinterlegt wer-...

  • Seite 104: Bezeichnung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.6.1 Sprache Pfad: \Parametrierung\Anzeige\Sprache Level: 3 \...\Sprache Deutsch English Español Français Abb. 128: Sprache Parametername Sprache Deutsch Deutsche Sprache English Englische Sprache Español Spanische Sprache Français Französische Sprache Italiano Italienische Sprache Magyar Ungarische Sprache 5.2.2.6.2 Bezeichnung...

  • Seite 105: Farbwechsel Zuordnung

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.6.4 Farbwechsel Zuordnung Pfad: \Parametrierung\Anzeige\Farbw.zuordnung Level: 3 Farbw.zuordnung Kanal 1 Kanal 2 Optionen Kanal 3 Zurück Abb. 131: Farbwechsel Zuordnung In diesem Menü wird der Kanal festgelegt, der den Farbwechsel steuert. Dieser Menüpunkt wird bei 1 kanaligen Geräten nicht angezeigt.

  • Seite 106: Lcd-Beleuchtung

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.6.5 LCD Farbe Pfad: \Parametrierung\Anzeige\LCD-Farbe Level: 3 \...\...\LCD-Farbe Grün Gelb Abb. 133: LCD-Farbe Folgende Farben können für die Hintergrundbeleuchtung ausgewählt werden. Grün Gelb Blau Magenta Türkis Weiß Rot/grün Aktivierung des Farbwechsels rot/grün Rot/gelb/grün Aktivierung des Farbwechsels rot/gelb/grün...

  • Seite 107: Lcd-Kontrast

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.6.7 LCD-Kontrast Pfad: \Parametrierung\Anzeige\LCD-Kontrast Level: 3 \...\...\LCD-Kontrast Bearb. OK Abbr. Abb. 135: LCD-Kontrast Mit diesem Parameter kann der Kontrast der LC-Anzeige eingestellt werden. BA_DE_DD90 107/136...

  • Seite 108: Modbus Rtu

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.7 Modbus RTU HINWEIS! Dieses Menü steht nur bei Geräten mit einer Modbus-Schnitt- stelle zur Verfügung. Pfad: \Parametrierung\Modbus RTU Level: 2 \...\Modbus RTU Baudrate Datenformat Modbus-Adresse Byte-Reihenfolge Abb. 136: Modbus RTU Menüname Beschreibung Baudrate Mit diesem Menü...

  • Seite 109: Datenformat

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.2.7.1 Baudrate Pfad: \Parametrierung\Modbus RTU\Baudrate Level: 3 \...\...\Baudrate 2400 baud 4800 baud 9600 baud 14400 baud Abb. 137: Baudrate Baudraten Beschreibung 2400 baud Optionen für die Datenübertragung. 4800 baud 9600 baud 14400 baud...

  • Seite 110: Modbus-Adresse

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.2.7.3 Modbus-Adresse Pfad: \Parametrierung\Modbus RTU\Modbus-Adresse Level: 3 \...\...\Modbus-Adresse Bearb. OK Abbr. Abb. 139: Modbus-Adresse Es können Adressen von 1 bis 247 verwendet werden. 5.2.2.7.4 Byte-Reihenfolge Pfad: \Parametrierung\Modbus RTU\Byte-Reihenfolge Level: 3 Byte-Reihenfolge Big Endian Little Endian Zurück...

  • Seite 111: Info

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.3 Info Pfad: \Info Level: 1 \Info Gerät Version Kanal 1 Kanal 2 Abb. 141: Info In diesem Menü werden verschiedenen Information zur Konfiguration und Aus- stattung des Gerätes geliefert. Menüname Beschreibung Gerät Geräte-Typ, Seriennummer...

  • Seite 112: Service

    5 | Bedienung FISCHER Mess- und Regeltechnik GmbH 5.2.4 Service Pfad: \Service Level: 1 \Service Parametr. laden Parametr. sichern USB —▶ Parametr. Parametr. —▶ USB Abb. 142: Service Menüname Beschreibung Parametr. laden Die im Flash-Speicher des Gerätes ge- sicherte Parametrierung wird geladen.

  • Seite 113: Referenzmodus

    FISCHER Mess- und Regeltechnik GmbH Bedienung | 5 5.2.4.1 Referenzmodus [Der Referenzmodus ist ab Firmware-Version 1.45 verfügbar.] Pfad: \Service\Referenzmodus Level: 2 \...\Referenzmodus Referenzmodus Kanal 1 Kanal 2 Zurück Abb. 143: Referenzmodus Menüname Beschreibung Referenzmodus Dieser Parameter schaltet den Refe- renzmodus Ein/Aus.

  • Seite 114: Firmware-Update

    Micro USB-B Buchse Abb. 145: USB Anschluss (Abb. ähnlich) Haben Sie die Firmware auf einem USB-Stick von FISCHER erhalten, können Sie sofort mit dem Update beginnen. Liegt Ihnen das Update als ZIP-Archiv vor, entpacken Sie das Archiv ins Wurzelverzeichnis des USB-Sticks. Damit wird die passende Verzeichnisstruktur angelegt und Sie können mit dem Update begin-...

  • Seite 115: Instandhaltung

    FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 6 6 Instandhaltung 6.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •...

  • Seite 116: Technische Daten

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 7 Technische Daten 7.1 Allgemeines Allgemeine Angaben Typbezeichnung DD90 Kanal 1 Druckart Differenzdruck Messprinzip piezoelektrisch Kanal 2 Druckart Relativdruck Messprinzip piezoelektrisch Schnittstelle Modbus RTU IO-Link Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 …...

  • Seite 117: Eingangsgrößen

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 7.2 Eingangsgrößen Kanal 1 [mbar] Max. Überlast Max. Systemdruck Berstdruck einseitig beidseitig beidseitig 0 … +60 6 bar 40 bar > 70 bar 0 … +100 0 … +160 0 … +250 0 …...

  • Seite 118: Ausgangsgrößen

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 7.3 Ausgangsgrößen Analogausgänge Die Anzahl der Analogausgänge ist von der Geräteausführung abhängig. Geräteausführung 1- Kanal 2 - Kanal Anzahl der Analogausgänge Das Ausgangssignal ist durch Parametrierung einstellbar. Bei Auslieferung wer- den beide Analogausgänge auf das gleiche Signal eingestellt (s. Typenschild).

  • Seite 119: Messgenauigkeit

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 7.4 Messgenauigkeit • Die Angaben für die Messabweichung sind inkl. Linearität und Hysterese. • Alle Angaben beziehen sich auf den Grundmessbereich (siehe Typen- schild). Messabweichung < 0,5 % Wiederholbarkeit bei 20 °C <...

  • Seite 120: Einfluss Der Umgebungstemperatur

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 7.4.2 Einfluss der Umgebungstemperatur Kanal 1 Nullpunkt Spanne [mbar] [%FS/10K] [%FS/10K] 0 … +60 < 1,7 < 0,5 0 … +100 < 1,1 0 … +160 < 0,7 0 … +250 <...

  • Seite 121: Digitale Schnittstellen

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 7.5 Digitale Schnittstellen USB Schnittstelle USB On The Go Datenrate 12 Mbit/s (Full Speed) Anschluss Micro USB Typ B Kommunikation Host-/Device-Modus Modbus RTU Schnittstelle Schnittstelle RS 485 Protokoll Modbus RTU Modbus Spezifikation Application Protocol Specification V1.1b3 (April 26, 2012)

  • Seite 122: Anzeige

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 7.8 Anzeige Display Vollgrafische LC-Anzeige Auflösung 128 x 64 Pixel Hintergrundbeleuchtung Messwertanzeige 6 stellig 7.9 Konstruktiver Aufbau Prozessanschluss HINWEIS! Pneumatische Steckanschlüsse dürfen nur bis maximal 10 bar eingesetzt werden. G ⅛ Innengewinde aus Edelstahl (1.4404) Anschlusszapfen 7/16-20 UNF aus Messing Ø...

  • Seite 123: Werkstoffe

    FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 7.9.1 Werkstoffe Das Gerät ist silikonfrei, d. h. wir erklären die Abwesenheit von Silikon auf allen Oberflächen und auf sämtlichen Bauteilen und Baugruppen, die in dem Gerät verbaut sind. HINWEIS! Für Verunreinigung durch Beschädigungen der Transportverpa- ckung oder unsachgemäße Handhabung nach dem Auspacken, überneh-...

  • Seite 124: Maßbilder

    7 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 7.9.2 Maßbilder Alle Abmessungen in mm, sofern nicht anders angegeben. M12 Stecker 1 M12 Stecker 2 mit Schutzkappe Montageschiene Abb. 147: Maßbild (Standard) Erdungsanschluss Abb. 148: Maßbild (ATEX) 124/136 BA_DE_DD90...
  • Seite 125 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 7 Montageschiene Abb. 149: Montageschiene Prozessanschlüsse Gegenhalt SW17 G⅛ Basisanschluss G⅛ Innengewinde G⅛ G⅛ G⅛ SW(1) SW(1) SW(1) Pneumatischer Steckanschluss Anschlusszapfen SW(2) Schneidringverschraubung Abb. 150: Prozessanschlüsse Prozessanschluss SW(1) SW(2) G⅛ Innengewinde (Basisanschluss) Schneidringverschraubung Rohr...

  • Seite 126: Bestellkennzeichen

    8 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH 8 Bestellkennzeichen Kennzeichen Nr. 10 11 12 13 14 [1,2] Kanal 1: Messbereich Differenzdruck 0 … 60 mbar 0 … 100 mbar 0 … 160 mbar 0 … 250 mbar 0 … 400 mbar -60 …...
  • Seite 127 FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 8 [5,6] Prozessanschluss G1/8 innen , Edelstahl 1.4404 6 mm Schneidringverschraubung, Edelstahl 8 mm Schneidringverschraubung, Edelstahl Pneumatik Steckanschluss für 6/4 mm Schlauch , Messing vern. Pneumatik Steckanschluss für 8/6 mm Schlauch, Messing vern.

  • Seite 128: Zubehör

    9 | Zubehör FISCHER Mess- und Regeltechnik GmbH 9 Zubehör 9.1 Anschlusskabel M12 Bezeichnung Polzahl Länge Best. Nr. PUR Anschlusskabel (ungeschirmt) M12 Kupplung (gerade) auf Kabelende 4 polig 06401993 (abisoliert und verzinnt) 06401994 10 m 06401572 5-polig 06401995 06401996 10 m...

  • Seite 129: Messgeräte Zubehör

    FISCHER Mess- und Regeltechnik GmbH Zubehör | 9 9.5 Messgeräte Zubehör MZ1### Wassersackrohre MZ400# Kapillardrosselspule MZ410# Einstellbare Dämpfungsdrossel Das Datenblatt MZ steht auf unserer Webseite (fischermesstechnik.de) zum Download zur Verfügung). 9.6 Absperrventile DZ2300H### Dreispindel Ausgleich- und Absperrventil DZ2400H### Vierspindel Ausgleich- und Absperrventil mit Entlüftungsventil Das Datenblatt DZ23-24 steht auf unserer Webseite (fischermesstechnik.de)

  • Seite 130: 10Anhang

    10 | Anhang FISCHER Mess- und Regeltechnik GmbH 10 Anhang Abb. 151: CE_DE_DD90 130/136 BA_DE_DD90...
  • Seite 131 FISCHER Mess- und Regeltechnik GmbH Anhang | 10 Abb. 152: CE_DE_DD90_ATEX BA_DE_DD90 131/136...
  • Seite 132 10 | Anhang FISCHER Mess- und Regeltechnik GmbH Abb. 153: UKCA_DE_DD90 132/136 BA_DE_DD90...
  • Seite 133 FISCHER Mess- und Regeltechnik GmbH Anhang | 10 Abb. 154: UKCA_DE_DD90_ATEX BA_DE_DD90 133/136...
  • Seite 134 FISCHER Mess- und Regeltechnik GmbH Notizen 134/136 BA_DE_DD90...
  • Seite 135 FISCHER Mess- und Regeltechnik GmbH Notizen BA_DE_DD90 135/136...
  • Seite 136 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
