FISCHER Mess- und Regeltechnik GmbH
A
2
3
5

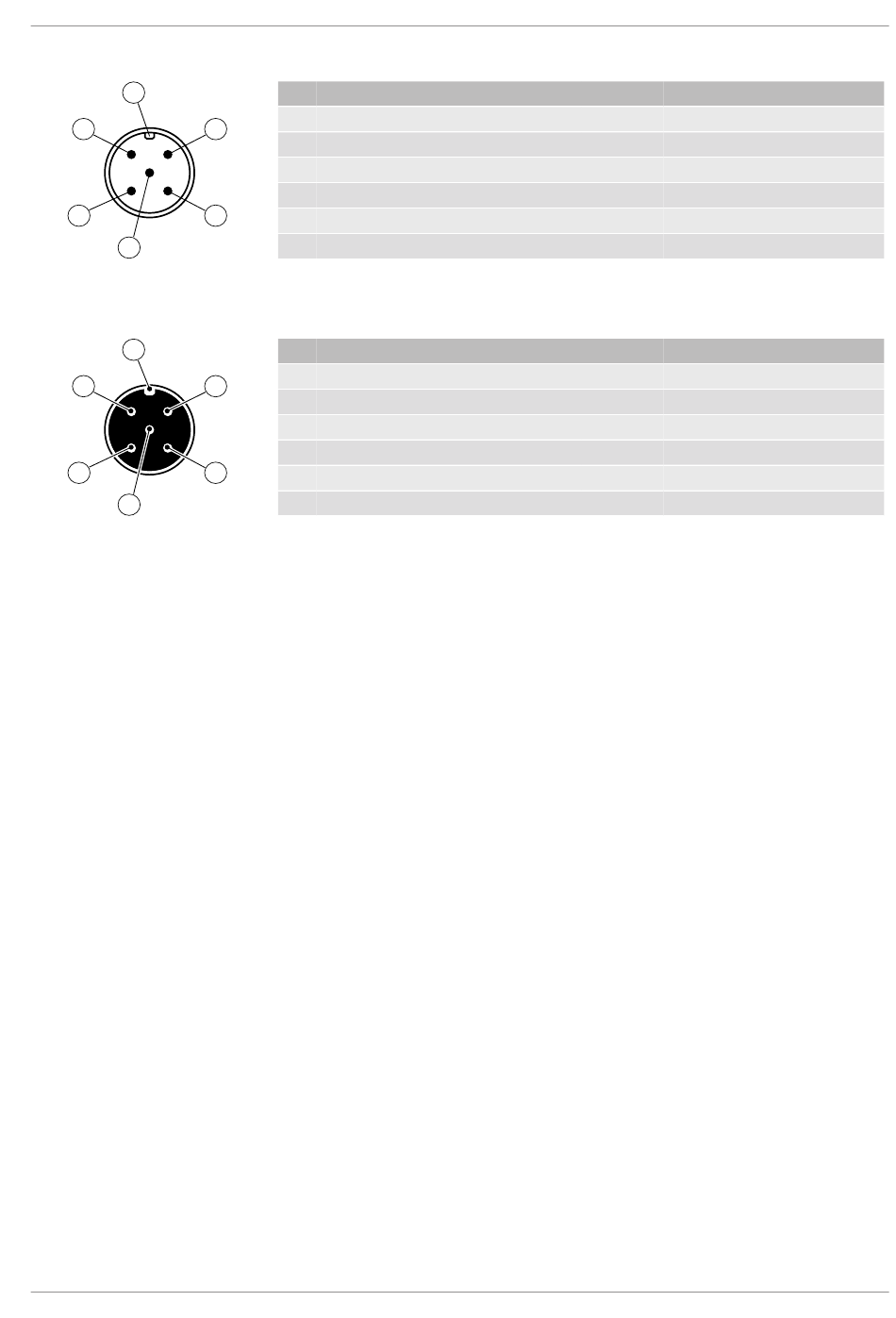

Abb. 30: M12 Stecker 5pol
A
1
4
5
Abb. 31: M12 Buchse 5pol
BA_DE_DD90

3.4.4.3 M12 Stecker 1: Modbus IN

Pin Signal
1 Betriebsspannung
1
2 Modbus
3 Betriebsspannung
4 Modbus
4
5 Modbus
A Codierung

3.4.4.4 M12 Stecker 2: Modbus OUT

Pin Signal
1 Betriebsspannung
2
2 Modbus
3 Betriebsspannung
4 Modbus
3
5 Modbus
A Codierung
Kabelfarbe
+ U Braun
b
BUS-D1 Weiss
- U Blau
b
BUS-D0 Schwarz
BUS-R Grau
Kabelfarbe
+ U Braun
b
BUS-D1 Weiss
- U Blau
b
BUS-D0 Schwarz
BUS-R Grau
Montage | 3
25/136
