5.2.2.1.5.2 Farbwechsel K1 Typ: rot/gelb/grün
Beispiel:
Rot > Gelb > Grün
86/136
Für diesen Farbwechsel Typ sind folgende Schaltschwellen relevant:
ROT
MA S1

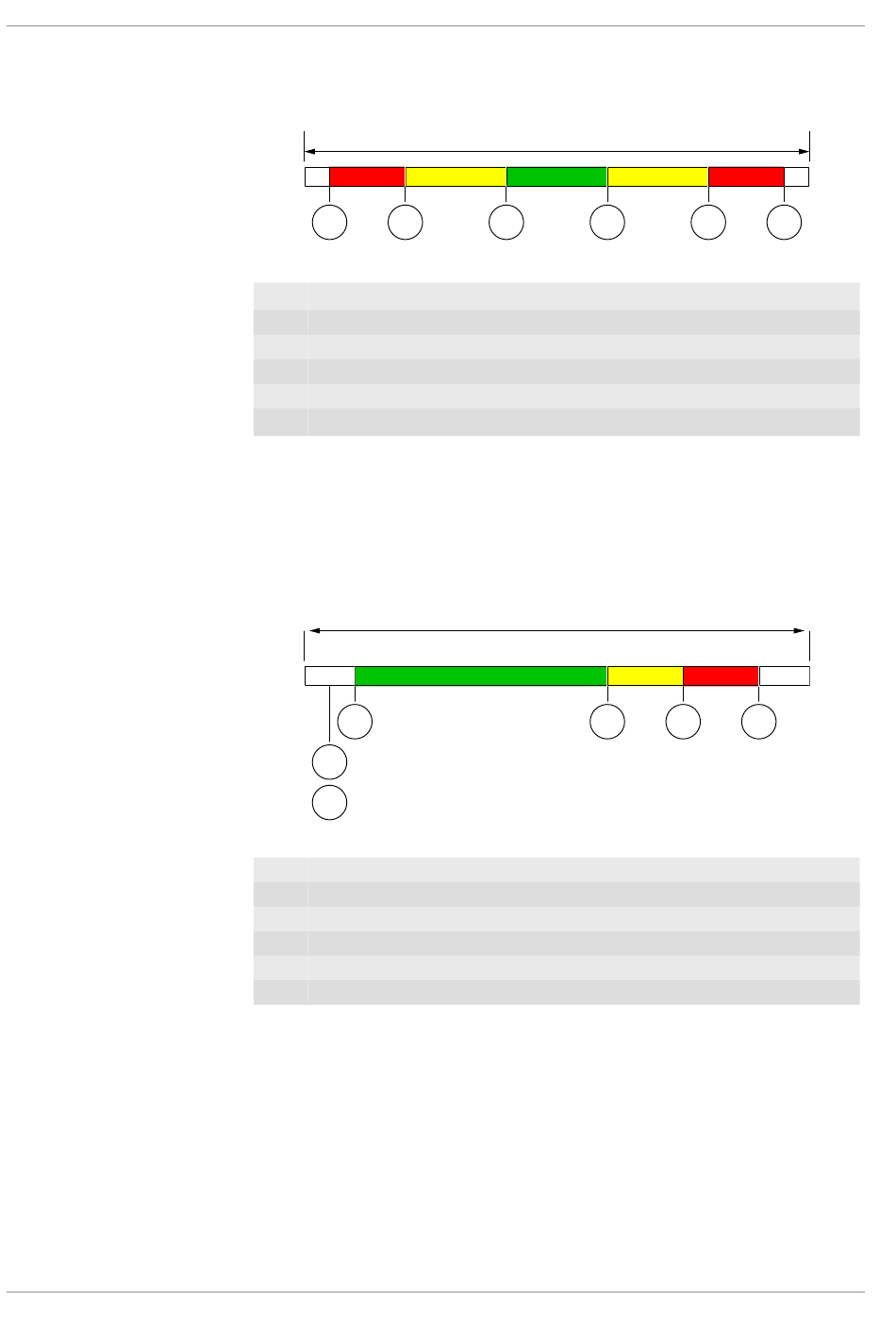

Abb. 99: Farbwechsel rot/gelb/grün
Messber. K1 Anfang
MA
Farbw. K1 rot–gelb
S1
Farbw. K1 gelb–grün
S2
Farbw. K1 grün–gelb
S3
Farbw. K1 gelb–rot
S4
Messber. K1 Ende
ME
Kanal 1: Grundmessbereich: 0 ... 100 mbar
Der Messbereich ist auf 10 ... 90 mbar festgelegt. Der grüne Bereich soll 10 ...
60 mbar betragen. Danach beginnt der kritische Bereich (gelb) bis 70 mbar.
Dort beginnt der rote Bereich, der sich bis zum Messbereichsende bei 90 mbar
erstreckt. Die unteren Farbwechsel rot-gelb und gelb-grün werden ausgeschal-
tet.
0
5 10
MA
S1
S2
Abb. 100: Beispiel Farbwechsel rot/gelb/grün
Messber. K1 Anfang
MA
Farbw.K1 rot–gelb
S1
Farbw. K1 gelb–grün
S2
Farbw. K1 grün–gelb
S3
Farbw. K1 gelb–rot
S4
Messber. K1 Ende
ME
Die unteren Farbwechsel S1 und S2 werden ‚ausgeschaltet', indem die Schwel-
lenwerte außerhalb des Messbereichs gelegt werden. Würden die Schwellen-
werte genau auf den Messbereichsanfang gelegt, so würde die Anzeige im Null-
punkt rot leuchten.
Die Ursache hierfür liegt in der Priorität der Farben. Die rote Farbe hat Priorität
vor der gelben und diese wiederum hat Priorität vor der grünen Farbe.
