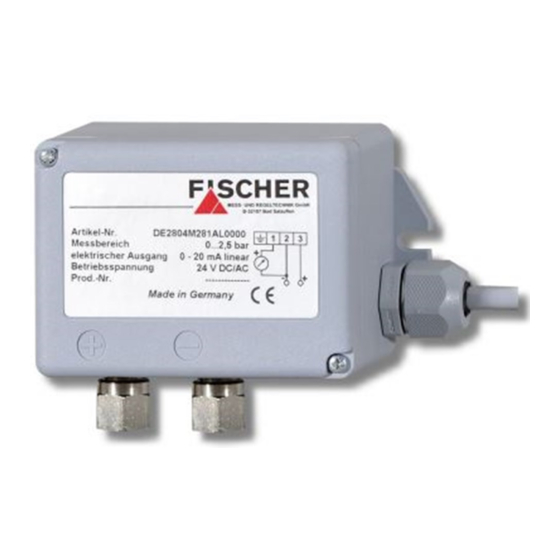

FISCHER DE28 Betriebsanleitung
Differenzdrucktransmitter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für FISCHER DE28
Inhaltszusammenfassung für FISCHER DE28
- Seite 1 Betriebsanleitung DE28 Differenzdrucktransmitter...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise ............................ 4 1.1 Allgemeines .............................. 4 1.2 Personalqualifikation.......................... 4 1.3 Gefahren bei Missachtung der Sicherheitshinweise................. 4 1.4 Sicherheitshinweise für Betreiber und Bediener.................. 4 1.5 Unzulässiger Umbau .......................... 4 1.6 Unzulässige Betriebsweisen........................ 5 1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage .............. 5 1.8 Symbolerklärung............................ 5... -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung
2 | Produkt und Funktionsbeschreibung FISCHER Mess- und Regeltechnik GmbH 2 Produkt und Funktionsbeschreibung 2.1 Lieferumfang • Differenzdrucktransmitter DE28 incl. Anschlusskabel • Betriebsanleitung 2.2 Geräteausführungen • Standardausführung Geräte mit IP54 • DNV Ausführung nur mit Kabelanschluss Typenschild Kabelanschluss (Spezialkabel bei DNV Ausführung) -
Seite 7: Typenschild
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 Typenschild Die dargestellten Typenschilder dienen als Beispiel, welche Angaben enthalten sind. Die angegebenen Daten sind rein fiktiv, entsprechen aber den tatsächlich gegebenen Möglichkeiten. Weitere Informationen entnehmen Sie bitte dem Be- stellkennzeichen am Ende dieser Anleitung. -
Seite 8: Aufbau Und Wirkungsweise
(0…20 mA, 4…20 mA oder 0…10 V) um. 2.5 Bestimmungsgemäßer Gebrauch Der DE28 ist ein Messumformer für Über-, Unter- und Differenzdruck neutraler, nicht aggressiver gasförmiger und flüssiger Medien. Die Medienverträglichkeit bei Verwendung mit evtl. aggressiven Medien ist in jedem Fall mit dem Herstel- ler zu klären. -
Seite 9: Montage Und Inbetriebnahme
FISCHER Mess- und Regeltechnik GmbH Montage und Inbetriebnahme | 3 3 Montage und Inbetriebnahme 3.1 Allgemeines Das Gerät ist für den Aufbau auf ebenen Wänden oder Montageplatten vorge- sehen. Die Druckanschlüsse müssen nach unten weisen. Werkseitig ist das Gerät für die senkrechte Einbaulage justiert, die Einbaulage ist jedoch beliebig. -
Seite 10: Elektroanschluss
3 | Montage und Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 3.3 Elektroanschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes sind die nationalen und internationalen elek- trotechnischen Regeln zu beachten. • Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen. -
Seite 11: Inbetriebnahme
FISCHER Mess- und Regeltechnik GmbH Montage und Inbetriebnahme | 3 3.3.2 M12 Steckanschluss Pin Signalname Kabelfarbe Versorgung (+) braun Ausgang (-) -Sig weiss Versorgung (-) blau Ausgang (+) +Sig schwarz Funktionserde grün/gelb Codierung A interne Brücke Abb. 8: M12 Stecker 5pol+- Brücke... -
Seite 12: Instandhaltung
4 | Instandhaltung FISCHER Mess- und Regeltechnik GmbH 4 Instandhaltung 4.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 13: Technische Daten
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 5 5 Technische Daten 5.1 Allgemeines Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 … 75 % Luftdruck 86 … 106 kPa 860 … 1060 mbar Einbaulage beliebig 5.2 Eingangskenngrößen... -
Seite 14: Hilfsenergie
5 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 5.5 Hilfsenergie Stromausgang Spannungsausgang Nennspannung 24 V AC/DC 24 V AC/DC Zul. Betriebsspannung 20 … 28 V AC/DC 20 … 28 V AC/DC Leistungsaufnahme max. 1 W (VA) max. 0,5 W (VA) 5.6 Einsatzbedingungen... - Seite 15 FISCHER Mess- und Regeltechnik GmbH Technische Daten | 5 Werkstoffe der vom Messmedium berührten Teile Schneidringverschraubung Messing vernickelt Schlauchverschraubung Aluminium eloxiert Messsystem Messing 2.0401 Edelstahl 1.4310 Mumetall Membran ® Viton Werkstoffe der von der Umgebung berührten Teile Gehäuse PA6 GB30 Kabelverschraubung Kabel Außenmantel...
-
Seite 16: Konstruktiver Aufbau
5 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 5.7 Konstruktiver Aufbau 5.7.1 Prozessanschluss Alle Geräteausführungen sind mit folgenden Prozessanschlüssen lieferbar: Innengewinde G⅛ Schneidringverschraubung für 3 mm Rohr (Messing vernickelt) für 6 mm Rohr für 8 mm Rohr Schlauchverschraubung für 6/4 mm Schlauch (Aluminium eloxiert) für 8/6 mm Schlauch... -
Seite 17: Maßzeichnungen
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 5 5.7.3 Maßzeichnungen Alle Abmessungen in mm, sofern nicht anders angegeben. 5.7.3.1 IP54 Gehäuse Kabelverschraubung M16 x 1,5 Typenschild Steckanschluss M12 x1 Schneidringverschraubung Schlauchverschraubung Abb. 9: Maßbild IP54 Gehäuse BA_DE_DE28 17 / 24... - Seite 18 5 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 5.7.3.2 IP65 Gehäuse 61,5 Wandmontageplatte Typenschild Kabelverschraubung M16 x 1,5 Steckanschluss M12 x 1 Schneidringverschraubung Schlauchverschraubung Abb. 10: Maßbild IP65 Gehäuse 18 / 24 BA_DE_DE28...
-
Seite 19: Bestellkennzeichen
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 6 6 Bestellkennzeichen Kennzeichen Nr. 10 11 12 13 14 15 16 17 18 19 20 21 unbenutzt Messbereich: [1,2] (Kennzeichen Nr.) [1,2] (Kennzeichen Nr.) 0 … 400 mbar 0 … 40 kPa 0 …... -
Seite 20: Zubehör
6 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH Zulassungsvarianten: (Kennzeichen Nr.) Standardausführung DNV Ausführung Gehäuse Schutzart: [12] (Kennzeichen Nr.) IP 54 IP 65 nicht möglich bei DNV Ausführung Gerätespezifikation: [17-21] (Kennzeichen Nr.) D#### Ausführung nach Kundenspezifikation 6.1 Zubehör Best. Nr. -
Seite 21: Anhang
FISCHER Mess- und Regeltechnik GmbH Anhang | 7 7 Anhang 7.1 EU Konformitätserklärungen Abb. 11: CE_DE_DE28 BA_DE_DE28 21 / 24... -
Seite 22: Dnv Baumusterprüfbescheinigung
7 | Anhang FISCHER Mess- und Regeltechnik GmbH 7.2 DNV Baumusterprüfbescheinigung Das Zertifikat können Sie hier herunterladen: https://approvalfinder.dnvg Abb. 12: TAA00000X8-revision1_Seite_1 22 / 24 BA_DE_DE28... - Seite 23 FISCHER Mess- und Regeltechnik GmbH Anhang | 7 Abb. 13: TAA00000X8-revision1_Seite_2 BA_DE_DE28 23 / 24...
- Seite 24 7 | Anhang FISCHER Mess- und Regeltechnik GmbH Abb. 14: TAA00000X8-revision1_Seite_3 24 / 24 BA_DE_DE28...
