Beispiel
BA_DE_DD90
Volumenstrommessung an der Einströmdüse
saugseitige Kammer
q: Volumenstrom
k: Kalibrierfaktor
Δp: Differenzdruck
ρ: Dichte
c: Durchflusskoefizient
D: Durchmesser
Grundformel

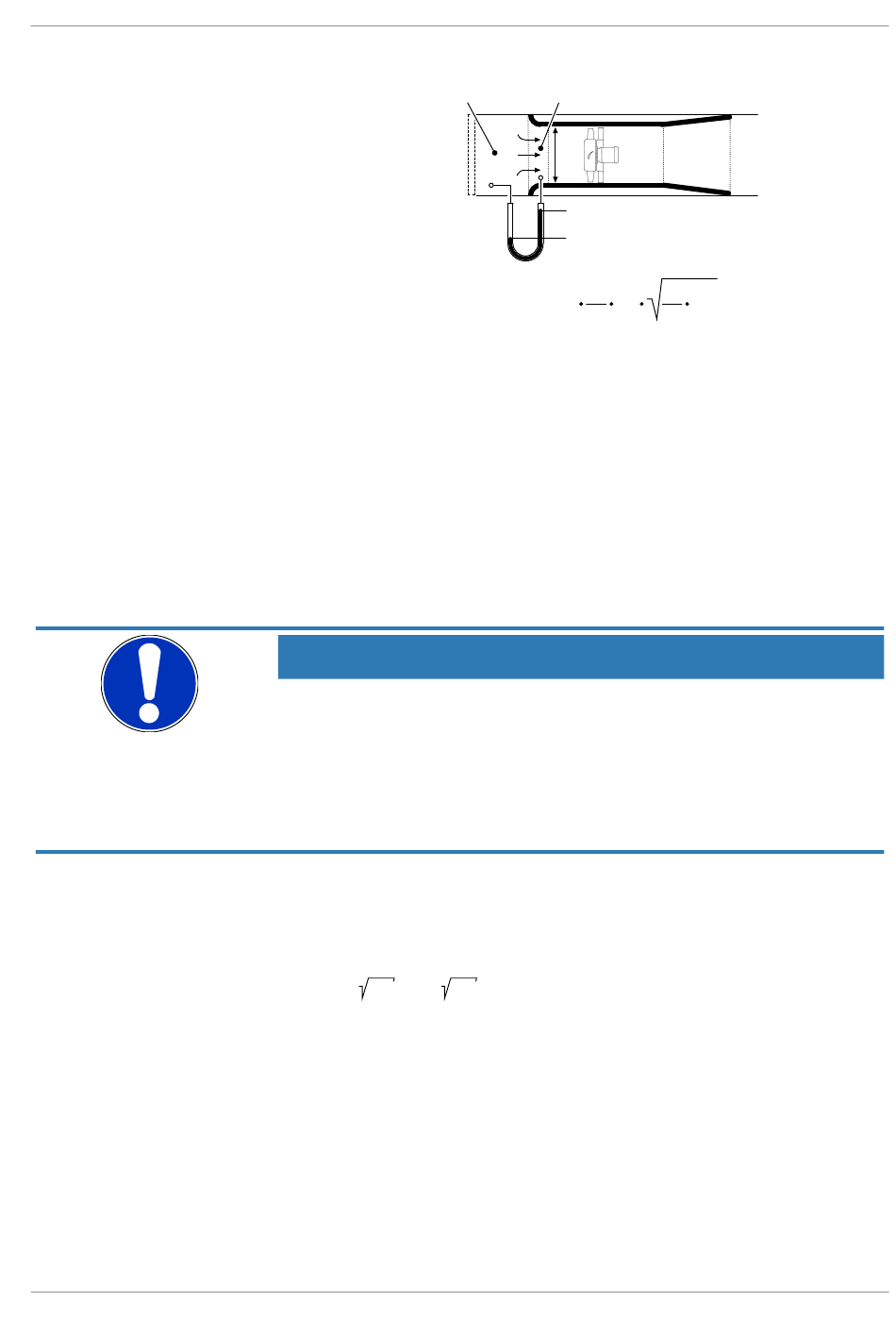

Abb. 92: Volumenstrommessung
Üblicherweise sind Ventilatoren mit einer Einströmdüse ausgestattet. Die Volu-
menstrommessung besteht aus einer oder mehreren Messstellen in der Ein-
strömdüse und aus einer Messstelle in der saugseitigen Kammer des Lüftungs-
gerätes. Der Differenzdruck zwischen den Messstellen wird zur Berechnung
des Volumenstromes verwendet.
Die angegebene Grundformel gilt für eine reibungs- und verlustfreie Strömung
mit konstanter Dichte. In der Realität muss deswegen ein durch die Bauform
und andere Faktoren bedingter Korrekturwert berücksichtigt werden.
Die Hersteller der Ventilatoren haben den Korrekturwert für jede Einströmdüse
ermittelt. Im Allgemeinen werden diese Werte Kalibrierfaktor oder auch K- Fak-
tor genannt und sind in dem Datenblatt oder der Betriebsanleitung der Volu-
menstrom-Messeinrichtung zu finden.
HINWEIS
Das Gerät berechnet den Volumenstrom immer in der Einheit Pa.
Werden die Formeln nachgerechnet, so ist dieser Umstand zu berücksichtigen:
1. Wenn das Gerät in der Einheit Pa abgeglichen wurde, so kann der Mess-
wert einfach in die jeweilige Formel eingesetzt werden.
2. Arbeitet das Gerät in einer abweichenden Einheit, so muss der Messwert
zuerst in die Einheit Pa umgerechnet werden, bevor die Formel verwendet
werden kann.
Der Messwert sei 0,8 mbar und der k-Faktor des Ventilators ist mit 70 angege-
ben. Als erstes wir der Messwert in die Einheit Pa umgerechnet.
1. Δp = 0,8 mbar = 80 Pa
2. eingesetzt in die Standardformel ergibt sich ein Volumenstrom
q = k· Δp = 70· 80 = 626,099
3. abhängig von der gewählten Anzeigen Einheit ergibt sich:
3
626,099 [m /h] = 10435,0 l/min
3
626,099 [m /h] = 368,508 cfm
HINWEIS! Benutzen Sie die für den jeweiligen Ventilator gültige Formel
zur Berechnung des Volumenstroms.
Einströmdüse
D
Δp
2
π
q = c
2
D Δp
4 ρ
3
[m /h]
