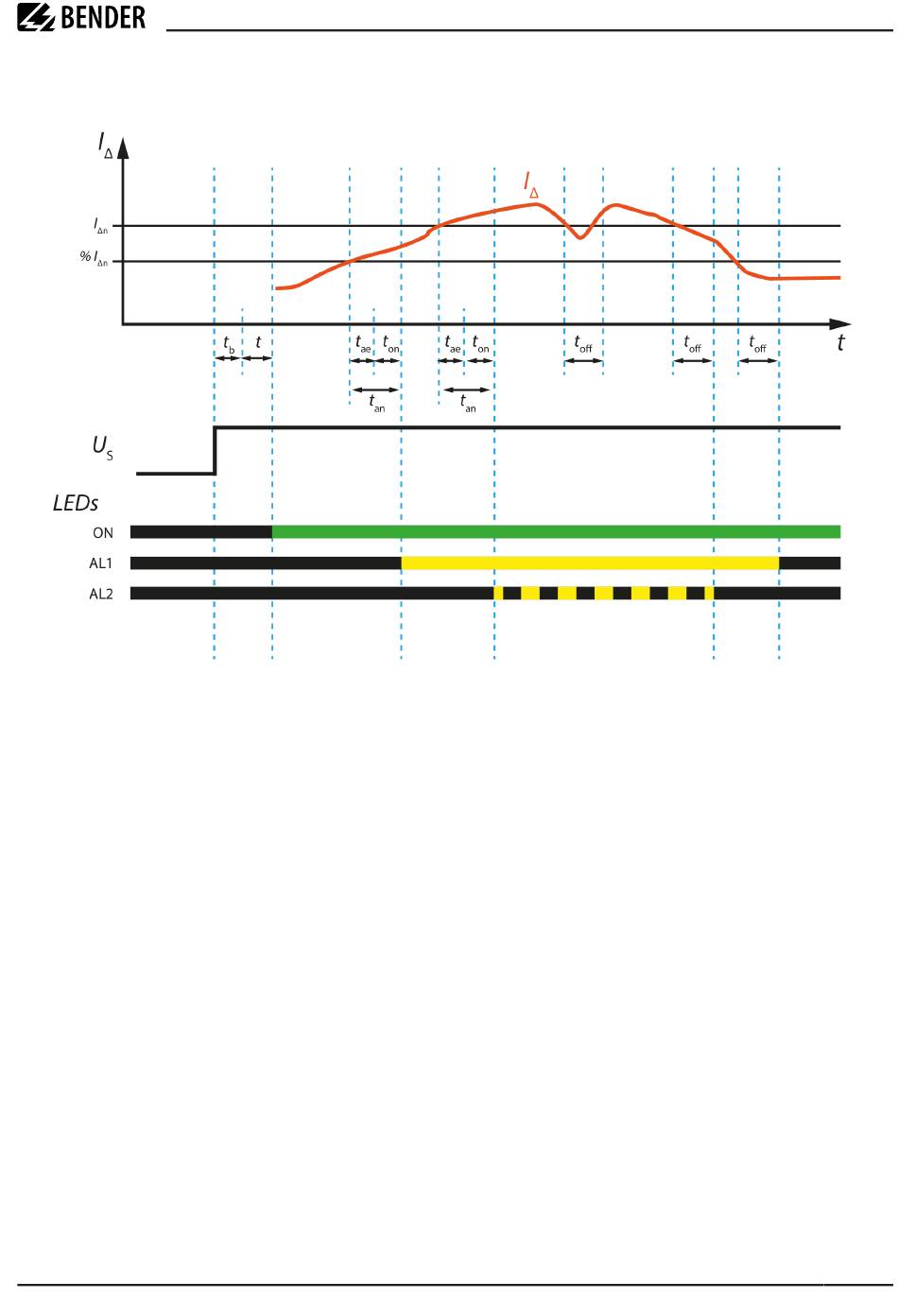

Abbildung 2-1: Zeitdiagramm
2.3.2
Anschlussüberwachung
Die Anschlüsse zum Messstromwandler werden permanent überwacht. Im Fehlerfall schaltet das Alarmrelais
und die Status-LED blinkt gelb. Nach Beseitigung des Fehlers schaltet das Alarmrelais automatisch in die
Ausgangslage zurück und die Status-LED leuchtet grün. Bei aktiviertem Fehlerspeicher fällt das Alarmrelais erst
durch Betätigung der T/R-Taste (1...3 s) in die Ausgangslage zurück. Solange blinkt die Status-LED gelb.
2.3.3
Meldezuordnungen Alarmrelais
Dem Alarmrelais kann über die Geräteschnittstelle wahlweise zugeordnet werden
• Test
• Gerätefehler
• Ansprechdifferenzstrom I
• Vorwarnung
• Anschlussfehler Messstromwandler
Δn
