Montage der hinteren Bodenabdeckung an einem Motor- oder
Federarm
Abbildung 63 zeigt den Motorarm (4). Die Montageanleitung für den Auslegerarm (5) mit Motorarm
(4) oder den XL-Auslegerarm (5) mit Motorarm (4) ist identisch. Abbildung 63 zeigt eine vereinfachte
Darstellung nur mit dem Motorarm (4) ohne Kabel.

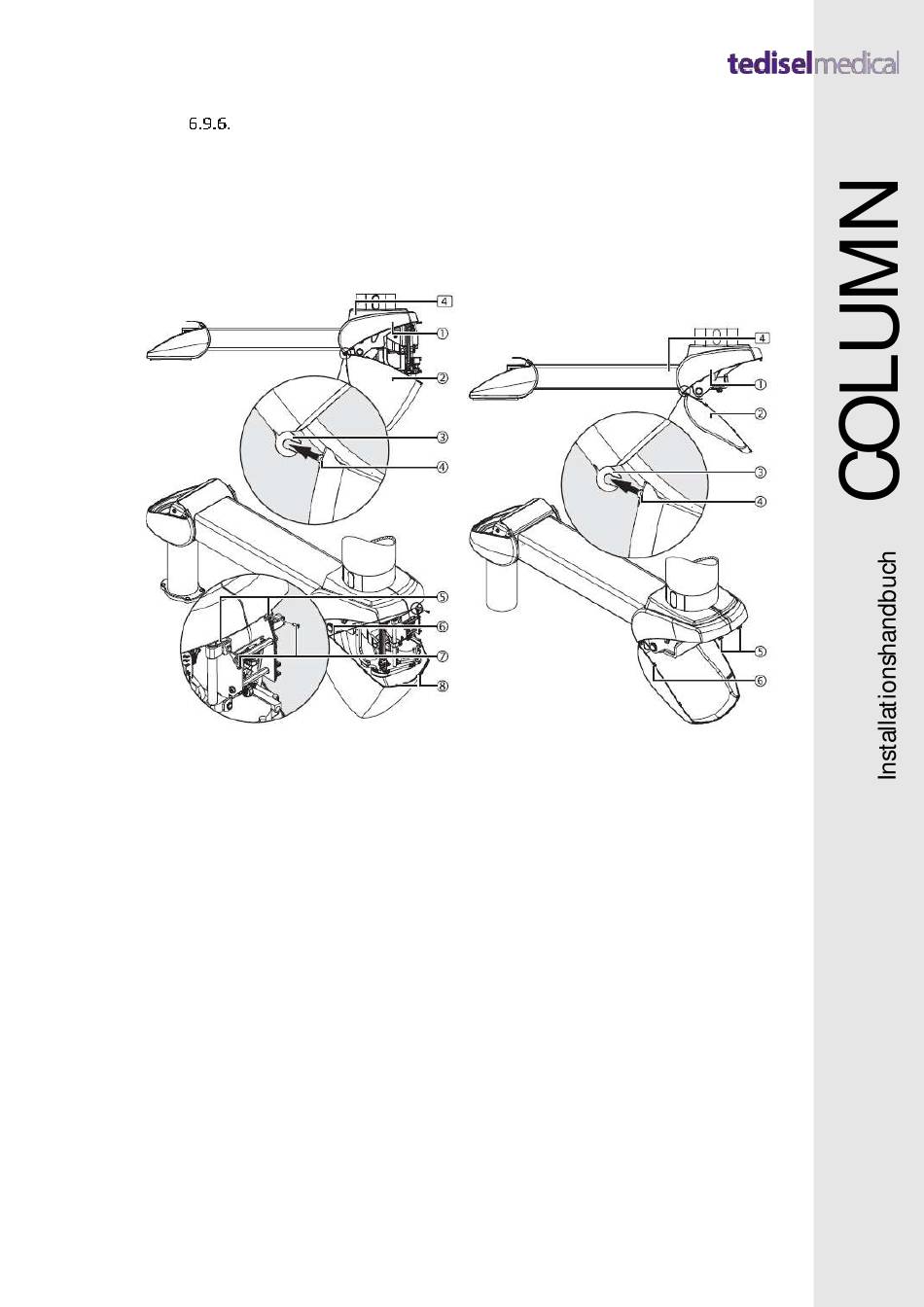

Abb.63 Montage der unteren hinteren Abdeckung an einem Motor- oder Federarm.
•
Halten Sie die hintere untere Abdeckung ② in dem in Abbildung 63 gezeigten Winkel.
•
Setzen Sie die Dichtung ④ der unteren hinteren Abdeckung ② in die beiden
Befestigungsvorrichtungen ③ der Seitenabdeckungen ① ein.
•
Heben Sie die hintere untere Abdeckung ② an, sodass die beiden Verriegelungen ⑤
einrasten.
•
Überprüfen Sie, ob die Abdeckung ② richtig sitzt, indem Sie sicherstellen, dass sie ohne
Lücken auf den Seitenabdeckungen ① aufliegt.
•
Für Motorarm. Setzen Sie 2 M3 x 10 mm Senkkopf-Inbusschrauben ⑦ in die Öffnungen ⑧
der Abdeckung ② ein und ziehen Sie sie fest.
