Forbruksartikler
Skifte ut låseplate og låsestav for EndoArm-albuen
631028351 – Låseplate x 4 og låsestav (reservedeler)

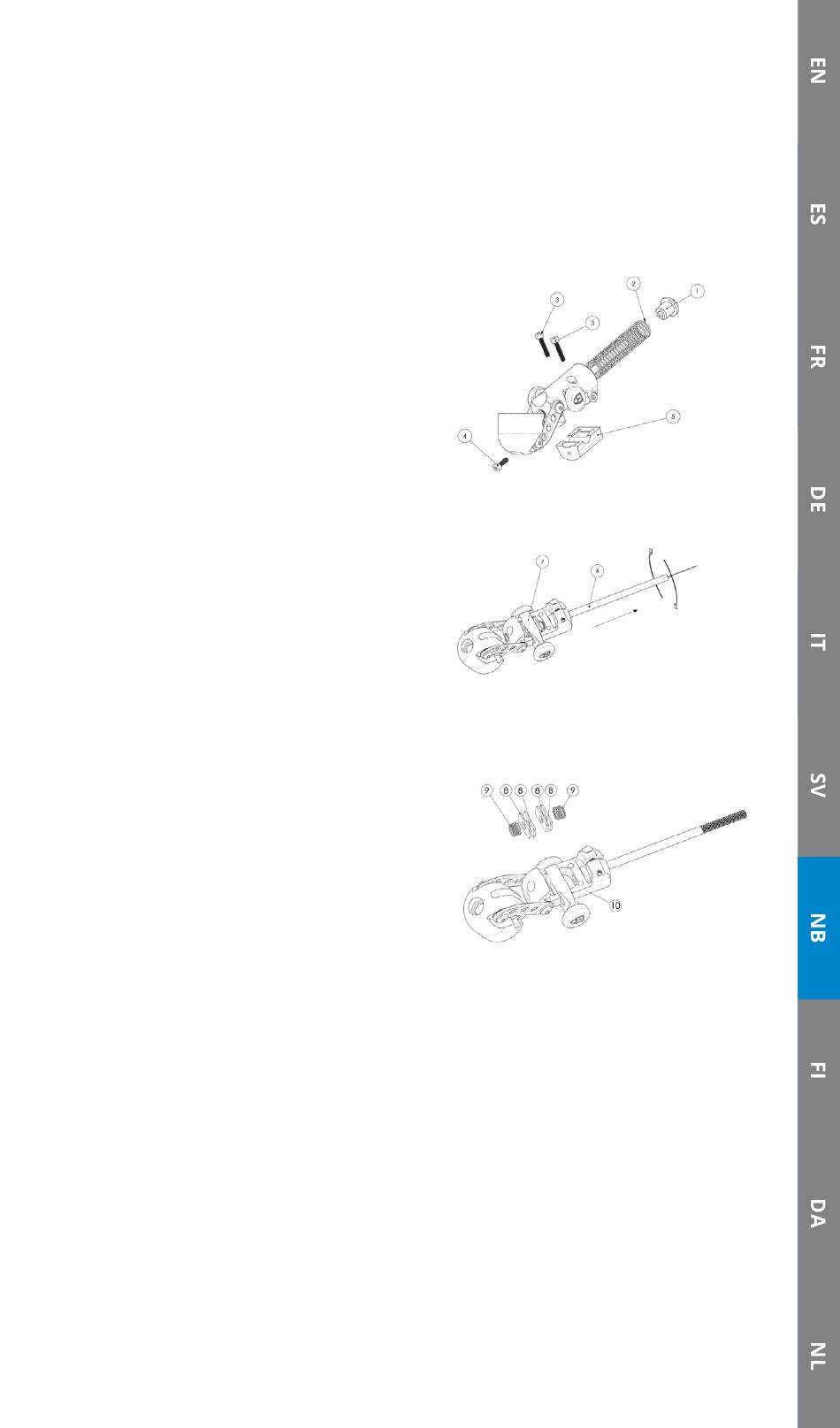

Trinn 1
Fjern justeringsmutteren for løfteassistenten (1)
og løft opp assistentfjæren (2). Fjern så skruene
(3) og (4) slik at lokket (5) kan fjernes.
Trinn 2
Skru løs låsestaven (6), og trekk den ut slik
at den går klar av gliderlåsmontasjen (7),
låseplatene og -fjærene (8).
Trinn 3
Bruk en pinsett til å fjerne låseplatene (8) og
-fjærene (9). Sett inn deler fra reservedelsett
63128351 i stedet.
En pinsett vil hjelpe deg med å sette inn
låseplatene på nytt . Bruk den samme
pinsetten til å sette kompresjonsfjærene inn i
klemmehuset for albuerøret (10).
