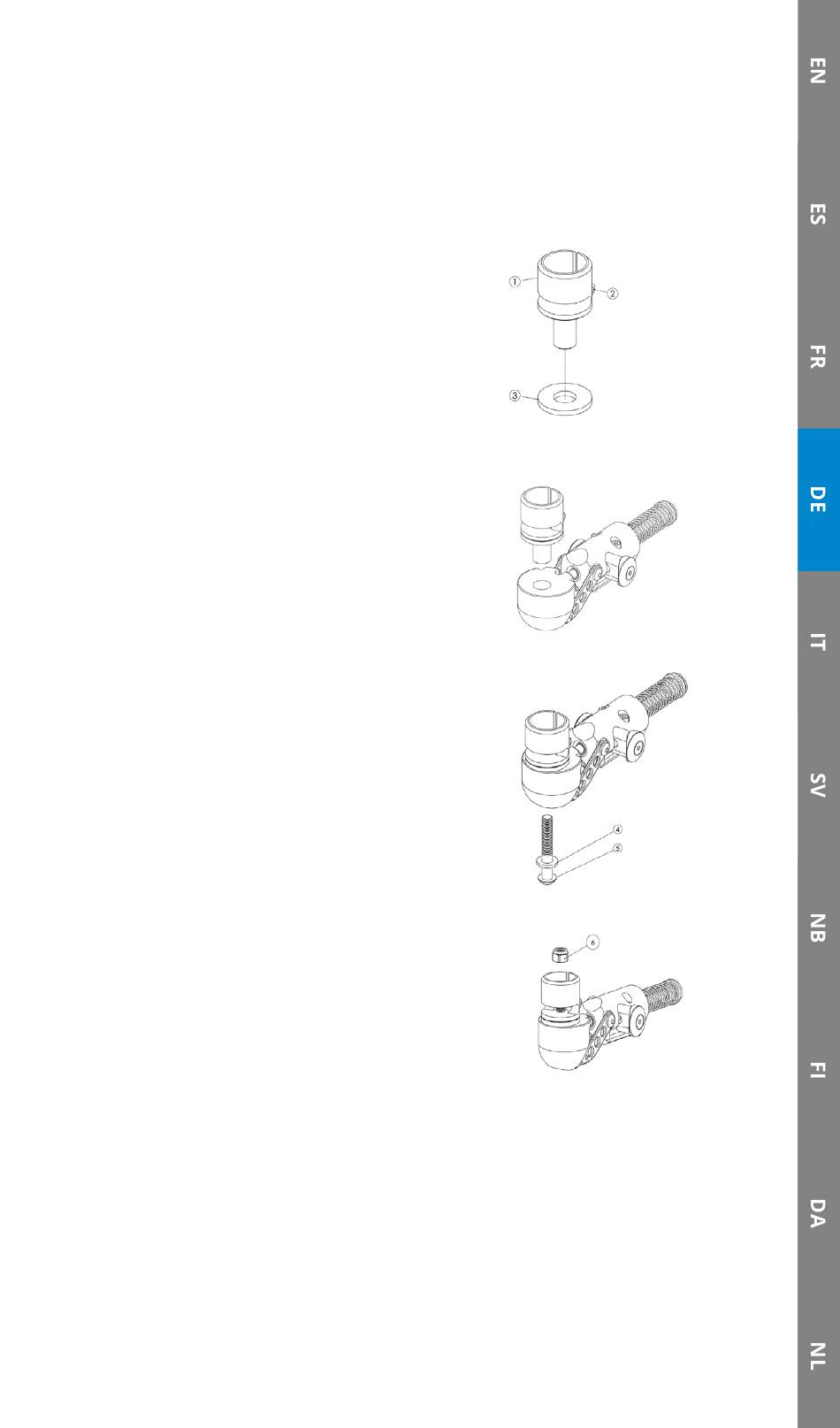

Befestigen des TH Friktionsadapters am EndoArm Ellenbogen

631028353- EndoArm Ellenbogen TH Friktionsadapter (Zusatz)

Schritt 1
Befestigen Sie die Nylonscheibe 25x2,5x10,5
(3) am Bolzen des EndoArm Ellenbogen TH
Friktionsadapters (1).
Schritt 2
Setzen Sie ihn in den Endoarm Ellenbogen ein .
Schritt 3
Befestigen Sie die M6x40 Kuppelschraube (5)
mit der Nylonscheibe 12x1,6x6,4 (4) durch den
EndoArm Ellenbogen und schrauben Sie sie in
den Friktionsadapter .
Schritt 4
Befestigen Sie die M6-Kontermutter (6) von
oben, ziehen Sie sie aber noch nicht fest.
