Fixation de l'adaptateur de friction de l'EndoArm Elbow TH
631028353 - Adaptateur de friction de l'EndoArm Elbow TH (extension)

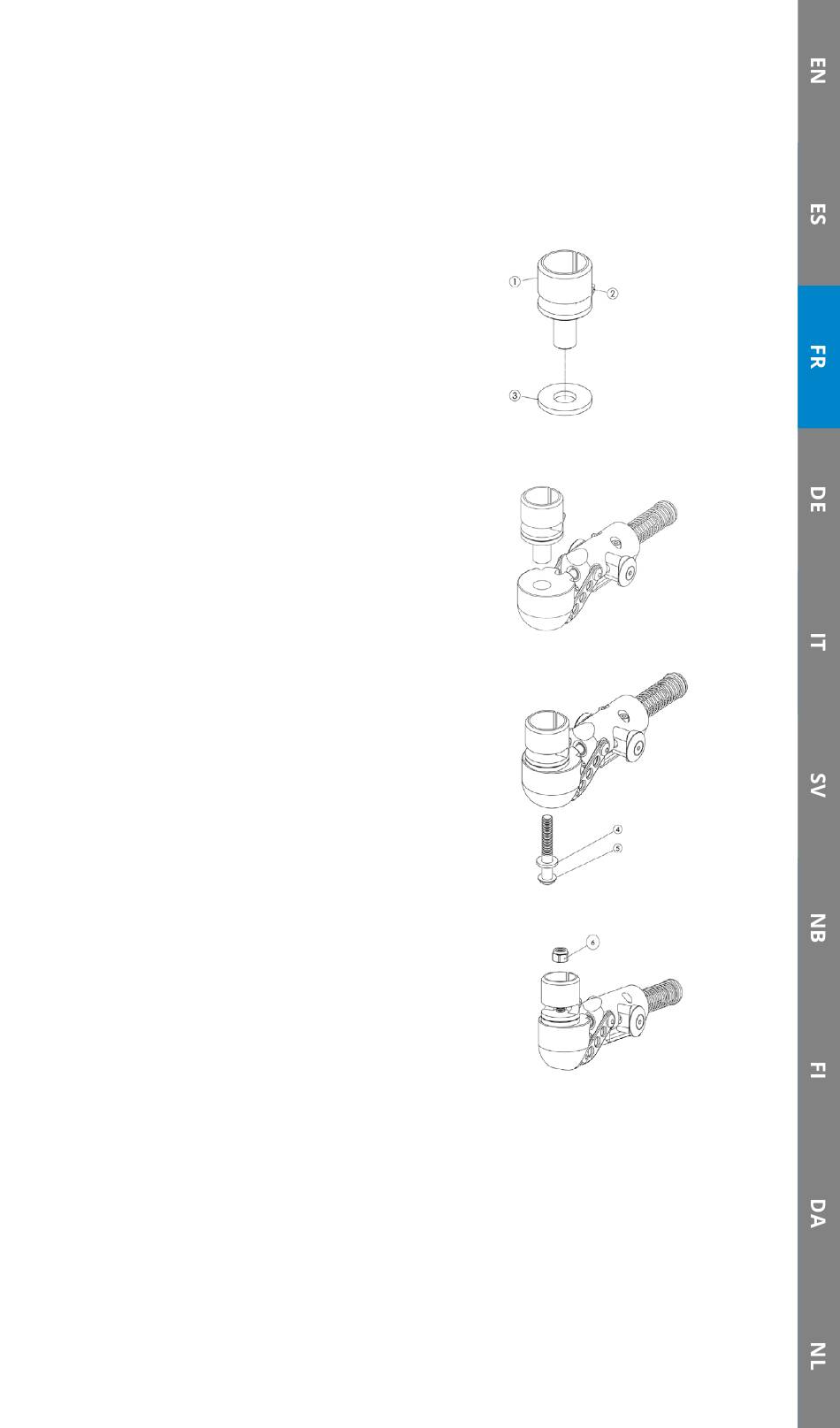

Étape 1
Attachez la rondelle en nylon 25 X 2,5 X 10,5 (3) au
goujon de l'adaptateur de friction de l'EndoArm
Elbow TH (1) .
Étape 2
Insérez dans l'Endoarm Elbow
Étape 3
Attachez le boulon dôme M6 X 40 (5) avec la
rondelle en nylon 12 X 1,6 X 6,4 (4) à travers
l'EndoArm Elbow et vissez-le dans l'adaptateur
de friction .
Étape 4
Par le haut, fixez l'écrou de verrouillage M6 (6),
mais ne le serrez pas encore .
