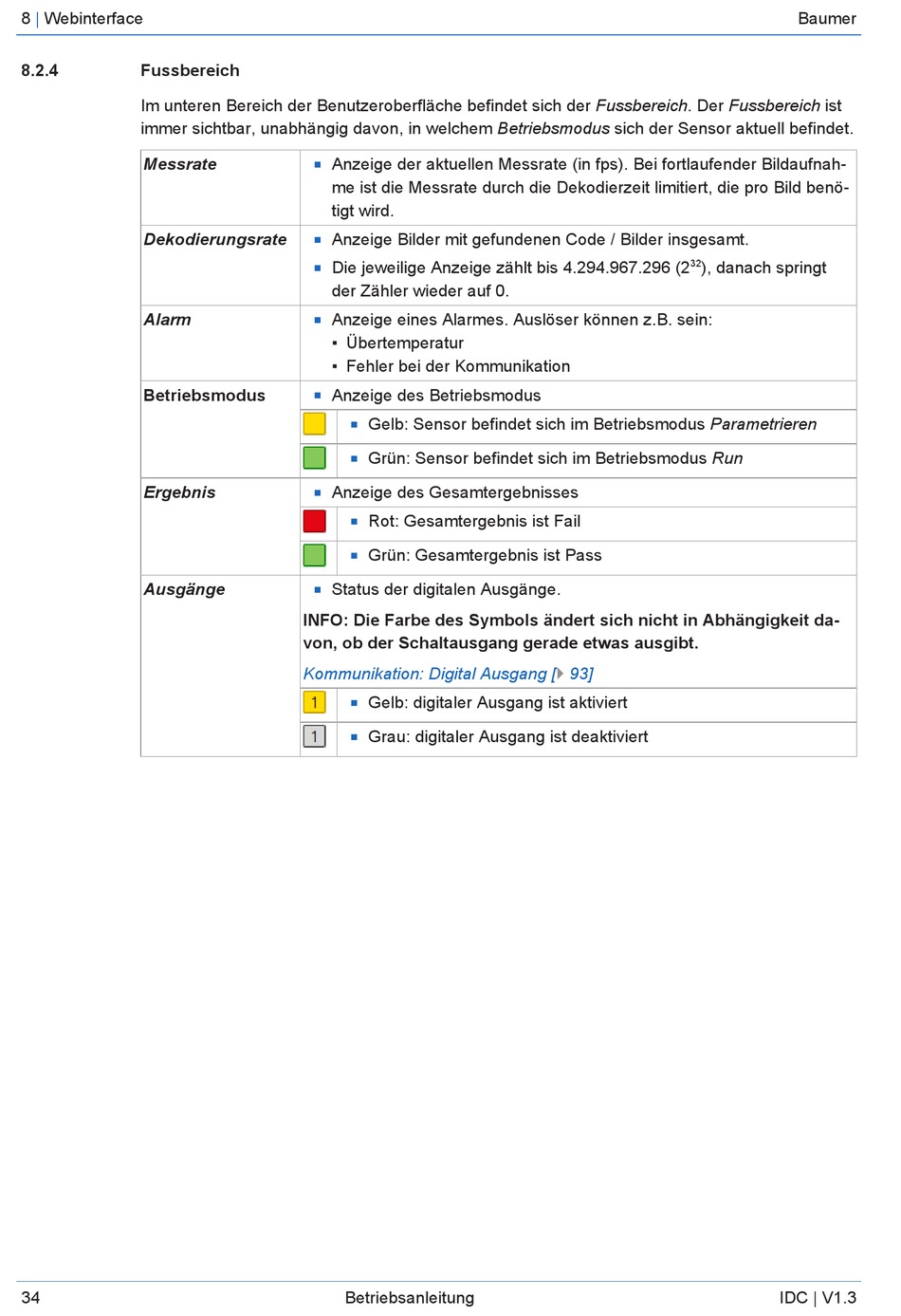

8 | Webinterface
8.2.4

Fussbereich

Im unteren Bereich der Benutzeroberfläche befindet sich der Fussbereich. Der Fussbereich ist
immer sichtbar, unabhängig davon, in welchem Betriebsmodus sich der Sensor aktuell befindet.
Messrate
Dekodierungsrate
Alarm
Betriebsmodus
Ergebnis
Ausgänge
34
Anzeige der aktuellen Messrate (in fps). Bei fortlaufender Bildaufnah-
n
me ist die Messrate durch die Dekodierzeit limitiert, die pro Bild benö-
tigt wird.
Anzeige Bilder mit gefundenen Code / Bilder insgesamt.
n
Die jeweilige Anzeige zählt bis 4.294.967.296 (2
n
der Zähler wieder auf 0.
Anzeige eines Alarmes. Auslöser können z.B. sein:
n
▪ Übertemperatur
▪ Fehler bei der Kommunikation
Anzeige des Betriebsmodus
n
Gelb: Sensor befindet sich im Betriebsmodus Parametrieren
n
Grün: Sensor befindet sich im Betriebsmodus Run
n
Anzeige des Gesamtergebnisses
n
Rot: Gesamtergebnis ist Fail
n
Grün: Gesamtergebnis ist Pass
n
Status der digitalen Ausgänge.
n
INFO: Die Farbe des Symbols ändert sich nicht in Abhängigkeit da-
von, ob der Schaltausgang gerade etwas ausgibt.
Kommunikation: Digital Ausgang [} 93]
Gelb: digitaler Ausgang ist aktiviert
n
Grau: digitaler Ausgang ist deaktiviert
n
Betriebsanleitung
Baumer
), danach springt
