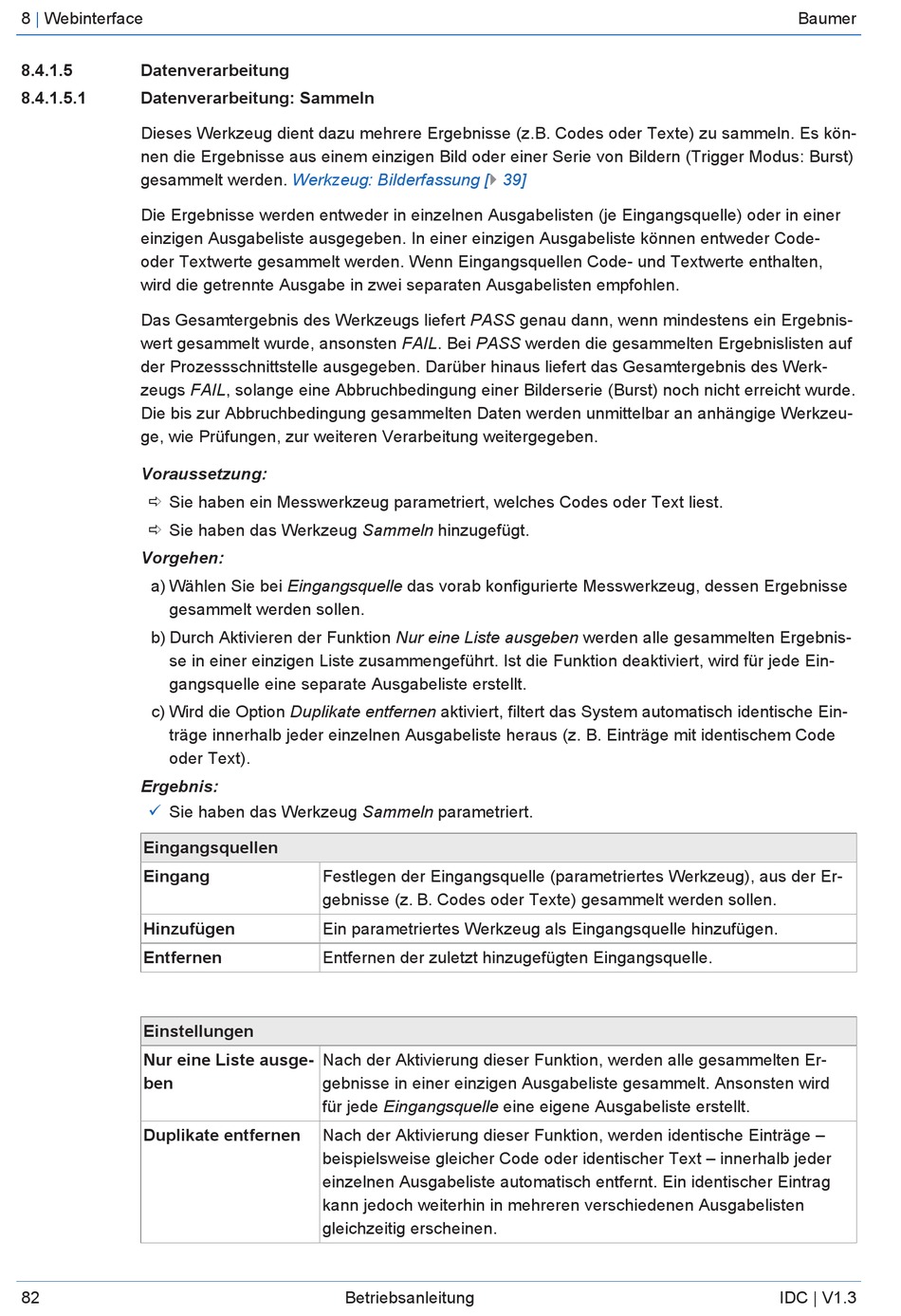

8 | Webinterface
8.4.1.5

Datenverarbeitung

8.4.1.5.1

Datenverarbeitung: Sammeln

Dieses Werkzeug dient dazu mehrere Ergebnisse (z.B. Codes oder Texte) zu sammeln. Es kön-
nen die Ergebnisse aus einem einzigen Bild oder einer Serie von Bildern (Trigger Modus: Burst)
gesammelt werden.
Die Ergebnisse werden entweder in einzelnen Ausgabelisten (je Eingangsquelle) oder in einer
einzigen Ausgabeliste ausgegeben. In einer einzigen Ausgabeliste können entweder Code-
oder Textwerte gesammelt werden. Wenn Eingangsquellen Code- und Textwerte enthalten,
wird die getrennte Ausgabe in zwei separaten Ausgabelisten empfohlen.
Das Gesamtergebnis des Werkzeugs liefert PASS genau dann, wenn mindestens ein Ergebnis-
wert gesammelt wurde, ansonsten FAIL. Bei PASS werden die gesammelten Ergebnislisten auf
der Prozessschnittstelle ausgegeben. Darüber hinaus liefert das Gesamtergebnis des Werk-
zeugs FAIL, solange eine Abbruchbedingung einer Bilderserie (Burst) noch nicht erreicht wurde.
Die bis zur Abbruchbedingung gesammelten Daten werden unmittelbar an anhängige Werkzeu-
ge, wie Prüfungen, zur weiteren Verarbeitung weitergegeben.
Voraussetzung:
ð Sie haben ein Messwerkzeug parametriert, welches Codes oder Text liest.
ð Sie haben das Werkzeug Sammeln hinzugefügt.
Vorgehen:
a) Wählen Sie bei Eingangsquelle das vorab konfigurierte Messwerkzeug, dessen Ergebnisse
gesammelt werden sollen.
b) Durch Aktivieren der Funktion Nur eine Liste ausgeben werden alle gesammelten Ergebnis-
se in einer einzigen Liste zusammengeführt. Ist die Funktion deaktiviert, wird für jede Ein-
gangsquelle eine separate Ausgabeliste erstellt.
c) Wird die Option Duplikate entfernen aktiviert, filtert das System automatisch identische Ein-
träge innerhalb jeder einzelnen Ausgabeliste heraus (z. B. Einträge mit identischem Code
oder Text).
Ergebnis:
Sie haben das Werkzeug Sammeln parametriert.
ü
Eingangsquellen
Eingang
Hinzufügen
Entfernen

Einstellungen

Nur eine Liste ausge-
ben
Duplikate entfernen
82
Werkzeug: Bilderfassung [} 39]
Festlegen der Eingangsquelle (parametriertes Werkzeug), aus der Er-
gebnisse (z. B. Codes oder Texte) gesammelt werden sollen.
Ein parametriertes Werkzeug als Eingangsquelle hinzufügen.
Entfernen der zuletzt hinzugefügten Eingangsquelle.
Nach der Aktivierung dieser Funktion, werden alle gesammelten Er-
gebnisse in einer einzigen Ausgabeliste gesammelt. Ansonsten wird
für jede Eingangsquelle eine eigene Ausgabeliste erstellt.
Nach der Aktivierung dieser Funktion, werden identische Einträge –
beispielsweise gleicher Code oder identischer Text – innerhalb jeder
einzelnen Ausgabeliste automatisch entfernt. Ein identischer Eintrag
kann jedoch weiterhin in mehreren verschiedenen Ausgabelisten
gleichzeitig erscheinen.
