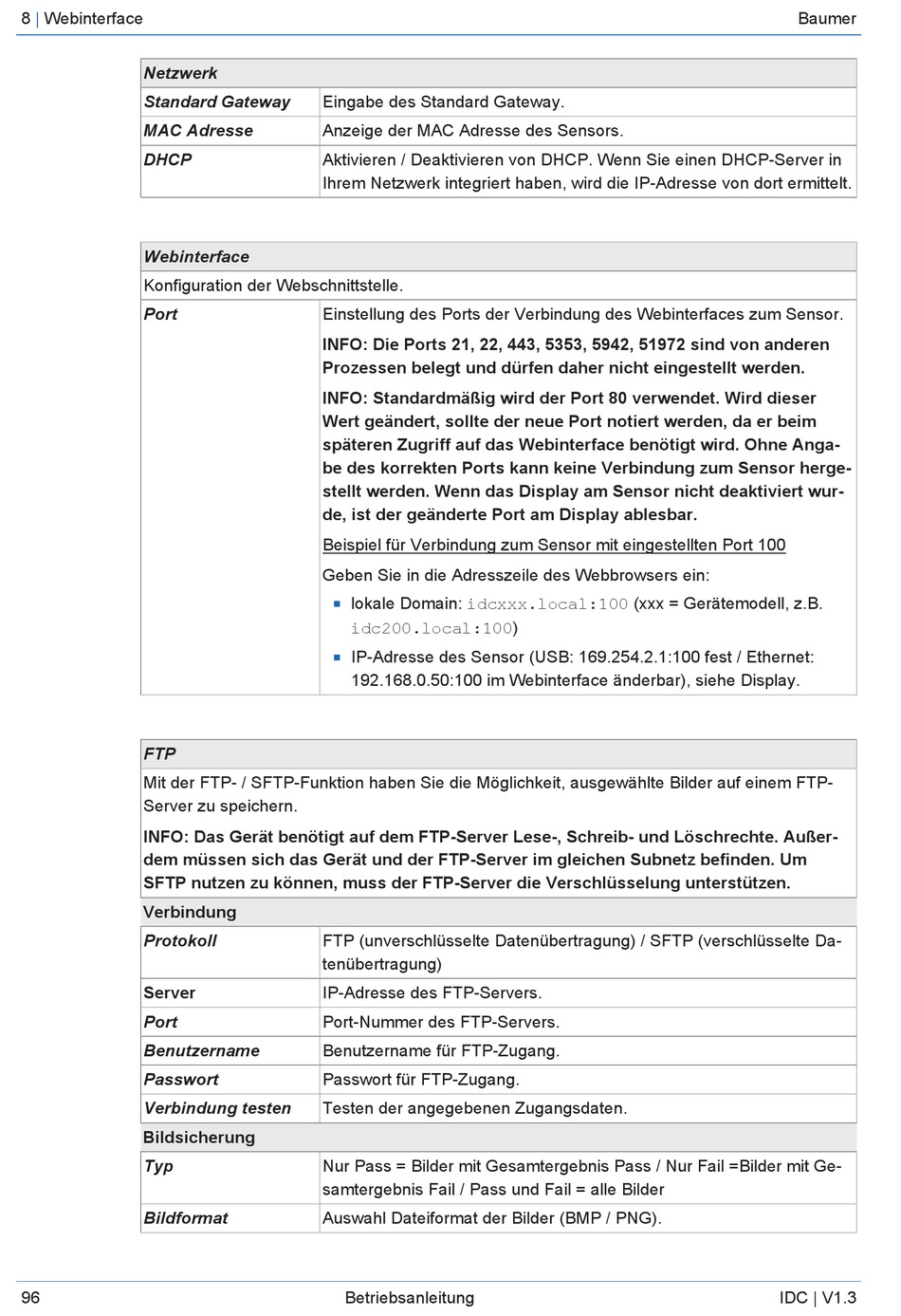

Baumer IDC Betriebsanleitung Seite 96

8 | Webinterface
Netzwerk
Standard Gateway
MAC Adresse
DHCP
Webinterface
Konfiguration der Webschnittstelle.
Port
FTP
Mit der FTP- / SFTP-Funktion haben Sie die Möglichkeit, ausgewählte Bilder auf einem FTP-
Server zu speichern.
INFO: Das Gerät benötigt auf dem FTP-Server Lese-, Schreib- und Löschrechte. Außer-
dem müssen sich das Gerät und der FTP-Server im gleichen Subnetz befinden. Um
SFTP nutzen zu können, muss der FTP-Server die Verschlüsselung unterstützen.
Verbindung
Protokoll
Server
Port
Benutzername
Passwort
Verbindung testen
Bildsicherung
Typ
Bildformat
96
Eingabe des Standard Gateway.
Anzeige der MAC Adresse des Sensors.
Aktivieren / Deaktivieren von DHCP. Wenn Sie einen DHCP-Server in
Ihrem Netzwerk integriert haben, wird die IP-Adresse von dort ermittelt.
Einstellung des Ports der Verbindung des Webinterfaces zum Sensor.
INFO: Die Ports 21, 22, 443, 5353, 5942, 51972 sind von anderen
Prozessen belegt und dürfen daher nicht eingestellt werden.
INFO: Standardmäßig wird der Port 80 verwendet. Wird dieser
Wert geändert, sollte der neue Port notiert werden, da er beim
späteren Zugriff auf das Webinterface benötigt wird. Ohne Anga-
be des korrekten Ports kann keine Verbindung zum Sensor herge-
stellt werden. Wenn das Display am Sensor nicht deaktiviert wur-
de, ist der geänderte Port am Display ablesbar.
Beispiel für Verbindung zum Sensor mit eingestellten Port 100
Geben Sie in die Adresszeile des Webbrowsers ein:
lokale Domain: idcxxx.local:100 (xxx = Gerätemodell, z.B.
n
idc200.local:100)
IP-Adresse des Sensor (USB: 169.254.2.1:100 fest / Ethernet:
n
192.168.0.50:100 im Webinterface änderbar), siehe Display.
FTP (unverschlüsselte Datenübertragung) / SFTP (verschlüsselte Da-
tenübertragung)
IP-Adresse des FTP-Servers.
Port-Nummer des FTP-Servers.
Benutzername für FTP-Zugang.
Passwort für FTP-Zugang.
Testen der angegebenen Zugangsdaten.
Nur Pass = Bilder mit Gesamtergebnis Pass / Nur Fail =Bilder mit Ge-
samtergebnis Fail / Pass und Fail = alle Bilder
Auswahl Dateiformat der Bilder (BMP / PNG).
