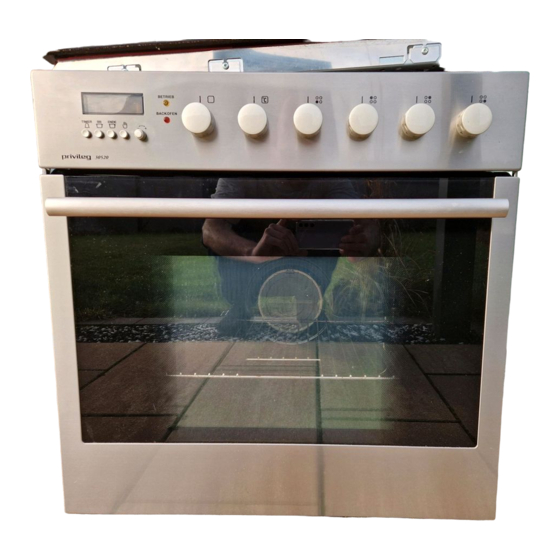

- Seite 1 Elektro-Einbauherd 30520 BETRIEB BACKOFEN 30520 Gebrauchs- und Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. Über- angekommen ist. Falls Sie einen Transport- zeugen Sie sich selbst: auf unsere Produkte schaden feststellen, wenden Sie sich bitte an ist Verlass. die Quelle-Verkaufsstelle, bei der Sie das Damit Ihnen die Bedienung leicht fällt, haben Gerät gekauft haben, oder an das Regionalla- wir eine ausführliche Anleitung beigelegt. - Seite 3 Inhaltsverzeichnis Backen ........................... 19 Hinweise .......................... 19 Backen mit Ober-/Unterhitze .................... 19 Backen mit Heißluft ......................19 Tipps zum Backen ......................20 Backtabelle ........................21 Braten ..........................22 Tipps zum Geschirr ......................22 Hinweise zum Braten ....................... 22 Brattabelle ........................23 Grillen und Überbacken ....................
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Vorsicht: Heizelemente, Backraum und Zubehörteile werden bei Betrieb heiß. Be- nutzen Sie immer Topflappen oder Topf- handschuhe und hantieren Sie vorsichtig um • Unsachgemäßer Elektroanschluss des Verbrennungen zu vermeiden. Herdes ist gefährlich. Um einen elektri- • Elektrische Anschlussleitungen von Ge- schen Schlag zu vermeiden, darf der räten in Herdnähe können durch Einklem- Anschluss nur durch den Technischen Kun-... -
Seite 5: Worauf Sie Achten Müssen
Worauf Sie achten müssen Schäden vermeiden Bestimmungsgemäße Verwendung • Nicht auf die Backofentür setzen oder stei- Verwenden Sie das Gerät ausschließlich für gen und keine schweren Gegenstände die Zubereitung von haushaltsüblichen darauf ablegen. Die Backofenscharniere Speisen. Das Gerät darf nicht zweckent- könnten beschädigt werden und die Tür fremdet werden. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Bedienungsblende BETRIEB BACKOFEN Wrasenaustritt 30520 Backofentürgriff Backofentür mit Sichtfenster BETRIEB BACKOFEN 30520 1 Zeitschaltuhr 5 Temperaturregler für Backofen 2 Betriebskontrollampe zeigt an, dass der 6 Schalter für Kochstelle, vorne links Backofen oder eine Kochstelle in Betrieb (Zweikreiszuschaltung) ist. 7 Schalter für Kochstelle, hinten links 3 Backofenkontrollampe leuchtet, wenn der 8 Schalter für Kochstelle, hinten rechts... -
Seite 7: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Bitte führen Sie die folgenden Schritte aus, Backofen wenn Sie das Gerät zum ersten Mal in Be- Nehmen Sie alle Zubehörteile aus dem trieb nehmen. Backofen und reinigen Sie diese und den Backofen mit warmem Wasser und handelsüblichem Spülmittel. -
Seite 8: Zeitschaltuhr
Zeitschaltuhr 1 Stunden-Anzeige 2 Allgemeine Betriebsanzeige: das Gerät ist am Netz. 3 Timersymbol : leuchtet wenn der Kurz- zeitwecker programmiert wurde. 4 Topfsymbol : leuchtet, wenn der Back- ofen durch die Automatik eingeschaltet ist. 5 Minuten-Anzeige 6 „AUTO” leuchtet, wenn ein Automatik- betrieb eingegeben worden ist. -
Seite 9: Timer (Kurzzeitmesser)
Timer (Kurzzeitmesser) Der Kurzzeitmesser funktioniert wie ein Küchenwecker. Nach Ablauf einer Kurzzeit ertönt ein Signalton. Vorgehensweise 1. Timer-Taste kurz drücken. Gleich anschließend mit dem Drehknopf die Kurzzeit einstellen. 2. Kurz danach wird die Einstellung über- nommen. Das Timersymbol leuchtet. 3. Nach Ablauf ertönt ein Signalton und das Timersymbol blinkt. -
Seite 10: Abschaltautomatik
Zeitschaltuhr Abschaltautomatik Durch die Abschaltautomatik wird der einge- schaltete Backofen automatisch aus- geschaltet. Beispiel: Der Backofen soll sich nach 45 Minuten abschalten. Vorgehensweise Im Display wird die Uhrzeit angezeigt. Topfsymbol und „AUTO” leuchten nicht. 1. Backofen einschalten: Betriebsart und Temperatur wählen. Speise in den Back- ofen stellen. -
Seite 11: Ein-/ Abschaltautomatik
Ein-/ Abschaltautomatik Ein praktische Anwendung dafür ist der Braten, der während der Abwesenheit am Vormittag braten soll. 1. Braten vorbereiten und in den Backofen stellen. Betriebsart und Temperatur nach der Anwendungstabelle einstellen. 2. Dauer-Taste kurz drücken. Mit dem Drehknopf die Dauer in Stunden und Minuten einstellen. -
Seite 12: Einstellung Der Kindersicherung
Zeitschaltuhr Sonderfunktionen Einstellung der Kindersicherung Um zu vermeiden, daß sich Kinder spielen- derweise am Gerät betätigen, kann die Bedienung des Backofens gesperrt werden. Die Kindersicherung kann nur dann ein- und ausgeschaltet werden, wenn der Backofen ausgeschaltet ist! Kindersicherung einschalten Vergewissern Sie sich, daß sich die Uhr im Handbetrieb befindet;... -
Seite 13: Nachtabdunklung
Kindersicherung ausschalten Vergewissern Sie sich, daß sich die Uhr im Handbetrieb befindet; beenden Sie ggf. ein eingestelltes Programm. 1. Timer-Taste und Dauer-Taste gleichzeitig für ca. 8 Sekunden drücken. Im Display leuchtet die Anzeige „OF“. 2. Beide Tasten loslassen. Gleich anschließend den Drehknopf im Uhrzeigersinn drehen. -
Seite 14: Kochstellen
Kochstellen Bedienung der Kochstellen Die Kochstellen werden mit den Schaltern auf der Bedienungsblende in Betrieb ge- setzt. Die Symbole über den Schaltern zei- gen die Zugehörigkeit zu den Kochstellen Die Heizleistung der Kochstellen kann stu- fenlos eingestellt werden. In der Tabelle finden Sie Anwendungs- beispiele für die einzelnen Kennzahlen. -
Seite 15: Backofen
Backofen Bedienung Zur Bedienung des Backofens steht der Funktions-Wahlschalter und der Tempera- turregler zur Verfügung. Betriebsarten Der Backofen kann in folgenden Betriebsar- ten betrieben werden: Funktions-Wahlschalter Backofenbeleuchtung Die Backofenbeleuchtung kann ohne weitere Funktion eingeschaltet werden. Praktische Anwendung dafür sind die Reinigung des Backofens oder das Ausnüt- zen der Nachwärme am Ende eines Brat- oder Backvorganges. - Seite 16 Backofen Kleinflächengrill Die Wärme wird nur von dem kleinen gewendelten Heizkörper an der Oberseite des Backofens abgestrahlt. Diese Betriebsart eignet sich für 2-3 cm di- cke Kurzbratstücke wie Steaks, Schaschlik, Schnitzel, Koteletts usw. Einstellung Kleinflächengrill: Temperaturregler auf 200 - 250°C Funktions-Wahlschalter auf Gegrillt wird bei geschlossener Backofentür! Großflächengrill...
-
Seite 17: Einschubebenen
Einschubebenen In den Backofen können die Backbleche, der Rost oder die Fettpfanne in 4 Ebenen ein- geschoben werden. In den Tabellen zum Braten, Backen oder Grillen ist die jeweilige Ebene mit angegeben. Die Einschubebene 1, 2 und 4 von unten besitzt einen Teleskopauszug. -
Seite 18: Fettfilter
Backofen Fettfilter Der eingesetzte Fettfilter an der Backofen- rückwand schützt den Ventilator, den Ringheizkörper und den Backofen vor unerwünschten Fettablagerungen. Den Fettfilter immer ... - beim Braten einsetzen - beim Backen herausnehmen Wichtiger Hinweis: Beim Backen kann ein eingesetzter Fettfilter das Backergebnis negativ beeinflussen. -
Seite 19: Backen
Backen Zum Backen können Sie Ober-/Unterhitze Backen mit Heißluft oder Heißluft verwenden. • Die Heißluft eignet sich besonders für das Fettfilter beim Backen immer heraus- Backen auf mehreren Ebenen, für feuchte nehmen! Kuchen und für Obstkuchen. • Es können auch helle Backformen verwendet werden. -
Seite 20: Tipps Zum Backen
Backen Hinweise zur Backtabelle: Tipps zum Backen • Die Temperatur ist in Spannen Ist der Kuchen durchgebacken? angegeben. Wählen Sie immer erst die Mit einem Holzstäbchen stechen Sie an der niedrige Temperatur. Wenn die Bräunung höchsten Stelle den Kuchen an. Wenn kein nicht ausreichend ist, können Sie beim Teig mehr kleben bleibt, ist der Kuchen fertig. -
Seite 21: Backtabelle
Backtabelle Gebäckart Einschub Temperatur Einschub Temperatur Backzeit °C °C Minuten Süße Kuchen Napf- und Rodonkuchen 170-180 160-170 50-70 Kastenkuchen 170-180 160-170 60-70 Schlupfkuchen, Springform 170-180 160-170 45-60 Käsekuchen, Springform 170-180 150-160 60-90 Obstkuchen, Mürbeteig 180-190 160-170 50-70 Obstkuchen mit Guss 170-180 160-170 60-70... -
Seite 22: Braten
Braten Zum Braten können Sie Ober-/Unterhitze Hinweise zum Braten oder Heißluft verwenden. In der Brattabelle finden sie Angaben zur Welche Betriebsart für welches Gericht am Temperatur, Einschubebene und Bratzeit. günstigsten ist, erkennen Sie am Fettdruck Weil Bratzeiten sehr stark von Art, Gewicht in der Brattabelle. -
Seite 23: Brattabelle
Brattabelle Ein- Temperatur Ein- Temperatur Fleischart Gewicht Bratzeit schub °C schub °C Minuten Rindfleisch Rinderbraten 1500 180-200 160-180 120-150 Roastbeef, rot 1000 220-230 190-200 25-35 Roastbeef, rosa 1000 220-230 180-200 30-40 Roastbeef, durch 1000 220-230 180-200 35-45 Schweinefleisch Schweinebraten mit Schwarte 2000 170-180 160-170... -
Seite 24: Grillen Und Überbacken
Grillen und Überbacken Der Grillheizkörper eignet sich besonders zum knusprigen, fettarmen Garen von Würstchen, flachen Fleisch- und Fisch-stük- ken (Steaks, Schnitzel, Lachsscheiben) oder • Beim Grillbetrieb mit erhöhter Vorsicht auch zum Toasten und Überbacken. vorgehen. Durch die starke Hitze des Grillheizkörpers sind Rost und sonstige Tipps zum Grillen Teile sehr heiß. -
Seite 25: Grilltabelle
Grilltabelle Grillgut Gewicht Einschub Betriebsart Temperatur Grillzeit °C Minuten 1. Seite 2. Seite Rindfleisch 2 Rinderfiletsteaks, rot • 8 - 10 4 - 6 2 Rinderfiletsteaks, rosa • 10 - 12 8 - 10 2 Rinderfiletsteaks, durch • 12 - 13 9 - 12 Schweinefleisch 2 Schweinenackensteaks •... -
Seite 26: Einkochen
Einkochen • Verwenden Sie nur frische Nahrungsmit- tel. • Füllen Sie etwa 1 Liter heißes Wasser in die Fettpfanne, damit im Backofen die notwendige Feuchtigkeit entstehen kann. Stellen Sie die Gläser so hinein, dass sie sich nicht berühren. Eine Lage nasses Papier, das auf die Gläser gelegt wird, schont die Gummiringe. -
Seite 27: Auftauen
Auftauen Durch eine Luftumwälzung im Backofen bei • Zum Auftauen geeignet sind Sahne- und Raumtemperatur wird das Auftauen von Buttercremetorten, Kuchen und Gebäck, Gerichten beschleunigt. Stellen Sie hierzu Brot und Brötchen, tiefgefrorenes Obst. die Betriebsart „Auftauen“ ein. • Fleisch und Geflügel sollte aus hygienischen Gründen nicht im Backofen aufgetaut werden. -
Seite 28: Reinigung Und Pflege
Reinigung und Pflege Backofen • Vor jedem Reinigen den Backofen auskühlen lassen. Das Gerät darf nicht mit einem Heißdampf- • Der Backofen sowie die Zubehörteile soll- oder Dampfstrahlreiniger gereinigt werden. ten nach jeder Verschmutzung gereinigt Vor dem Reinigen den Herd ausschalten werden, damit Rückstände nicht einbren- und abkühlen lassen. -
Seite 29: Teleskopauszugschienen
Teleskopauszugschienen Zum Reinigen können die Einhängegitter mit Teleskopauszugschienen komplett abge- nommen werden. • Die Einhängegitter mit Teleskopauszügen auf beiden Seiten durch herausschrauben der seitlichen Rändelmuttern lösen und abnehmen. • Die Einhängegitter mit Teleskopauszug- schienen nur mit handelsüblichen Reinigungsmittel außen reinigen. Die Teleskopauszugschienen dürfen nicht in der Geschirrspülmaschine gereinigt werden. -
Seite 30: Backofenrückwand Reinigen
Reinigung und Pflege • Vor der Demontage muss der Herd durch Herausdrehen der Sicherungen oder Aus- schalten des Leitungsschutzschalters vom Netz getrennt werden! Backofenrückwand reinigen Demontage des rückseitigen Bleches • Die Einhängegitter mit Teleskopauszug auf beiden Seiten durch herausschrauben der seitlichen Rändelmutter lösen und ab- nehmen. -
Seite 31: Backofentür
Backofentür Zum gründlichen Reinigen des Backofens können die Tür und auch die Front- glasscheibe abgenommen werden. Backofentür aushängen Die Backofentür in die waagerechte Position herunterklappen. Die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen. Die Tür langsam bis zum Anschlag wieder zuklappen. -
Seite 32: Zubehör
Reinigung und Pflege Fettfilter Zubehör Der Fettfilter soll nach jeder Benutzung, Das Zubehör wie z.B. Backblech, Fett- eventuell mit Hilfe einer weichen Bürste, in pfanne, Rost usw. mit heißem Wasser und heißem Wasser mit etwas Spülmittelzusatz etwas Spülmittel reinigen. oder in der Geschirrspülmaschine gereinigt werden. - Seite 33 Was tun bei Problemen? Die Zeitschaltuhr zeigt ungewöhnliche Die Sicherungen lösen mehrfach aus Werte oder undefiniertes Schaltverhalten... Rufen Sie den Technischen Kundendienst Bei eventuellen Fehlfunktionen der Zeit- oder einen Elektroinstallateur! schaltuhr, die Herdsicherung im Sicherungs- kasten für einige Minuten ausschalten. Die Backofenbeleuchtung ist ausgefallen Anschließend Uhrzeit einstellen.
-
Seite 34: Austausch Von Geräteteilen
Leitungsschutzschalters vom Netz trennen. ben Sie das Abdeckglas wieder ein. Sonstiges Zubehör Der Rost, das Backblech, die Fettpfanne usw. kann unter Angabe der Produkt- und Privileg- Nummer des Herdes beim Technischen Kundendienst bestellt werden. Die Schalterknebel können nach vorne ab- gezogen und dann ausgewechselt werden. -
Seite 35: Montageanleitung
Montageanleitung • Der Abstand zwischen Kochfeld und Sicherheitshinweise für den In- Dunstabzugshaube muss mindestens so stallateur groß sein wie in der Montageanleitung der • Gemäß den technischen Anschluss- Dunstabzugshaube vorgegeben ist. bedingungen des Energieversorgungs- • Beim Einsetzen des Herdes in den unternehmens darf das Gerät nur vom Umbauschrank, darauf achten, das die Technischen Kundendienst oder einem... -
Seite 36: Geräteeinbau
Geräteeinbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. Die Abmessungen der Nischen sind unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist. • Den Einbauschrank mit der Wasserwaage eben ausrichten. - Seite 37 Vorgehensweise: • Schrauben auf der Rückseite des Gerä- tes lösen und Gerätewand abnehmen. • Die Anschlussleitung durch die Zugentlas- tung einführen. • Den weiteren Anschluss gemäß einer der abgebildeten Anschlussarten vornehmen. Für die jeweilige Netzspannung müssen die Brücken entsprechend gesetzt werden! •...
-
Seite 38: Technische Daten
Technische Daten Elektro-Einbauherd 30520 Produkt-Nr. 766.867 / 662.265 / 221.101 Abmessungen Herd Höhe/ Breite/ Tiefe 59,4/ 59,4/ 50 Einbaunische Höhe/ Breite/ Tiefe 60/ 56/ mind. 55 Herd Leergewicht, ca. Energieregler Anzahl (davon 2 mit Zuschaltung) Backofen Temperaturregler/ Funktionswahlsch. Anzahl 1/ 1... -
Seite 39: Kundendienst
Sie auch sämtliche in dieser mündlichen Kontaktaufnahme an: Gebrauchsanleitung enthaltenen Bedien- • Art und Marke des Gerätes schritte und Hinweise beachtet haben, bevor • Produkt-Nr. und Privileg-Nr. (s. Typschild) sie den Kundendienst rufen. • Kaufdatum (s. Rechnung/Kaufbeleg) Profectis GmbH • Art der Störung/ Fehlerbeschreibung Technischer Kundendienst •... -
Seite 40: Garantie-Information
Unsere Garantiebedingungen sind in unseren je- weils gültigen Hauptkatalogen abgedruckt. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Kundendienststelle oder nächstgelegenes Verkaufshaus zu wenden. Quelle Aktiengesellschaft 90762 Fürth Elektro-Einbauherd 30520 Produkt-Nr. 766.867 braun 662.265 weiß 221.101 Edelstahl 35678-3901 08/02...
