Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. nen angekommen ist. Falls Sie einen Überzeugen Sie sich selbst: auf unsere Pro- Transportschaden feststellen, wenden Sie dukte ist Verlass. sich bitte an die Quelle-Verkaufsstelle, bei Damit Ihnen die Bedienung leicht fällt, der Sie das Gerät gekauft haben, oder an haben wir eine ausführliche Anleitung bei- das Regionallager, das es angeliefert hat.
Seite 3
Inhaltsverzeichnis Braten ..........................20 Hinweise zum Braten allgemein ................20 Hinweise zur Brattabelle ..................20 Tipps zum Braten ..................... 21 Tipps zum Bratgeschirr .................... 21 Brattabelle ........................21 Grillen und Überbacken ....................22 Hinweise zum Grillen allgemein ................22 Hinweise zur Grilltabelle ..................22 Tipps zum Grillen .....................
Sicherheitshinweise • Vorsicht: Heizelemente, Backraum und Zubehörteile werden bei Betrieb heiß. Benutzen Sie immer Topflappen oder Topfhandschuhe und hantieren Sie • Um Schäden und Gefahren durch nicht vorsichtig um Verbrennungen zu vermei- ordnungsgemäßen Gebrauch zu ver- den. meiden, ist die Gebrauchsanleitung zu beachten und sorgfältig aufzubewah- •...
Worauf Sie achten müssen Schäden vermeiden Bestimmungsgemäße Verwendung • Nicht auf die Backofentür setzen oder stei- Das Gerät ist ausschließlich für die Zu- gen und keine schweren Gegenstände bereitung von haushaltsüblichen Speisen darauf ablegen. Die Backofenscharniere zu verwenden und nicht für unbeaufsich- könnten beschädigt werden und die Tür tigten Betrieb geeignet.

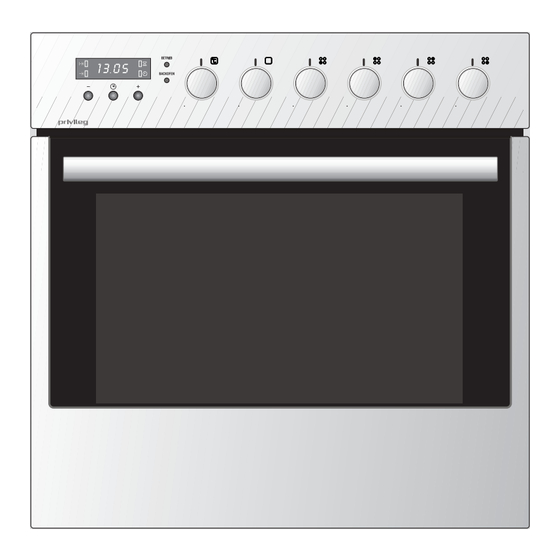

Gerätebeschreibung Bedienblende Wrasenaustritt Backofentürgriff Backofentür mit Sichtfenster 2 3 4 1 Zeitschaltuhr 4 Temperaturregler für Backofen 2 Backofenkontrolllampe. Sie leuchtet, 5 Funktionswahlschalter für die Back- solange der Backofen aufheizt und sie ofenbetriebsarten erlischt, wenn die Temperatur erreicht 6 Schalter für Kochstelle, vorne links ist.
Vor dem ersten Gebrauch Backofen Bitte führen Sie die folgenden Schritte aus, wenn Sie das Gerät zum ersten Mal in Sämtliche Verpackungsmaterialien (Kar- Betrieb nehmen. ton, Styropor) aus dem Backofen heraus- nehmen. Bei Edelstahlgeräten die transparente Zeitschaltuhr Schutzfolie auf Edelstahlflächen restlos Stellen Sie die Uhrzeit ein, da sie für den abziehen.
Zeitschaltuhr 1 Zeitfunktionentaste 2 Minus-Taste 3 Plus-Taste 4 Displayanzeige LED Dauer LED Ende 7 LED Kurzzeit LED Uhr Hinweis: Die Zeitschaltuhr hat folgende Funktionen: • Anzeige der Uhrzeit Nach Erstanschluss oder Stromausfall sind alle eingegebenen Zeiten gelöscht. • Timer (Kurzzeitwecker) Stellen Sie die Uhrzeit ein, weil sie für den •...
Zeitschaltuhr Abschaltautomatik Durch die Abschaltautomatik wird der eingeschal- tete Backofen automatisch ausgeschaltet. Beispiel: Der Backofen soll sich nach 45 Minu- ten abschalten. Vorgehensweise 1. Backofen einschalten: Betriebsart und Tempe- ratur wählen. Speise in den Backofen stellen. 2. Zeitfunktionentaste so oft drücken, bis LED Dauer blinkt.
Zeitschaltuhr Ein-/ Abschaltautomatik Korrektur Die jeweilige Funktion mit der Zeitfunktio- Für den Backofen kann die Betriebsdauer nentaste auswählen: wenn die je- und das Betriebsende im voraus program- weilige blinkt, kann korrigiert werden. miert werden. 1. Braten vorbereiten und in den Backofen Löschen stellen.
Zeitschaltuhr Timer (Kurzzeitmesser) Der Kurzzeitmesser funktioniert wie ein Kü- chenwecker. Nach Ablauf einer Kurzzeit er- tönt ein Signalton. Vorgehensweise 1. Zeitfunktionentaste so oft drük- ken, bis die LED Kurzzeit blinkt. 2. Mit der - oder -Taste die gewünsch- te Kurzzeit einstellen (max: 2 Stunden 30 Minuten).
Backofen Bedienung Zur Bedienung des Backofens stehen der Funktionswahlschalter und der Temperaturregler zur Verfügung. Funktions-Wahlschalter Betriebsarten Der Backofen kann in folgenden Betriebsar- ten betrieben werden: Temperaturregler Backofenbeleuchtung Die Backofenbeleuchtung ist (allein) eingeschaltet. Diese Betriebsart kann beim Reinigen des Backofens oder beim Ausnützen der Nachwär- me am Ende eines Brat- oder Backvorganges genutzt werden.
Seite 13
Backofen Kleinflächengrill Intensive Wärme wird vom Grillheizkörper (in- nen liegender, oberer Heizkörper) an das Gar- gut abgestrahlt. Nur der mittlere Bereich der Grillfläche wird beheizt. Einstellung Kleinflächengrill: Temperaturregler auf 200 - 250°C Funktions-Wahlschalter auf Gegrillt wird bei geschlossener Backofentür! Großflächengrill Intensive Wärme wird von den beiden oberen Heizkörpern an das Gargut abgestrahlt.
Backofen Einschubebenen In den Backofen können die Backbleche, der Rost oder die Fettpfanne in 4 Ebenen eingeschoben werden. In den Tabellen zum Braten, Backen oder Grillen ist die jeweilige Ebene mit angegeben. Die Einschubebene 2 und 4 von unten besitzt einen Teleskopauszug. Beachten Sie bitte die Zählweise der Einschubebenen von unten nach oben! Fettfilter...
Backofen Teleskopauszugschienen Achtung: Teleskopauszugschienen und son- stige Zubehörteile werden heiß! Topflappen °C o.ä. verwenden! Der Backofen besitzt Einhängegitter mit Teleskopauszugschienen auf 2 Ebenen. • Zum Einsetzen von Rost, Backblech oder Fett- pfanne zuerst die Teleskopauszugschienen einer Ebene herausziehen. • Rost, Backblech oder Fettpfanne auf den herausgezogenen Schienen ablegen und °C von Hand ganz in den Backofen bis zum An-...
Backen Hinweise zum Backen mit Ober- Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf /Unterhitze einen möglichen Dampfaustritt achten! • Die Ober-/Unterhitze eignet sich beson- ders für das Backen von trockenen Ku- Hinweise zum Backen allgemein chen, Brot und Biskuit.
Backen H i n w e i s e z u m B a c k e n m i t Heißluft-Plus • Heißluft-Plus eignet sich besonders für das Backen von feuchten Kuchen und für Obstkuchen. • Sie brauchen nicht vorheizen. •...
Backen Tipps zum Backen • Die Backofentemperatur wurde mit einem Thermometer selber gemessen • Ist der Kuchen durchgebacken? und dabei eine Abweichung festge- stellt. Mit einem Holzstäbchen stechen Sie an der höchsten Stelle den Kuchen an. Der Hersteller misst unter Normbedin- Wenn kein Teig mehr kleben bleibt, ist gungen die Temperatur mit einem Prüf- der Kuchen fertig.
Braten Beim Öffnen der Backofentür - während oder am Ende des Garvorganges - auf einen möglichen Dampfaustritt achten! Hinweise zum Braten allgemein • Offen gegarte Fleischstücke zuerst mit der Anrichteseite nach unten legen und • Zum Braten können Sie Ober-/Unterhit- nach 2/3 bis 3/4 der Zeit wenden.
Braten Tipps zum Braten • Wenn der Braten fertig ist, sollte er noch 5 bis 10 min im Backofen ruhen, damit • Das Braten von Fleisch, Geflügel und er beim Aufschneiden weniger Saft ver- Fisch im Backofen lohnt sich erst ab liert (Nicht bei Geflügel!).
Grillen und Überbacken Hinweise zur Grilltabelle Beim Grillbetrieb mit erhöhter Vorsicht vorgehen. Durch die starke Hitze des • Die angegebenen Grillzeiten gelten, Grillheizkörpers sind der Rost und die wenn 5 Minuten vorgeheizt wurde. sonstigen Teile sehr heiß. Deshalb Kü- chenhandschuhe und Grillzange ver- •...
Einkochen • Das Einkochgut und die Gläser wie • Füllen Sie etwa 1 Liter heißes Wasser üblich vorbereiten. Verwenden Sie han- in die Fettpfanne, damit im Backofen delsübliche Einmachgläser die notwendige Feuchtigkeit entstehen Gummiringen und Glasdeckeln. Gläser kann. Stellen Sie die Gläser so hinein, mit Schraub- oder Bajonettverschluss dass sie sich nicht berühren.
Auftauen Durch eine Luftumwälzung im Backofen • Zum Auftauen geeignet sind Sahne- bei Raumtemperatur wird das Auftauen und Buttercremetorten, Kuchen und von Gerichten beschleunigt. Stellen Sie Gebäck, Brot und Brötchen, tiefgefrore- hierzu die Auftaustufe ein. nes Obst. • Fleisch und Geflügel sollte aus hygienischen Gründen nicht im Hinweis: Bei versehentlicher Betätigung Backofen aufgetaut werden.
Kochstellen Bedienung der Kochstellen Die Kochstellen werden mit den Schaltern auf der Bedienungsblende in Betrieb ge- setzt. Die Symbole über den Schaltern zei- gen die Zugehörigkeit zu den Kochstellen Knebel Beschriftung Kochzone ausgeschaltet 1 - 9 Kochstufen Powerstufe (nur hintere Kochz.) Ankochautomatik Kochstellenschalter für die hinteren Kochzo- Für weitere ausführliche Informationen zu den...
Kochstellen Kochstellenkindersicherung Um zu vermeiden, dass sich Kinder spielender- weise am Gerät betätigen, kann die Bedie- nung des Kochfeldes gesperrt werden. Kindersicherung einschalten 1. Alle Kochstellen ausschalten (Stellung „0“). 2. Die beiden Knebel für die hinteren Kochstellen gleichzeitig nach links auf An- schlag drehen.
Reinigung und Pflege Backofen • Vor jedem Reinigen den Backofen aus- kühlen lassen. Das Gerät darf nicht mit einem Heiß- • Der Backofen sowie die Zubehörteile dampf- oder Dampfstrahlreiniger sollten nach jeder Verschmutzung gereinigt werden. gereinigt werden, damit Rückstände Vor dem Reinigen den Herd ausschalten nicht einbrennen können.
Reinigung und Pflege Teleskopauszugschienen Zum Reinigen können die Einhängegitter mit Teleskopauszugschienen komplett abgenom- men werden. Entnahme Auf der einen Backofenseite das Einhängegit- ter festhalten und die Rändelmutter vorne he- rausschrauben. Das Einhängegitter hinten an- heben, um es auszuhängen. Ebenso mit dem Einhängegitter auf der anderen Backofenseite verfahren.
Reinigung und Pflege Backofentür Backofentür aushängen Zum Reinigen kann die Tür abgenommen werden. Die Backofentür in die waage- rechte Position herunterklappen. Die Bü- gel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen (A). Die Tür langsam bis zum Anschlag wie- der zuklappen.
Reinigung und Pflege Innenreinigung der Glasscheiben Wenn erforderlich (bei Verschmutzung) kann die Backofentür zerlegt werden, um sie innen zu reinigen. Achtung: Bei Demontage und Reinigung mit besonderer Vorsicht hantieren; innen können sich scharfe Kanten befinden! Ein Küchentuch unterlegen und die Backofen- tür mit der Außenseite auf eine waagerechte Fläche auflegen.
Was tun bei Problemen? Die Betriebskontrolllampe leuchtet nicht • Haben Sie alle notwendigen Schalter betätigt? • Hat die Sicherung in der Hausinstalla- Unqualifizierte Eingriffe und Reparaturen tion ausgelöst? am Gerät sind gefährlich, weil Strom- • Haben Sie den Temperaturregler bzw. schlag- und Kurzschlussgefahr besteht.
ßend schrauben Sie das Abdeckglas wie- der ein. Sonstiges Zubehör Der Rost, das Backblech, die Fettpfanne usw. kann unter Angabe der Produkt- und Privileg-Nummer des Herdes beim Tech- nischen Kundendienst bestellt werden. Die Schalterknebel können nach vorne ab- gezogen und dann ausgewechselt werden.
Hinweise zur Entsorgung Hinweise zur Entsorgung Verpackungs-Entsorgung Altgeräte-Entsorgung Unsere Produkte benötigen für den Trans- Dieses Produkt darf am port eine wirksame Schutzverpackung. Ende seiner Lebensdauer nicht über den normalen Diese Transportschutzverpackung wird vom Haushaltsabfall entsorgt Spediteur immer mitgenommen und einer werden, sondern muss an Verwertung zugeführt.
Montageanleitung Sicherheitshinweise für den In- Sicherheitshinweise für den Kü- stallateur chenmöbelmonteur • Gemäß den technischen Anschluss- • Furniere, Kleber bzw. Kunststoffbeläge bedingungen des Energieversor- des Einbauschrankes und der angren- gungsunternehmens darf das Gerät nur zenden Möbel müssen temperatur- vom Technischen Kundendienst oder beständig sein (>75°C).
Montageanleitung Geräteeinbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. Die Abmessungen der Nische sind unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist. Das Bodenbrett muss kürzer sein als die Seitenwand des Ein- bauschrankes.
Montageanleitung Elektrischer Anschluss nur durch den Technischen Kundendienst oder einen zu- gelassenen Elektroinstallateur! Bei falscher Installation werden Teile des Gerätes zerstört und es besteht dann kein Garantieanspruch! Die angeschlossene Verbraucherspan- nung (230V gegen N) ist von einem Fach- mann mit einem Messgerät zu prüfen! Elektroanschluss •...
Sie auch sämtliche in oder mündlichen Kontaktaufnahme an: dieser Gebrauchsanleitung enthaltenen • Art und Marke des Gerätes Bedienschritte und Hinweise beachtet • Produkt-Nr. und Privileg-Nr. (s. Typ- haben, bevor sie den Kundendienst ru- schild) fen. • Kaufdatum (s. Rechnung/Kaufbeleg) Profectis GmbH •...
Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotli- nes an. Die Bedingungen und die Telefonnummern hier- zu finden Sie im Service-Teil des QUELLE- Hauptkataloges. QUELLE AG 90762 Fürth Elektro-Einbauherd 30800 I Produkt-Nr. 114.868 Edelstahl 06/2005 35690-8001 R.0 - EHPs R&D...
