Montageanleitung
Elektrischer Anschluss nur durch den
Technischen Kundendienst oder einen
zugelassenen Elektroinstallateur!
Bei falscher Installation werden Teile des
Gerätes zerstört und es besteht dann
kein Garantieanspruch!
Die angeschlossene Verbraucherspannung
(230 V gegen N) ist von einem Fachmann
mit einem Messgerät zu prüfen!
Elektroanschluss
• Vor dem Anschluss ist zu prüfen, ob die
auf dem Typschild angegebene
Spannung mit der vorhandenen Netz-
spannung übereinstimmt.
• Die Länge des Anschlussleitung soll mit
ca. 1,5 m so bemessen werden, dass das
Gerät vor dem Einschieben angeschlos-
sen werden kann.
• Der Schutzleiter muss so bemessen
werden, dass er beim Versagen der Zug-
entlastung erst nach den spannungsführen-
den Adern der Anschlussleitung auf Zug
belastet wird.
Vorgehensweise:
• Schrauben auf der Rückseite des Gerätes
lösen und Gerätewand abnehmen.
• Die Anschlussleitung durch die Zugentlas-
tung einführen.
• Den weiteren Anschluss gemäß der ab-
gebildeten Anschlussart vornehmen.
• Die Zugentlastung und die Geräterückwand
wieder festschrauben.

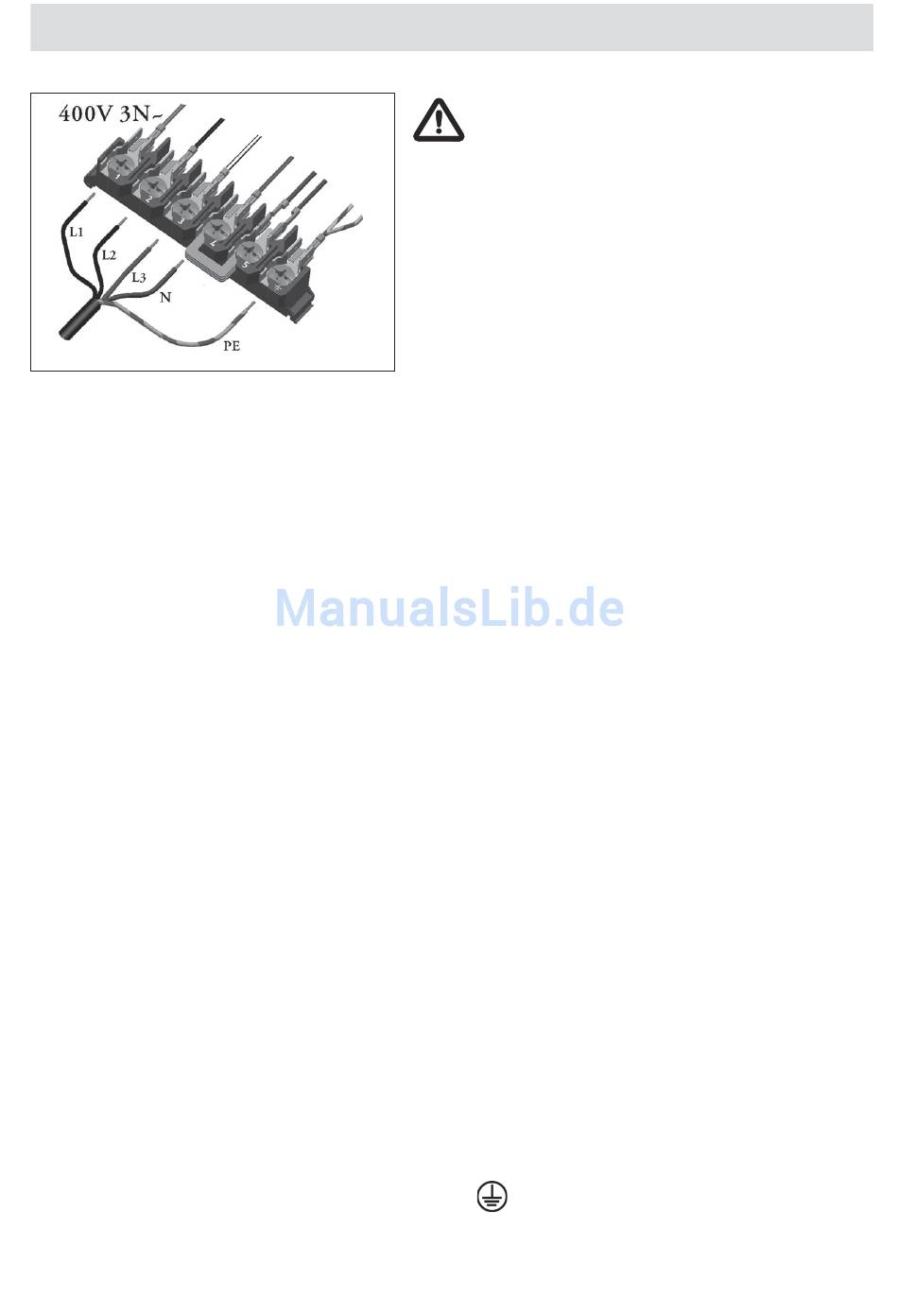

Leitungsfarben
L1, L2, L3 = Spannungsführende Außenlei-
ter.
N = Neutralleiter
Auf richtigen N - Anschluss achten !
PE = Schutzleiter
