Sicherheitshinweise • Vorsicht: Heizelemente, Backraum und • Um Schäden und Gefahren durch nicht Zubehörteile werden bei Betrieb heiß. Be- ordnungsgemäßen Gebrauch zu vermei- nutzen Sie immer Topflappen oder Topf- den, ist die Gebrauchsanleitung zu handschuhe und hantieren Sie vorsichtig beachten und sorgfältig aufzubewahren. um Verbrennungen zu vermeiden.
Worauf Sie achten müssen Schäden vermeiden Bestimmungsgemäße Verwendung • Nicht auf die Backofentür setzen oder stei- Das Gerät ist ausschließlich für die Zu- gen und keine schweren Gegenstände bereitung von haushaltsüblichen Speisen zu darauf ablegen. Die Backofenscharniere verwenden und nicht für unbeaufsichtigten könnten beschädigt werden und die Tür Betrieb geeignet.

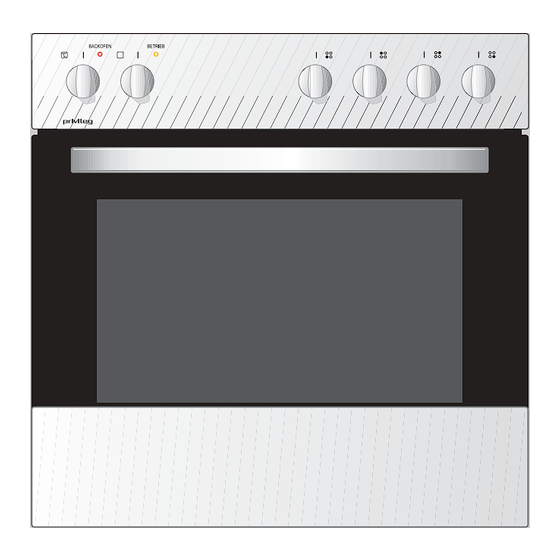

Gerätebeschreibung Bedienblende Wrasenaustritt Backofentürgriff Backofentür mit Sichtfenster 1 Temperaturregler für Backofen 4 Betriebskontrolllampe. Sie zeigt an das der Backofen oder eine Kochstelle einge- 2 Backofenkontrolllampe. Sie leuchtet, so- schaltet ist. lange der Backofen aufheizt und sie er- lischt, wenn die Temperatur erreicht ist. 5 Schalter für Kochstelle, vorne links 3 Funktions-Wahlschalter für die Backofen- 6 Schalter für Kochstelle, hinten links...
Vor dem ersten Gebrauch Backofen Bitte führen Sie die folgenden Schritte aus, wenn Sie das Gerät zum ersten Mal in Be- Sämtliche Verpackungsmaterialien (Karton, trieb nehmen. Styropor) aus dem Backofen herausneh- men. Bei Edelstahlgeräten die transparente Schutzfolie auf Edelstahlflächen restlos ab- ziehen.
Kochstellen Bedienung der Kochstellen Die Kochstellen werden mit den Schaltern auf der Bedienungsblende in Betrieb ge- setzt. Die Symbole über den Schaltern zei- gen die Zugehörigkeit zu den Kochstellen Die Heizleistung der Kochstellen kann stu- fenlos eingestellt werden. In der Tabelle finden Sie Anwendungs- beispiele für die einzelnen Kennzahlen.
Backofen Bedienung Zur Bedienung des Backofens steht der Funktions-Wahlschalter und der Tempera- turregler zur Verfügung. Betriebsarten Der Backofen kann in folgenden Betriebs- arten betrieben werden: Funktions-Wahlschalter Backofenbeleuchtung Temperaturregler Die Backofenbeleuchtung kann ohne weitere Funktion eingeschaltet werden. Praktische Anwendung dafür sind die Reinigung des Backofens oder das Ausnüt- zen der Nachwärme am Ende eines Brat- oder Backvorganges.
Backofen Heißluft Das Gebläse an der Backofenrückwand verteilt erhitzte Luft in einem ständigen Kreislauf direkt auf das Brat-/ Backgut. Diese Beheizungsart eignet sich besonders für gleichzeitiges Braten und Backen auf mehreren Ebenen. Einstellung Heißluft: Temperaturregler zwischen 50 und 250°C. Funktions-Wahlschalter auf Grill Beim Grillen erfolgt die Wärmeabgabe direkt durch den an der Garraumdecke...
Backofen Backofen-Zubehörteile Backblech (flach) für Kuchen und Plätzchen Fettpfanne (tief) für feuchte Kuchen, Braten oder als Auffanggefäß für Bratensaft Rost für Geschirr, Kuchenformen, Braten und Grillstücke Gehäusekühlung Die eingebaute Gehäusekühlung sorgt für niedrige Temperaturen an Bedienblende, Schalterknebel und Backofen-Türgriff bei aufgeheiztem Backofen.
Backen Zum Backen können Sie Ober-/Unterhitze oder Heißluft verwenden. Hinweise • Zum Backen richten Sie sich bitte bei der Wahl der Einschubebene, Temperatur und Backzeit nach der Backtabelle und nicht nach evtl. alten Erfahrungswerten anderer Backöfen. Die in der Backtabelle angegebenen Werte sind speziell für diesen Backofen ermittelt und getestet.
Backen Backen mit Heißluft • Die Heißluft eignet sich besonders für das Backen auf mehreren Ebenen, für feuch- te Kuchen und für Obstkuchen. • Es können auch helle Backformen verwendet werden. • Die Backtemperatur ist in der Regel niedriger als beim Backen mit „Ober-/ Unterhitze”...
Backen Tipps zum Backen Ungleichmäßiges Backen bei Kleinge- Ist der Kuchen durchgebacken? bäck und Tiefkühlkost und die Vermei- Mit einem Holzstäbchen stechen Sie an der dung von Schwitz- und Kondenswasser. höchsten Stelle den Kuchen an. Wenn kein Bei diesen Lebensmitteln enpfehlen wir den Teig mehr kleben bleibt, ist der Kuchen Backofen grundsätzlich 15 Minuten vorzu- fertig.
Braten Hinweise zum Braten Zum Braten können Sie Ober-/Unterhitze oder Heißluft verwenden. In der Brattabelle finden sie Angaben zur Temperatur, Einschubebene und Bratzeit. Weil Bratzeiten sehr stark von Art, Gewicht und Qualität des Fleisches abhängig sind, Tipps zum Geschirr können sich Abweichungen ergeben. •...
Grillen und Überbacken Der Grillheizkörper eignet sich besonders zum knusprigen, fettarmen Garen von Würstchen, flachen Fleisch- und Fisch- stücken (Steaks, Schnitzel, Lachsscheiben) • Beim Grillbetrieb mit erhöhter Vorsicht oder auch zum Toasten und Überbacken. vorgehen. Durch die starke Hitze des Grillheizkörpers sind Rost und sonstige Tipps zum Grillen Teile sehr heiß.
Einkochen • Füllen Sie etwa 1 Liter heißes Wasser in die Fettpfanne, damit im Backofen die notwendige Feuchtigkeit entstehen kann. Stellen Sie die Gläser so hinein, dass sie sich nicht berühren. Eine Lage nasses Papier, das auf die Gläser gelegt wird, schont die Gummiringe.
Auftauen Durch eine Luftumwälzung im Backofen bei • Zum Auftauen geeignet sind Sahne- und Raumtemperatur wird das Auftauen von Ge- Buttercremetorten, Kuchen und Gebäck, richten beschleunigt. Brot und Brötchen, tiefgefrorenes Obst. Stellen Sie den Funktions-Wahlschalter auf • Fleisch und Geflügel sollte aus Heißluft und lassen Sie den Temperaturreg- hygienischen Gründen nicht im Backofen ler auf •...
Reinigung und Pflege Backofen • Vor jedem Reinigen den Backofen aus- kühlen lassen. Das Gerät darf nicht mit einem Heißdampf- • Der Backofen sowie die Zubehörteile soll- oder Dampfstrahlreiniger gereinigt werden. ten nach jeder Verschmutzung gereinigt Vor dem Reinigen den Herd ausschalten werden, damit Rückstände nicht einbren- und abkühlen lassen.
Reinigung und Pflege Einhängegitter Zum Reinigen können die Einhängegitter komplett abgenommen werden. Entnahme Auf der einen Backofenseite das Einhänge- gitter festhalten und mit einem 20 Cent Stück die Rändelschraube vorne herausschrauben. Das Einhängegitter hinten anheben, um es auszuhängen. Ebenso mit dem Einhängegitter auf der anderen Backofenseite verfahren.
Reinigung und Pflege Backofentür Backofentür aushängen Zum Reinigen kann die Tür abgenommen werden. Die Backofentür in die waagerech- te Position herunterklappen. Die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen (A). Die Tür langsam bis zum Anschlag wieder zuklappen.
Reinigung und Pflege Innenreinigung der Glasscheiben Wenn erforderlich (bei Verschmutzung) kann die Backofentür zerlegt werden, um sie in- nen zu reinigen. Achtung: Bei Demontage und Reinigung mit besonderer Vorsicht hantieren; innen können sich scharfe Kanten befinden! Ein Küchentuch unterlegen und die Backo- fentür mit der Außenseite auf eine waage- rechte Fläche auflegen.
Was tun bei Problemen? Die Betriebskontrolllampe leuchtet Unqualifizierte Eingriffe und Reparaturen nicht am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur • Haben Sie alle notwendigen Schalter Vermeidung von Körperschäden und Schä- betätigt? den am Gerät zu unterlassen. Deshalb sol- •...
Austausch von Geräteteilen Die Fassung der Backofenlampe steht unter Spannung. Es besteht Stromschlaggefahr! Zum Auswechseln der Backofenbeleuchtung den Herd unbedingt durch Herausdrehen der Sicherungen oder Ausschalten des Leitungs- schutzschalters vom Netz trennen. Backofenlampe Für den Austausch wird eine Backofenlampe mit folgender Spezifikation benötigt: Fassung E14, 230 V, 25 W, 300 Drehen Sie das Abdeckglas gegen die Uhr- zeigerrichtung heraus und tauschen Sie die...
Hinweise zur Entsorgung Verpackungs-Entsorgung Altgeräte-Entsorgung Unsere Produkte benötigen für den Trans- Dieses Produkt darf am Ende port eine wirksame Schutzverpackung. seiner Lebensdauer nicht über den normalen Haushaltsabfall Diese Transportschutzverpackung wird vom entsorgt werden, sondern muss Spediteur immer mitgenommen und einer an einem Sammelpunkt für das Verwertung zugeführt.
Montageanleitung Sicherheitshinweise für den In- Sicherheitshinweise für den Kü- stallateur chenmöbelmonteur • Gemäß den technischen Anschluss- • Furniere, Kleber bzw. Kunststoffbeläge bedingungen des Energieversorgungs- des Einbauschrankes und der angren- unternehmens darf das Gerät nur vom zenden Möbel müssen temperatur- Technischen Kundendienst oder einem beständig sein (>75°C).
Montageanleitung Geräteeinbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. Die Abmessungen der Nische sind unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist. Das Bodenbrett muss kürzer sein als die Seitenwand des Einbauschrankes.
Montageanleitung Elektrischer Anschluss nur durch den Technischen Kundendienst oder einen zugelassenen Elektroinstallateur! Bei falscher Installation werden Teile des Gerätes zerstört und es besteht dann kein Garantieanspruch! Die angeschlossene Verbraucherspannung (230 V gegen N) ist von einem Fachmann mit einem Messgerät zu prüfen! Elektroanschluss •...
Kontaktaufnahme an: Gebrauchsanleitung enthaltenen Bedien- • Art und Marke des Gerätes schritte und Hinweise beachtet haben, be- • Produkt-Nr. und Privileg-Nr. (s. Typschild) vor sie den Kundendienst rufen. • Kaufdatum (s. Rechnung/Kaufbeleg) Profectis GmbH • Art der Störung/ Fehlerbeschreibung Technischer Kundendienst •...
Kundendienst PROFECTIS oder rufen Sie bei einer unserer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Haupt- kataloges. QUELLE GmbH 90762 Fürth Elektro-Einbauherd 15000 Produkt-Nr. 732.892 braun 455.950 weiß 417.650 Edelstahl 02/2006 35688-2502 R.00 - EHP R&D-ZO-ll...
