Seite 1

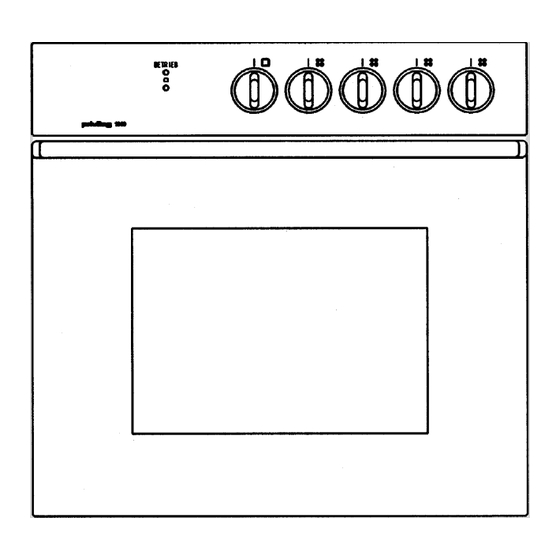

Elektro-Einbauherd 1010 Gebrauchs- und Montageanleitung...
Seite 2
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für Ihren Einkauf bei Quelle. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlaß. Damit Ihnen die Bedienung leicht fällt, ha- ben wir eine ausführliche Anleitung beige- legt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät vertraut zu werden.
Sicherheitshinweise Eindringen in das Gerät einen Kurz- schluß verursachen und zu Beschädi- gungen führen. Um die Folgen zu ver- meiden, darf das Gerät nicht mit einem • Unsachgemäßer Elektroanschluß des Heißdampf- oder Dampfstrahlreiniger Herdes ist gefährlich. Um die Gefahr ei- gereinigt werden.
Gerätebeschreibung Kochfeld Wahlweise haben Sie ein Glaskeramik- Kochfeld zu Ihrem Herd bestellt. Je nach Modell können sich Abweichungen zur Abbildung ergeben. 1 Glaskeramik-Kochfeld 2 Kochzone Kochmulde Wahlweise haben Sie ein Kochmulde zu Ihrem Herd bestellt. Je nach Modell können sich Abweichungen zur Abbildung ergeben.
Bedienungsblende 1 Betriebskontrollampe. Sie zeigt an, daß der Backofen und/oder eine der Koch- stellen in Betrieb ist. 2 Backofenkontrollampe. Sie zeigt an, daß einer der Heizkörper des Backofens in Betrieb ist. 3 Temperaturregler für Backofen 4 Schalter für Kochstelle, vorne links. 5 Schalter für Kochstelle, hinten links.
Inbetriebnahme Kochstellen Backofen • Wenn Sie eine Email- oder Edelstahl- Nehmen Sie alle Zubehörteile aus dem mulde haben: Schalten Sie die Kochst- Backofen und reinigen Sie diese mit ellen für etwa 3 - 5 Minuten ohne Koch- warmem Wasser und handelsüblichem geschirr auf der höchsten Stufe ein, um Spülmittel.
Kochstellen Bitte achten Sie in der folgenden Be- Stromschlaggefahr besteht. In diesem schreibung jeweils auf die von Ihnen Fall sofort alle Kochzonenschalter aus- gewählte Ausstattung des zum Herd schalten und den Herd durch Herausdre- passenden Kochfeldes bzw. der Koch- hen der Sicherung bzw. Ausschalten des mulde.
Kochstellen Töpfe und Kochgeschirr • Geschirr aus feuerfestem Glas mit ei- gens für Elektroplatten flachgeschlif- • Nur bei Verwendung von Kochgeschirr fenem Boden ist geeignet, wenn es dem mit ebenem Boden und einem den ver- jeweiligen Kochstellendurchmesser ent- schiedenen Kochstellen angepaßten spricht.
Glaskeramik-Kochfeld Überhitzungsschutz Die großen Kochstellen haben einen Durch- Alle Kochstellen (mit Ausnahme der messer von 180 mm und die kleinen einen Normalkochstellen bei der Einbaukoch- Durchmesser von 145 mm. mulde) sind mit einem Überhitzungsschutz ausgestattet, der die Kochstellen bei un- Die Leistungssteuerung erfolgt automatisch sachgemäßem Betrieb (z.B.
Kochstellen Bedienung der Kochstellen Kochstelle vorne links Die Kochstellen werden mit den zugehöri- gen Schaltern auf der Bedienungsblende Kochstelle hinten links bedient. Die Symbole über den Schaltern zeigen die Kochstelle hinten rechts Zugehörigkeit zu den Kochstellen an. Kochstelle vorne rechts Nach dem Einschalten einer oder mehre- rer Kochstellen leuchtet die Betriebs- kontrollampe.
Backofen Wichtige Hinweise • Legen Sie den Backofenboden nicht mit Alu- folie aus und stellen Sie keine Pfannen, Töpfe etc. auf den Boden, da sonst die Backofen- emaille durch den entstehenden Hitzestau beschädigt werden kann. • Obstsäfte, die vom Backblech tropfen, kön- nen auf der Emaille Flecken hinterlassen, die unter Umständen nicht mehr entfernt werden können.
Backofen Oberhitze Die Wärme wird nur von dem Heizkörper an der Oberseite des Backofens an das Gargut abge- geben. Diese Betriebsart sollte dann gewählt werden, wenn die Oberseite der Speise stärker gebraten oder gebacken werden soll (z.B. zum Nachgaren bzw. Nachbräunen). Einstellung Oberhitze: Temperaturregler auf Achtung: Oberhitze ist nicht temperaturgeregelt.
Rost-Auszugsbegrenzung Der Rost und die Prägungen der Einschub- ebenen im Backofen sind mit einer Auszugs- begrenzung versehen, die folgendermaßen funktioniert: Beim Einsetzen den Rost auf ca. 45° kippen und mit der Kröpfung voran bei gleichzeitiger Absen- kung in die Waagrechte in den Backofen ein- schieben.
Backen Backen mit Ober-/Unterhitze Tips zum Backen • Nur eine Einschubebene benutzen. Ist der Kuchen durchgebacken? • Dunkle Backformen verwenden. Helle Mit einem Holzstäbchen stechen Sie an der Backformen bräunen schlechter, da sie höchsten Stelle den Kuchen an. Wenn kein die Wärme reflektieren.
Braten Tips zum Geschirr Hinweise zum Braten • Sie können Geschirr aus Email, feuer- In der Brattabelle finden sie Angaben zur festem Glas, Ton (Römertopf) oder Guß- Temperatur, Einschubebene und Bratzeit. eisen verwenden. Weil Bratzeiten sehr stark von Art, Gewicht und Qualität des Fleisches abhängig sind, •...
Reinigung und Pflege Kochmulde Die Kochmulde selbst mit warmen Spül- wasser reinigen. Hartnäckige Verschmut- Das Gerät darf nicht mit einem Heißdampf- zungen vorher mit einem feuchten oder Dampfstrahlreiniger gereinigt werden. Schwamm aufweichen. Vor dem Reinigen den Herd ausschalten Die vier Kochstellen nach jeder Ver- und abkühlen lassen.
das Kochfeld noch handwarm ist. Benut- Glaskeramik-Kochfeld zen Sie dazu den Ceraclen Glaskeramik- Wichtig: Verwenden Sie niemals aggres- Reiniger für Kochflächen oder andere sive Reinigungsmittel, wie z.B. grobe handelsübliche Reinigungsmittel. Gehen Scheuermittel, kratzende Topfreiniger, Sie dabei so vor, wie unter Punkt 2 beschrie- Rost- und Fleckenentferner etc.
Reinigung und Pflege Backofentür Zum gründlichen Reinigen des Backofens kön- nen die Tür und auch die Frontglasscheibe ab- genommen werden. Backofentür aushängen Die Backofentür in die waagerechte Position her- unterklappen. Die Bügel auf den beiden Türscharnieren nach vorne bis zum Anschlag umklappen. Die Tür langsam bis zum Anschlag wieder zu- klappen.
Backofentür einsetzen Beim Einhängen der Tür in umgekehrter Reihenfolge wie beim Aushängen vorge- hen. Am Schluß die Bügel wieder nach hinten zum Backofen schwenken. Die korrekte Funktion der Tür überprüfen. Zubehör Das Zubehör wie Backblech und Rost mit heißem Wasser und etwas Spülmittel rei- nigen.
Was tun bei Problemen? Bitte beachen Die Betriebskontrollampen leuchten nicht ..Sollten an Ihrem Gerät Störungen auftre- ten, prüfen Sie bitte anhand dieser Ge- • Haben Sie alle notwendigen Schalter brauchsanleitung, ob sie die Ursachen nicht betätigt? selber beheben können. •...
Backofenlampe aus. Anschließend schrauben Sie das Abdeckglas wieder ein. Sonstiges Zubehör Der Rost, das Backblech usw. kann unter Anga- be der Produkt- und Privileg-Nummer des Herdes beim Quelle Kundendienst bestellt werden. Die Schalterknebel können nach vorne abgezo- gen und dann ausgewechselt werden.
Hinweise zur Entsorgung Altgeräte-Entsorgung Verpackungs-Entsorgung Schon seit 1976 nimmt Quelle alte Elektro- Unsere Produkte benötigen für den Trans- Großgeräte zurück und führt sie einer fach- port eine wirksame Schutzverpackung. gerechten Entsorgung zu. So können Sie auch Ihren Herd am Ende der Nutzungs- Diese Transportschutzverpackung wird phase zurückgeben.
Montageanweisung Sicherheitshinweise für den Sicherheitshinweise für den Installateur Küchenmöbelmonteur • Gemäß den technischen Anschluß- • Bei den Einbaumöbeln müssen Furnie- bedingungen des Energieversorgungs- re oder Kunststoffbeläge mit hitzebe- unternehmens darf das Gerät nur vom ständigem Kleber (größer 75° C) verar- Quelle Kundendienst oder einem zuge- beitet sein.
Montageanweisung Herdanschluß und -einbau Elektroanschluß • Vor dem Anschluß ist zu prüfen, ob die auf dem Typschild angegebene Spannung mit der vorhandenen Netzspannung übereinstimmt. • Wenn eine neue Anschlußdose gesetzt wird, sollte diese gemäß Abbildung angebracht werden, damit der Stecker gut zugänglich ist. •...
Montageanweisung Geräteeinbau Wichtig: Der Berührungsschutz muß durch den Einbau gewährleistet sein. • Die Standsicherheit der Möbel muß DIN 68930 genügen. Die Abmessungen der Ni- schen sind unbedingt einzuhalten. • Auf der Rückseite des Gerätes darf in der Nische keine Möbelrückwand vorhanden sein, damit die Lüftung gewährleistet ist.
Sie bitte die so wenden Sie sich bitte an unsere nächstgelegene Quelle-Kundendienststelle Kundenbetreuung. mit Angabe der auf dem Typschild angegebenen Produkt- und Privileg-Num- Die Anschrift lautet: mer. Wir empfehlen Ihnen, die Nummern in QUELLE Schickedanz AG & Co.
Verkaufshäusern bzw. Ver- kaufsstellen aus. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Kundendienststelle oder nächstgelegenes Verkaufshaus zu wenden. Einbau-Elektroherd Privileg 1010 Prod.-Nr. 004.574 0 (braun) 004.575 7 (weiß) 004.625 0 (schwarz) 004.686 2 (Edelstahl) 35669-8202...
