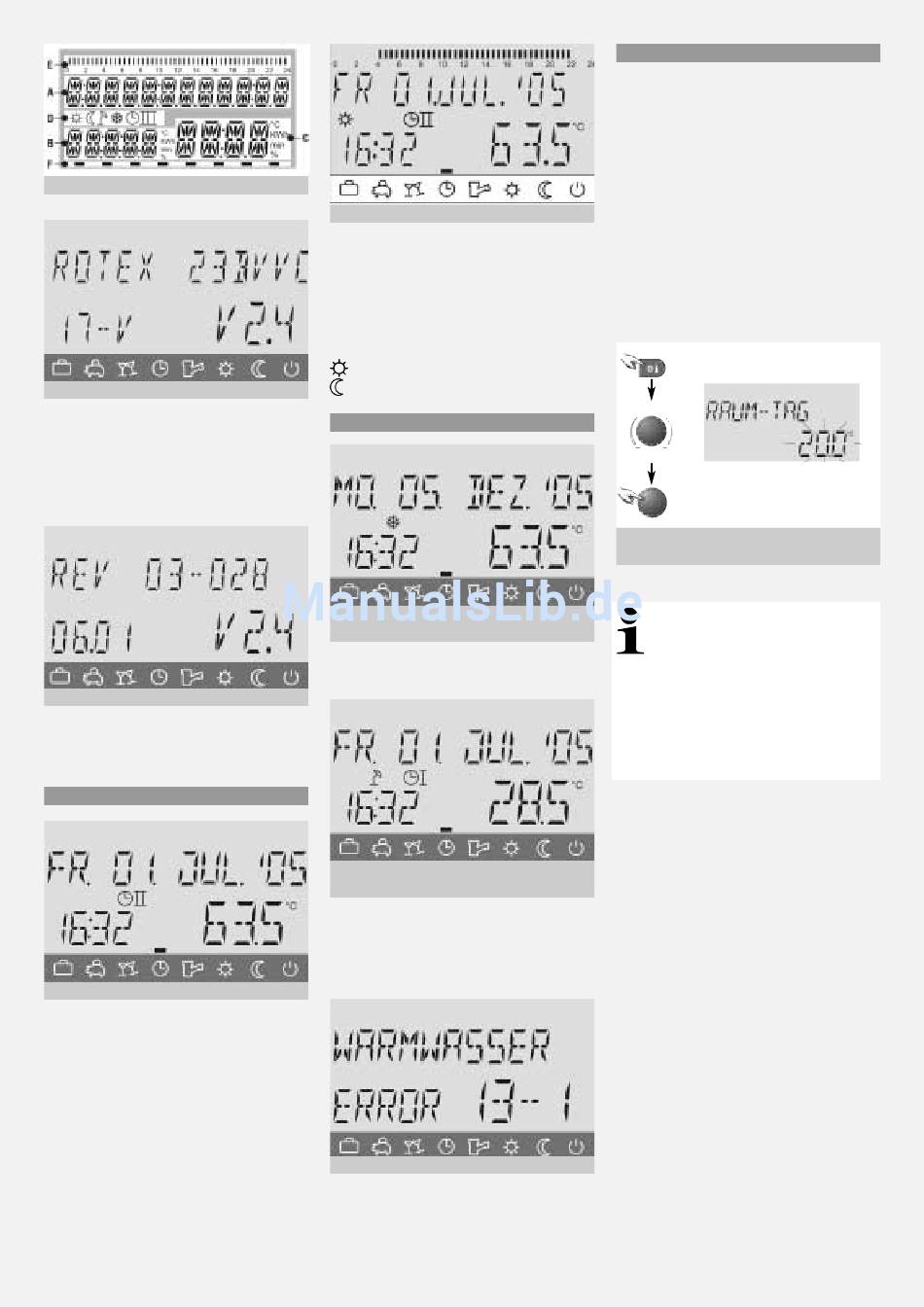

Bild 1.3a: Aufteilung der Display-Bereiche
Bild 1.3b: Startanzeige
Wenn in dieser Startphase nach dem Ein-
schalten die Info-Taste gedrückt wird, kann
entsprechend Bild 1.3c der genaue Revisions-
stand der Regelungsprogrammversion abge-
lesen werden.
Bild 1.3c: Versionsanzeige
Nach wenigen Sekunden wird auf die Grund-
anzeige umgeschaltet.

Grundanzeige

Bild 1.4a: Grundanzeige am Zentralgerät
Angezeigt werden Wochentag, Datum, Uhrzeit
und Wärmeerzeuger-Temperatur.
Der Markierungsbalken am unteren Rand
kennzeichnet die aktive Betriebsart
(Bsp.: AUTOMATIK Zeitprogramm P2).
[ 6 ]
Bild 1.4b: Grundanzeige am Raumgerät
Zusätzlich zur Grundanzeige am Zentralgerät
wird bei der Raumstation THETA RS bei Auto-
matikbetrieb das aktive Schaltzeitprogramm
für den zugewiesenen Heizkreis in der Bal-
kenanzeige am oberen Rand und die derzeit
aktive Betriebsphase angezeigt:
Tagbetrieb
Absenkbetrieb

Sonderanzeigen

Bild 1.5: Anzeige bei aktivem Anlagen-Frost-
schutz
Eiskristallsymbol:
Anlagen-Frostschutz aktiv
Bild 1.6: Anzeige bei aktiver Sommer-
Abschaltung
Sonnenschirmsymbol:
Sommerabschaltung aktiv
(Heizung ausgeschaltet, Warmwasser nach
Zeitprogramm P1)
Bild 1.7: Beispiel einer Störmeldungs-Anzeige
Störmeldung (z. B. Warmwasser: Speicher-
fühler defekt) erscheint im Wechsel mit der
Grundanzeige – Wartungsdienst rufen!

Funktionen der Bedientasten

In Tab.1.1 sind die von der Bedienoberfläche
aus unmittelbar erreichbaren Funktionen und
Einstellmöglichkeiten zusammengefasst.
Anschließend sind die Funktionen und Bedeu-
tungen kurz beschrieben.
Bei den folgenden Darstellungen erfolgt die
Tastenbedienung ausgehend von der Grund-
anzeige, ggfs. ist dazu vorher die BAW-Taste
(6) zu drücken:
Tag-Taste (3): Gewünschte Tages-Raum-
temperatur einstellen
Temperatur
ändern
Einstellbereich: 5 bis 30 °C
Änderung übernehmen
Bild 1.8: Raumtemperatur-Sollwert
im Heizbetrieb
Hinweis: Dieser Einstellwert ist
Ausgangswert für die individuell
einstellbaren Temperaturvorgaben
für den Tages-Raumsollwert innerhalb der
Schaltzeitprogrammierung. In den Schalt-
zeitprogrammen vorgenommene Tempera-
turanpassungen werden bei einer
Änderung dieses Einstellwertes um den
gleichen Betrag verschoben.
