Montagehinweise Raumstation
THETA RS
Montageort:
Das Gerät ist in einer Höhe von ca. 1,20 bis
1,50 m an einem neutralen, d.h. für alle Räume
repräsentativen Messort anzubringen. Zweck-
mäßigerweise ist hierfür eine Zwischenwand
des kühlsten Tagesaufenthaltsraums zu
wählen.
Um eine ausreichende Luftzirkulation an der
Raumstation gewährleisten zu können, muss
diese an der Wand freihängend montiert
werden.
Hinweis: Ungeeignet sind folgende
Montageorte:
- Orte mit direkter Sonneneinstrah-
lung (Wintersonnenstand berücksichti-
gen).
- In der Nähe fremdwärmeerzeugender
Geräte wie Fernsehapparate, Kühl-
schränke, Wandlampen, Heizkörper etc..
- Wände, hinter denen Heizungs- bzw.
Warmwasserrohre oder beheizte Kamine
verlaufen
- Nicht wärmegedämmte Außenwände
- Ecken oder Wandnischen, Regale oder
hinter Vorhängen (ungenügende Luftzirku-
lation)
- Türnähe zu unbeheizten Räumen (Fremd-
kälteeinfluss)
Im Montageraum sollten eventuell vorhan-
dene sonstige Raumregelgeräte deakti-
viert werden, um eine gegenseitige Beein-
flussung der Regler zu verhindern. Dazu
sollten Heizkörper-Thermostatventile oder
Fußbodenheizungs-Stellantriebe ganz
geöffnet werden.
Montage:
Nach Lösen des Oberteils (Bild 7.11) kann der
Wandanschlusssockel abgenommen und mit
den beiliegenden Dübeln und Schrauben am
Montageort befestigt werden.
Die Datenbusleitung muss hierbei durch den
unteren Ausbruch hindurchgeführt werden.
Hinweis: Für eine einwand-
freie Kabeleinführung ist eine
Unterputz-Schalterdose vorzu-
sehen.
Um Fremdkälteeinfluss durch Kaminwir-
kung in den Installationsrohren zu vermei-
den, müssen die Kabeldurchführungen
innerhalb der Unterputz-Schalterdose
abgedichtet werden.
Auf die korrekte Polung der Datenbus-
leitung (siehe elektrischer Anschluss) ist
zu achten!

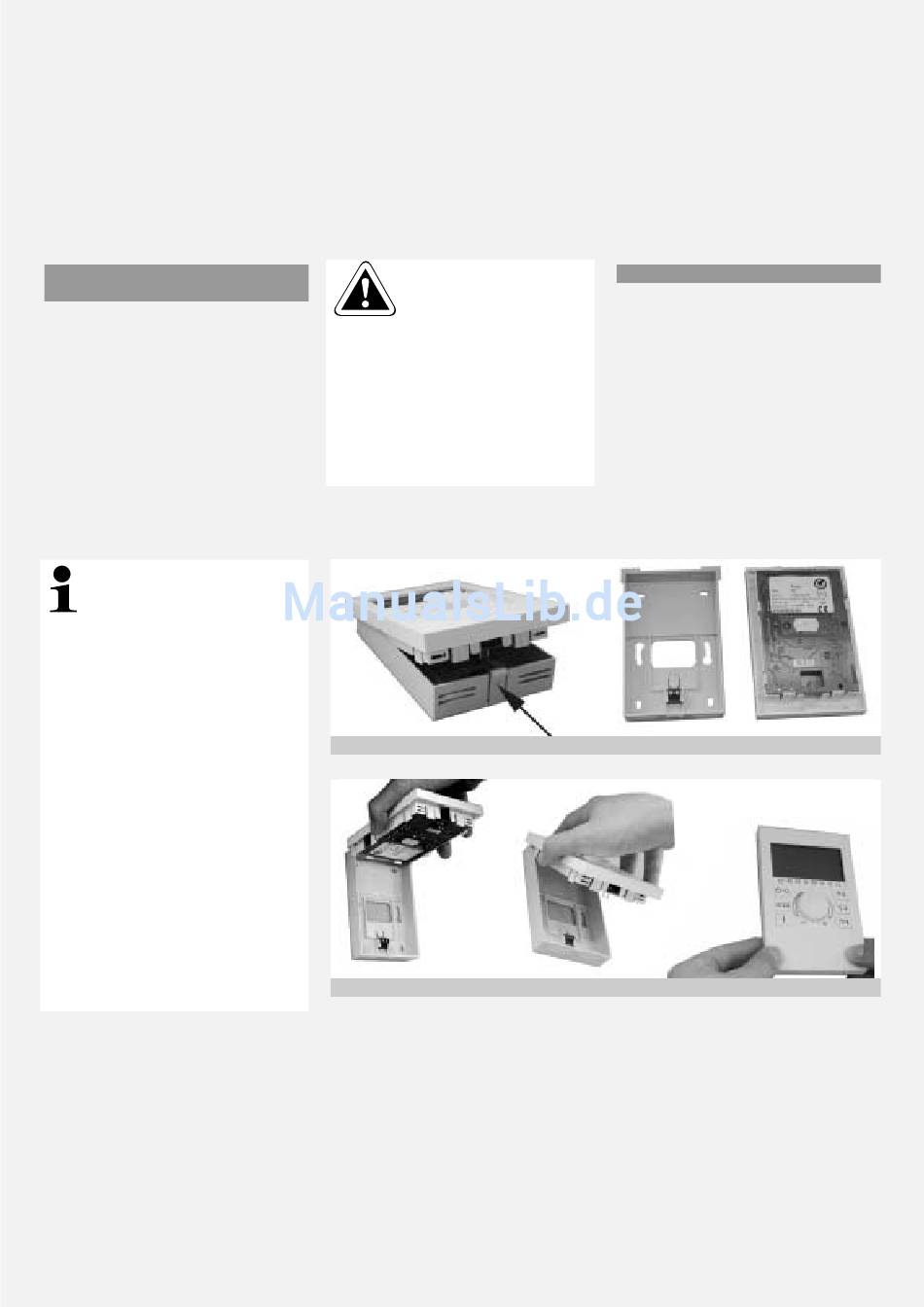

Bild 7.11: Bedienteil vom Wandanschlusssockel abheben - dazu Rastlasche drücken
Bild 7.12: Bedienteil in Wandanschlusssockel einsetzen
Elektrischer Anschluss
Die 2-adrige Datenbusleitung wird an den
Klemmen A und B der 2-poligen Klemmleiste
auf der Bodenplatte angeschlossen. Die
Anschlüsse sind nicht vertauschbar und
müssen entsprechend der Kennzeichnung A /B
im Sockel installiert werden. Bei Vertauschen
der beiden Anschlussleitungen erfolgt keine
Anzeige im Display.
Nach dem elektrischen Anschluss wird die
Raumstation gemäß Bild 7.12 rechtwinklig
oben bündig eingehängt und nach unten
geklappt, bis sie im Wandanschlusssockel
hörbar einrastet.
[ 45 ]
