Anlagen-Informationen Abrufen - Rotex THETA 23 Bedienungsanleitung

Info-Taste (8): Anlageninformationen
abrufen
Info-Parameter
auswählen
Rücksprung zur Grundanzeige
Bild 1.15: Informationen abrufen
Nach Antippen der Informationstaste können
mittels Dreh-Taster alle Anlagentemperaturen
sowie die Betriebszustände aller Anlagenkom-
ponenten nacheinander abgefragt werden:
– Anlagentemperaturen (Außen-, Wärme-
erzeuger-, Rücklauf-, Abgas-, Warmwasser-
etc.)
– Funktion und Werte von variablen Eingängen
– Zähler- und Verbrauchsdaten
Heizkreisinformationen wie
– Programmart (Urlaub, Abwesend, Party,
Automatik, Sommer usw.)
– Aktuelles Schaltzeitprogramm
– Betriebsart (Tagbetrieb, Absenkbetrieb,
ECO-Betrieb)
– Heizkreis (DK, MK, WW je nach Anlagen-
ausführung)
– Status der jeweiligen Heizkreispumpe
(AUS-EIN)
– Status des Mischer-Stellantriebs
(AUF-STOP-ZU)
– Status des Wärmeerzeugers (AUS-EIN) –
bei erkannter Flamme wird das Sonnen-
symbol im Display angezeigt
– Status und Funktion der variablen Ausgänge
Hinweis: Die Anlageninformationen
erscheinen nur, wenn die entsprechen-
den Komponenten angeschlossen sind.
Hand-Taste (9): Emissionsmessung, Hand-
betrieb
Siehe Kapitel 10
[ 10 ]
Dreh-Taster links drehen:
Infos beginnend mit
Betriebszuständen
aufrufbar
(Mittelwert) Aktueller Wert
AUTO-P2 ECO Betriebsart/Betriebsmodus
DK EIN/AUS Direktkreis/Pumpenstatus
AUTO-P2 ABS Betriebsart/Betriebsmodus
MK EIN/AUS Mischerkreis/Pumpen-
status
STELLANTRIEB Stellantrieb
MK AUF/STOP/ZU Mischerkreis/Status
AUTO-P2 TAG Betriebsart/Betriebsmodus
WW EIN/AUS WW-Kreis/Pumpenstatus
WAERMEERZG. Wärmeerzeuger
Sonnensysmbol – kennzeichnet
-/WW EIN/AUS
„Flamme an"
Kreis 1)
1) blinkende Anzeige kennzeichnet
Pumpennachlauf
AUSGANG VA-1
SMA EIN/AUS
AUSGANG VA-2 Zirkulationspumpe
ZKP EIN/AUS
BETRIEBSSTD (STARTS) Betriebsstunden
Istwert

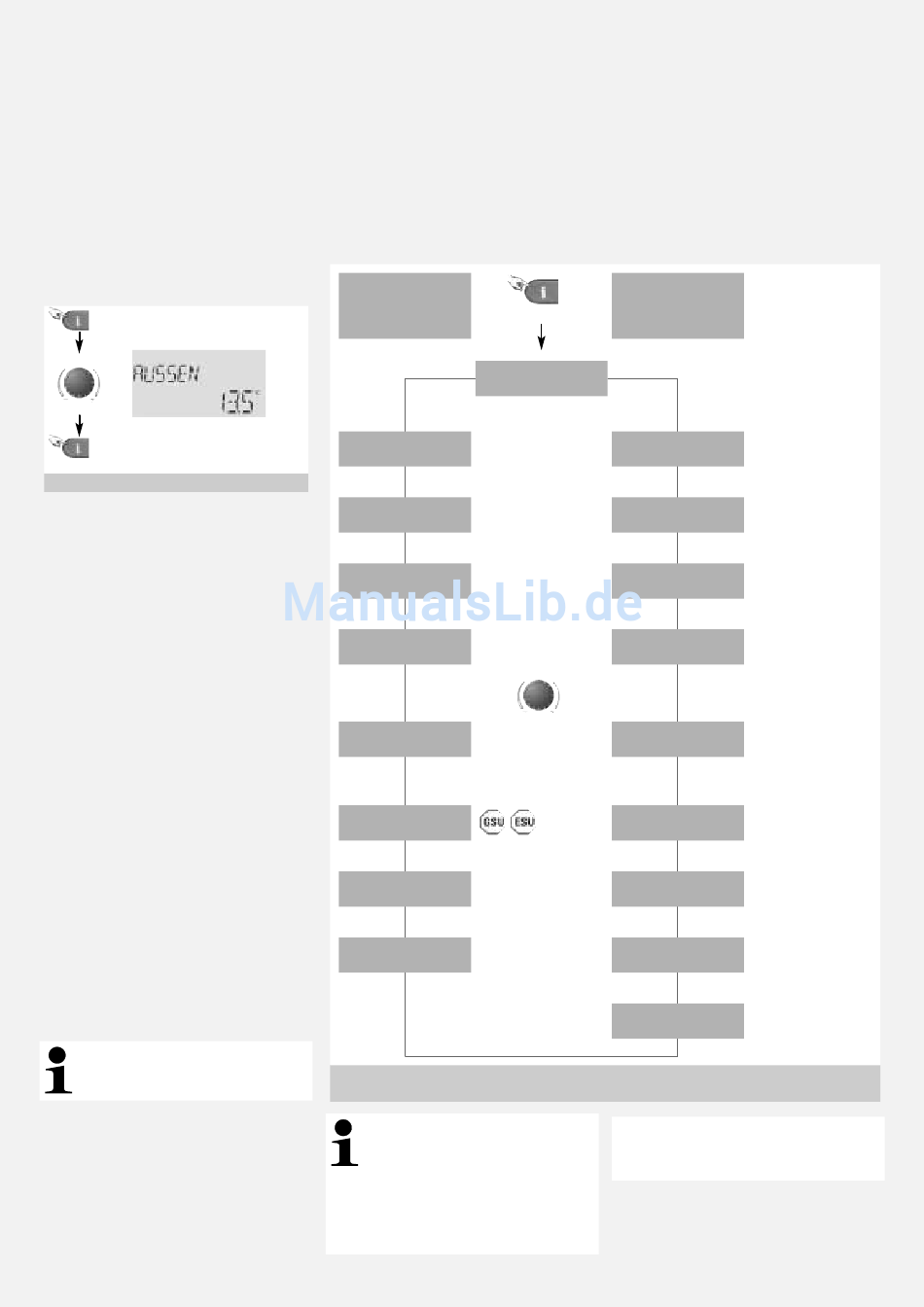

Bild 1.16: Anlagendaten abrufen
(Werte in Klammern werden erst nach Drücken des Dreh-Tasters angezeigt)
Hinweis: Automatische Aus-
sprungzeit Die Anzeige springt aus
jeder Ebene zurück auf die Grund-
anzeige, wenn die Regelung ca. 2 Minuten
lang nicht betätigt wurde. Nach Betätigung
der Info-Taste erfolgt der Rücksprung zur
Grundanzeige bereits nach 1,5 Minuten.
Dreh-Taster rechts drehen:
Infos beginnend mit
Anlagentemperaturen
aufrufbar
AUSSEN
AT
Min.wert
WAERMEERZG.
(Sollwert)
WARMWASSER
(Sollwert)
RUECKLAUF
Sperrung
BR
/Status
Sammelstör- ABGAS
meldung (Grenzwert)
RAUMTEMP
(Sollwert)
RAUMTEMP
(Sollwert)
MODEM
Aktive Betriebsart
Diese Rücksprungzeit (INFOZEIT) ist
jedoch einstellbar, nachdem die Info-Taste
lange gedrückt wird.
Außentemperatur
MIN/MAX Außentemperatur
Max.wert (0:00–24:00 Uhr)
Wärmeerzeugertemperatur
Istwert
Wassererwärmer-
Istwert temperatur
Rücklauftemperatur
Istwert
Brennersperrkontakt
EIN/AUS Sperrkontakt/Status
Abgastemperatur
Istwert
DK Raumtemperatur des
Istwert Direktkreis-Raumfühlers
MK Raumtemperatur des
Istwert Mischerkreis-Raumfühlers
